Фильтр ФМФ-80

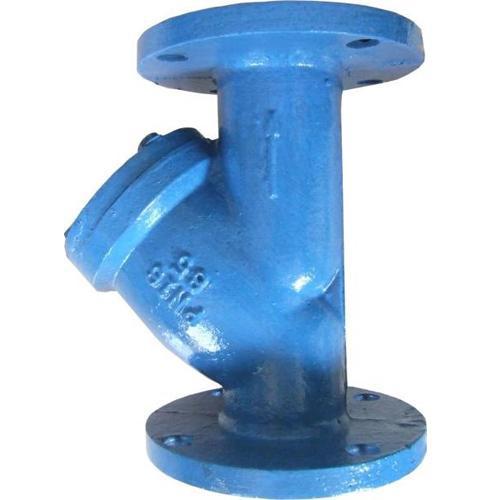

Фильтр ФМФ-80 — магнитный фильтр с фланцевым присоединением для воды и неагрессивных жидкостей: Ду 80, чугунный корпус, сетка и стержень с магнитами из нержавеющей стали. Давление до 1,6 МПа, температура среды от 5 до 150 °C.

Что улавливает фильтр и как он устроен

Среда проходит сначала сетку с ячейкой 1,4×1,4 мм, затем — стержень с чередующимися магнитными и немагнитными шайбами. Крупные частицы остаются на сетке, ферромагнитные — на магнитах. По патенту № 2200614 корпус такой конструкции открывается через пробку, а набор шайб извлекается вместе со стержнем. Применяют ФМФ в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения; исполнение ФМФВ предназначено для холодного и горячего водоснабжения при температуре от 5 до 90 °C. Выбирать фильтр ФМФ-80 имеет смысл там, где в воде много окалины и сварочной стружки.

Характеристики: Фильтр ФМФ-80

Все габариты и масса взяты из таблицы изготовителя (исполнение по ТУ 400-09-91-98). Перед монтажом сверьте длину 310 мм с зазором между фланцами на трубопроводе.

Расшифровка обозначения ФМФ-80

ФМФ — фильтр магнитный фланцевый (сетка и магниты, фланцевое присоединение); число после дефиса — условный проход Ду в миллиметрах, здесь 80 мм. Буква В в конце (ФМФВ) означала бы исполнение для холодного и горячего водоснабжения до 90 °C — в этом обозначении её нет.

Подбор Ду по расходу и потери давления

Скорость воды в трубе Ду 80 при расходе Q равна v = Q ÷ 3600 ÷ A, где площадь прохода A = 5027 мм². При v = 1 м/с расход составит 18,1 м³/ч (302 л/мин), при 1,5 м/с — 27,1 м³/ч (452 л/мин), при 2 м/с — 36,2 м³/ч (603 л/мин).

Сопротивление фильтра задано коэффициентом S = 3,15×10⁻⁴ м/(м³/ч)², значит потеря напора H = S × Q². Для 1 м/с (18,1 м³/ч) выходит 0,103 м вод. ст. (1,01 кПа, 0,01 бар), для 1,5 м/с (27,1 м³/ч) — 0,232 м (2,28 кПа, 0,023 бар). Один метр водяного столба — это 9,81 кПа. Чтобы потеря достигла 1 м, расход пришлось бы поднять до 56,3 м³/ч, то есть до скорости 3,1 м/с: в нормальном диапазоне скоростей фильтр ФМФ-80 почти не добавляет сопротивления.

Тот же расход 27,1 м³/ч в соседних размерах даёт такие значения: Ду 65: v = 2,27 м/с, H = 0,472 м; Ду 100: v = 0,96 м/с, H = 0,098 м. Выбирайте Ду так, чтобы скорость и потеря напора укладывались в расчёт сети.

Что заказать вместе с фильтром

Для монтажа понадобятся ответные фланцы на 8 отверстий Ø18 мм, прокладки и крепёж, запорная арматура до фильтра и манометры до и после него. В СП 41-101-95 для тепловых пунктов предусмотрены штуцеры для манометров до и после грязевиков, фильтров и водомеров.

Аналоги и замена

Соседние размеры: ФМФ-65, ФМФ-50. С резьбой вместо фланцев выпускаются фильтры ФММ на Ду 20–40; сетчатые фильтры Бологое и Seagull лишены магнитов, но компактнее. Для того же диаметра на сайте есть грязевик Ду80: он отстаивает крупную грязь, а ФМФ дополнительно ловит ферромагнитную пыль. Все позиции — в разделе Фильтры ФМФ.

Ограничения при выборе

• Масса 20,5 кг: фильтр ставят на прочные опоры, чтобы масса трубопровода не передавалась на корпус.
• Чистить фильтр под давлением нельзя: сначала отключают участок и сбрасывают давление, потом выворачивают пробку.
• Температура — от 5 до 150 °C; для водоснабжения лучше брать исполнение ФМФВ, у которого верхний предел 90 °C.
• Магниты собирают лишь ферромагнитные частицы: песок, ил и известковый налёт задерживает лишь сетка.

Установка и чистка

Перед установкой трубопровод промывают. Фильтр ставят в доступном для осмотра месте пробкой вниз, стрелка на корпусе должна совпасть с направлением потока. Зазор между фланцами делают больше длины фильтра на 10–15 мм, шпильки затягивают равномерно, крест-накрест; после монтажа проверяют герметичность. Когда расход заметно падает, перекрывают поток, выкручивают пробку и очищают сетку с магнитным стержнем; работать под давлением нельзя.
