Фильтр ФМФ-200

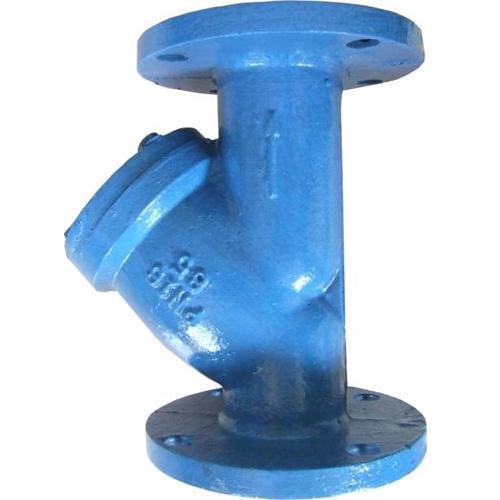

Фильтр ФМФ-200 — фильтр для подающих и обратных трубопроводов тепловых сетей: проход Ду 200, фланцы, длина 650 мм, высота 415 мм. Задерживает механические примеси и ферромагнетики при давлении до 1,6 МПа.

Главное свойство: сетка и магниты в одном корпусе

Среда проходит сначала сетку с ячейкой 2×2 мм, затем — стержень с чередующимися магнитными и немагнитными шайбами. Крупные частицы остаются на сетке, ферромагнитные — на магнитах. По патенту № 2200614 корпус такой конструкции открывается через пробку, а набор шайб извлекается вместе со стержнем. Применяют ФМФ в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения; исполнение ФМФВ предназначено для холодного и горячего водоснабжения при температуре от 5 до 90 °C. Ставить фильтр ФМФ-200 стоит перед насосами, регуляторами и теплообменниками, которые не прощают железной пыли.

Характеристики: Фильтр ФМФ-200

Все габариты и масса взяты из таблицы изготовителя (исполнение по ТУ 400-09-91-98). Перед монтажом сверьте длину 650 мм с зазором между фланцами на трубопроводе.

Обозначение ФМФ-200 по частям

Три буквы ФМФ расшифровываются как фильтр магнитный фланцевый, а -200 — это Ду 200 мм. У исполнения для водоснабжения в конце добавляют В (ФМФВ, температура 5…90 °C); здесь обычное исполнение для теплоснабжения до 150 °C.

Скорость воды и потеря напора: Фильтр ФМФ-200

Площадь круга Ду 200 — 31416 мм². Отсюда расход при скорости 1 м/с равен 113,1 м³/ч (1885 л/мин), при 1,5 м/с — 169,6 м³/ч (2827 л/мин), при 2 м/с — 226,2 м³/ч (3770 л/мин). Сравнивайте эти цифры с расчётной скоростью вашей линии.

Потеря напора на чистом фильтре считается по сопротивлению S: H = S × Q², где S для Ду 200 равно 0,077×10⁻⁴ м/(м³/ч)². При 113,1 м³/ч (1 м/с) H = 0,077×10⁻⁴ × 113,1² = 0,098 м вод. ст., другими словами 0,97 кПа (0,01 бар); при 169,6 м³/ч (1,5 м/с) H = 0,222 м, или 2,17 кПа (0,022 бар). Для пересчёта: 1 м водяного столба — 9,81 кПа. Чтобы потеря достигла 1 м, расход пришлось бы поднять до 360,4 м³/ч, другими словами до скорости 3,2 м/с: в нормальном диапазоне скоростей фильтр ФМФ-200 почти не добавляет сопротивления.

Тот же расход 169,6 м³/ч в соседних размерах даёт такие значения: Ду 150: v = 2,67 м/с, H = 0,463 м; Ду 150: v = 2,67 м/с, H = 0,463 м. Выбирайте Ду так, чтобы скорость и потеря напора укладывались в расчёт сети.

Комплектация и обвязка

Ответные фланцы подбирают по числу отверстий: 12 шт. диаметром 22 мм, к ним нужны шпильки и прокладки. До фильтра ставят запорную арматуру, чтобы его разрешено было отключить для чистки, а до и после — штуцеры для манометров: по перепаду видно, что сетка засорилась.

Аналоги и замена

Соседние размеры: ФМФ-50, ФМФ-150. С резьбой вместо фланцев выпускаются фильтры ФММ на Ду 20–40; сетчатые фильтры Бологое и Seagull лишены магнитов, но компактнее. Грязевик Ду200 решает близкую задачу отстойником, но магнитной ступени у него нет. Все позиции — в разделе Фильтры ФМФ.

Подбор и ограничения

• Магниты собирают исключительно ферромагнитные частицы: песок, ил и известковый налёт задерживает лишь сетка.
• Температура — от 5 до 150 °C; для водоснабжения лучше брать исполнение ФМФВ, у которого верхний предел 90 °C.
• Перекос фланцев трубопровода нельзя выбирать натягом фланцев фильтра — выравнивать надо трубы.
• Чистить фильтр под давлением нельзя: сначала отключают участок и сбрасывают давление, потом выворачивают пробку.

Как ставить и чистить

Трубопровод до монтажа промыт; фильтр устанавливают пробкой вниз в месте, куда можно подойти для осмотра, направление потока — по стрелке. Шпильки затягивают равномерно по перекрёстной схеме, зазор между фланцами — на 10–15 мм больше строительной длины 650 мм; потом проверяют герметичность. Когда расход заметно падает, перекрывают поток, выкручивают пробку и очищают сетку с магнитным стержнем; работать под давлением нельзя.
