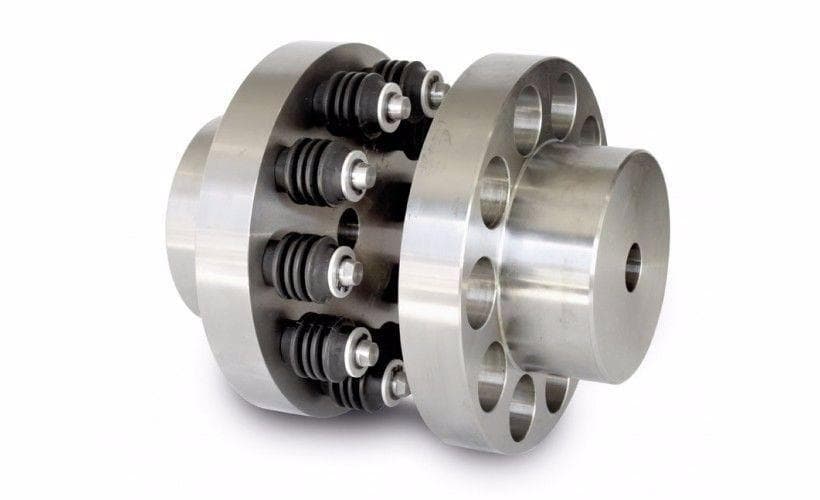

Муфта МУВП-5 по классификации ГОСТа 21424-93. Муфта предназначена для соединения соосных валов, как правило вала электродвигателя и редуктора, при передачи номинально крутящего момента до 125,0 Н/м, а так же снижение динамических нагрузок на саму муфту.
Муфта МУВП-5. Особенности производства.
При изготовлении данной муфты используется сталь 45. Внешний диаметр не более 125 мм. Разрешенные размеры валов от 25 мм. до 30 мм. Устанавливается 4 пальца, которые имеют на конце резиновые кольца типа К-3. Так как резиновые элементы легко заменяются то ремонт муфты проходит очень быстро. Резиновые элементы (кольца К-3) позволяют компенсировать незначительные осевые 1..5 мм; радиальные 0,2..0,6 мм и угловые до 30′ смещения валов за счет эластичности.
Калужский завод кранового оборудования производит муфты МУВП-5 в сборе с тормозным шкивом D-200 мм. Так же налажено производство комплектующих таких как пальцы к муфте МУВП-5.
Муфта обладает следующими характеристиками:
| Основные размеры муфты МУВП-5 | ||||||||||||||||
| ТКР, Н·м | d H8 | d1 H9 | d H8 | d1 H9 | D, не более | n | L, не более | l1, l2, не более, для исполнений | c-1 | Масса, кг | ||||||
| Ряд 1 | Ряд 2 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |||||||
| 125,0 | 25 | - | 120 | 4 | 125 | 89 | 125 | 89 | 60 | 42 | 44 | 26 | 77 | 3,97 | ||
| 28 | - | 4,13 | ||||||||||||||
| - | 30 | 165 | 121 | 165 | 121 | 80 | 58 | 60 | 38 | 4,37 | ||||||
| ТКР - Номинальный крутящий момент; n - число пальцев; N - Частота вращения | ||||||||||||||||
Транспортировка муфт МУВП
Как правило муфты упругие втулочно-пальцевые перевозятся в разобранном виде, т.е. полумуфты отдельно обрезиненные пальцы отдельно. Иногда такие муфты перевозят в собранном виде. Но при таком условии полумуфты надо хорошо закрепить. Так же следует соединенную муфту обернуть стрейч пленкой для того чтобы резиновые кольца не подвергались воздействию агрессивных сред.
Маленькие хитрости.
Для того чтобы муфта МУВП-5 прослужила долго и качественно работала следует соблюдать следующие простые правила:
- соблюдение строгой соосности соединяемых валов
- монтаж ступицы полумуфты МУВП-5 лучше проводить, когда вал нагрет
- своевременная замена упругих элементов существенно увеличивает срок службы муфты
