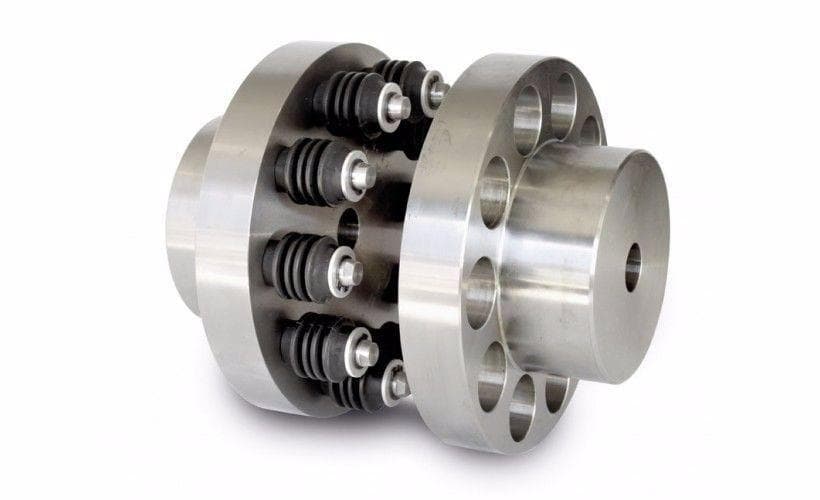

Муфта МУВП-1
Муфта МУВП-1 по классификации ГОСТа 21424 относится к самым малым. Муфта предназначена для соединения соосных валов, как правило вала электродвигателя и редуктора, при передачи номинально крутящего момента до 6,3 Н/м, а так же снижение динамических нагрузок на саму муфту.
Муфта МУВП-1. Особенности производства.
При изготовлении данной муфты используется сталь 45. Внешний диаметр не более 71 мм. Разрешенные размеры валов от 9 мм. до 11 мм. Устанавливается 4 пальца, которые имеют на конце резиновые кольца типа К-1. Так как резиновые элементы легко заменяются то ремонт муфты проходит очень быстро. Резиновые элементы (кольца К-1) позволяют компенсировать незначительные осевые 1..5 мм; радиальные 0,2..0,6 мм и угловые до 30′ смещения валов за счет эластичности.
Калужский завод кранового оборудования производит муфты МУВП-1 в сборе с тормозным шкивом D-100 или с D-160 мм. Так же налажено производство комплектующих таких как пальцы к муфте МУВП-1.
Муфта обладает следующими характеристиками:
| Основные размеры муфты МУВП-1 | ||||||||||||||||
| ТКР, Н·м | d H8 |
d1 H9 |
d H8 |
d1 H9 |
D, не более | n | L, не более | l1, l2, не более, для исполнений | c-1 | Масса, кг | ||||||
| Ряд 1 | Ряд 2 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |||||||
| 6,3 | 9 | - | 71 | 4 | 43 | - | 43 | - | 20 | - | 13 | - | 147 | 0,58 | ||
| 10 | - | 49 | 43 | 49 | - | 23 | 20 | 16 | - | 0,60 | ||||||
| 11 | - | 0,59 | ||||||||||||||
| ТКР - Номинальный крутящий момент; n - число пальцев; N - Частота вращения | ||||||||||||||||
Полумуфты имеют следующие исполнения:
1 - цилиндрические отверстия для длинных концов валов по ГОСТ 12080-66;2 — цилиндрические отверстия для коротких концов валов по ГОСТ 12080-66;3 — конические отверстия для длинных концов валов по ГОСТ 12081-72;4 — конические отверстия для коротких концов валов по ГОСТ 12081-72.
