ЗФСТ-30А10В380К10ППУ2

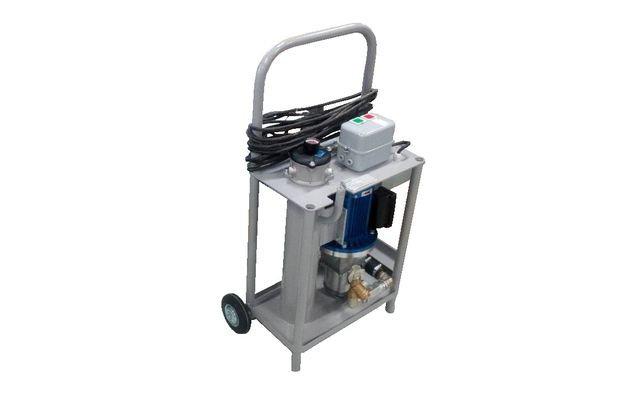

ЗФСТ-30А10В380К10ППУ2 — заправочно-фильтрующая станция серии ЗФСТ-30: переливает гидравлическое масло из одной ёмкости в другую и пропускает через фильтр. Питание — 380 В, расход — до 30 л/мин, давление — до 60 бар (по сведениям изготовителя о серии); тонкость фильтрации — 10 мкм. Это обслуживающее оборудование: станцию подключают к бочке или баку на время работы, а постоянной фильтрацией в контуре заняты штатные фильтры системы.

Что значит ступень А10

В обозначении «ЗФСТ-30А10В380К10ППУ2» тонкость зашифрована как А10, то есть 10 мкм. Из пяти ступеней серии эта — номер 3, следующая грубее в 1,6 раза, предыдущая тоньше в 1,7 раза.

Качество очистки определяют счётчиком частиц: по ISO 4406 класс записывают тремя числами — для частиц размером не менее 4, 6 и 14 мкм(c) в одном миллилитре; шаг на единицу означает приблизительно двукратную разницу в числе частиц. Класс масла после станции зависит от исходного загрязнения, числа проходов и состояния элемента, поэтому тонкость 10 мкм сама по себе класс не гарантирует.

Масло в бочке нередко заметно грязнее, чем нужно гидросистеме: справочные данные называют типичной чистотой поставляемых масел порядка ISO 22/21/18 и советуют фильтровать новую жидкость при переливании. Станция «ЗФСТ-30А10В380К10ППУ2» как раз и решает эту задачу.

Данные карточки: ЗФСТ-30А10В380К10ППУ2

Строки про давление нет в самой карточке: 60 бар — сведение изготовителя о серии. Электрическая мощность, ток, масса и допустимая вязкость масла в открытых данных отсутствуют, поэтому мы их не вписываем.

Что зашифровано в названии ЗФСТ-30А10В380К10ППУ2

Разберём обозначение по частям.

• ЗФСТ — станция для заправки и фильтрации: перекачивает гидравлическое масло из одной ёмкости в другую и по пути фильтрует его.
• 30 — серия станции: как следует из карточек изготовителя расход серии — до 30 л/мин.
• А10 — тонкость фильтрации 10 мкм; как показывают карточки изготовителя каждому коду с буквой А соответствует своя тонкость.
• В380 — станция рассчитана на сети 380 В.
• К10 — значение этой части изготовитель не объясняет, и толковать его мы не будем.
• ППУ2 — окончание кода; смысл буквенного окончания не объяснён, поэтому комплектацию подтверждаем по паспорту и заявке.

Расшифровку К10 и окончаний кода в доступных данных найти не удалось, поэтому мы не называем их «климатическим исполнением», «модернизацией» или чем-то подобным: пока производитель не раскрыл смысл, такие догадки были бы выдумкой.

Время, проходы и рукава для «ЗФСТ-30А10В380К10ППУ2»

Для «ЗФСТ-30А10В380К10ППУ2» время перекачки считают так: объём ÷ 30 л/мин. Бак на 315 л — примерно 10,5 мин (315 ÷ 30), 630 л — около 21 мин, 50 л — около 1,7 мин. Паспортный расход — потолок, реальное время больше.

Часовой поток станции — 1800 л (30 × 60). На баке 315 л масло оборачивается 5,7 раза за час. По практическому правилу автономной фильтрации бак считается очищенным после прохода семи объёмов: 630 × 7 = 4410 л, при 30 л/мин — 147 мин, другими словами 2,5 ч. Итоговое время зависит от исходной чистоты масла и состояния элемента.

Рукава в код станции, как правило, не входят — их подбирают отдельно. Скорость масла в рукаве внутренним диаметром 13 мм при 30 л/мин получается около 3,8 м/с — выше рекомендуемых для всасывающей линии 0,5–1,2 м/с, для всасывания такой рукав тесен. Объём масла, остающийся в метре такого рукава, — примерно 0,13 л.

Элемент, рукава и соединения

К тонкости 10 мкм относятся элементы ЭФ-10 и ЭФ-10М (ЭФ-NN — тонкость NN мкм). Какой из них ставят в «ЗФСТ-30А10В380К10ППУ2», зависит от исполнения; надёжный способ — сверить обозначение на старом элементе.

В коде станции нет описания рукавов и разъёмов, поэтому длину шлангов и тип соединений называйте в заявке отдельно.

Аналоги и замена

Ближайшие позиции: на 220 В при том же коде — ЗФСТ-30А10В220К10ППУ2; другая ступень очистки: ЗФСТ-30А06В380К10ППУ2 и ЗФСТ-30А03В380К10ППУ2; другие окончания кода: ЗФСТ-30А10В380К10БПУ2, ЗФСТ-30А10В380К10ПБУ2 и ЗФСТ-30А10В380К10ББУ2. Разница между ними — только в указанном параметре, поэтому станцию подбирают по сети, ступени очистки и комплектации, а не по номеру в ряду.

«ЗФСТ-30А10В380К10ППУ2» входит в раздел Станции ЗФСТ-30А10 (13 позиций); шире — Станции ЗФСТ-30 всех исполнений.

Подбор и ограничения

Пределы станции: давление серии — до 60 бар, расход — до 30 л/мин, питание — 380 В. Включать её в сеть 220 В не разрешается; под такую сеть подойдёт другое исполнение — см. соседние позиции.

Постоянную фильтрацию в контуре станция не берёт на себя — это работа штатных фильтров системы. Станция нужна для заправки, перекачки и очистки масла вне рабочего режима.

Если для вашей задачи важно значение К10 или окончания ППУ2, не принимайте решение без паспорта: в публичных источниках эти части не расшифрованы.

Запуск и обслуживание станции

Перед подключением сравните напряжение сети с кодом (380 В); подключение кабеля, защиту двигателя и порядок пуска определяет паспорт станции.

Рукава перед подключением держите закрытыми заглушками: пыль, попавшая в бочку или рукав, сводит работу фильтра на нет. Элемент меняют по паспорту; при замене нужна та же тонкость (10 мкм), а обозначение сверяют с тем, что стоял.
