ЗФСТ-30А03В380К10ППУ2

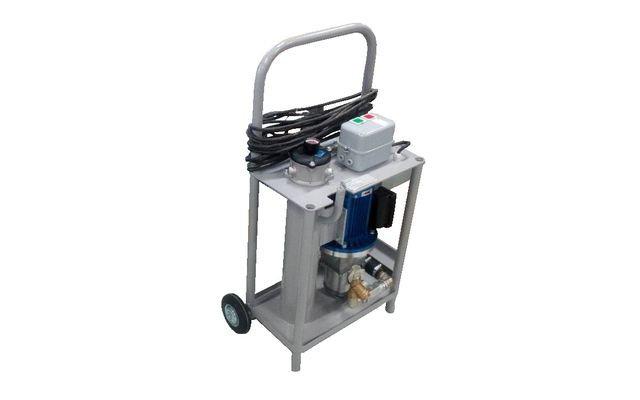

ЗФСТ-30А03В380К10ППУ2 относится к серии ЗФСТ-30 изготовителя ТЕХПРОМ: питание 380 В, очистка до 3 мкм. Задачи станции — заправка гидросистемы, перекачка масла между ёмкостями и его фильтрация в одном проходе, без отдельного фильтровального стенда. Паспортные рамки по карточкам ТЕХПРОМ: не выше 60 бар, не больше 30 л/мин, номинальное напряжение 380 В; тонкость фильтрации 3 мкм.

Тонкость 3 мкм и чистота масла

Смысл кода А03 простой: фильтрация на 3 мкм. Положение в ряду — 1-я ступень из пяти, самая тонкая. Для масштаба: самая грубая ступень ряда станций ЗФСТ-30 — 25 мкм, и ступень 3 мкм тоньше её в 8,3 раза (25 ÷ 3 ≈ 8,3).

Чистоту принято измерять по ISO 4406: три числа через косую черту соответствуют счёту частиц от 4, 6 и 14 мкм(c) в миллилитре, и каждое следующее значение шкалы вдвое больше предыдущего. Тонкость фильтрации приходится сверять с требованиями изготовителя гидросистемы: у одних узлов допуск строгий, у других мягкий, и ступень 3 мкм подходит не везде. Свежее масло приходит в таре с загрязнением: ориентир из справочных материалов — около ISO 22/21/18. Именно поэтому заправку делают через фильтр, а не прямо из бочки.

Характеристики: ЗФСТ-30А03В380К10ППУ2

Таблица объединяет данные карточки и общие параметры серии ЗФСТ-30:

Для проектирования питания и размещения таблицы мало: мощность двигателя, ток, массу и габариты в карточке не приводят, их придётся запрашивать у изготовителя.

Как читается код станции

Код ЗФСТ-30А03В380К10ППУ2 состоит из частей, значение которых известно из карточек изготовителя, и частей, которые ТЕХПРОМ не раскрывает.

• ЗФСТ — заправочно-фильтрующая станция.
• 30 — номер серии; соответствующий расход — не более 30 л/мин.
• А03 — тонкость фильтрации 3 мкм.
• В380 означает напряжение питания 380 В.
• К10 — значение в открытых данных не приведено, поэтому толкования нет; детали — по паспорту или заявке.
• ППУ2 — окончание, отличающее эту позицию от станции без него; что именно оно задаёт, изготовитель не говорит.

Надёжнее всего сверять не только код, но и паспорт: части К10 и окончание в открытых данных не расписаны.

Подбор под объём бака: расчёт времени

Чтобы понять, насколько ЗФСТ-30А03В380К10ППУ2 подходит к вашему баку, делите объём на 30 л/мин. Это минимум времени: на холодном вязком масле и длинных рукавах расход будет меньше.

Ёмкость 400 л перекачивается минимум за 13,3 мин (400 л ÷ 30 л/мин ≈ 13,3). Если объём 200 л, время не меньше 6,7 мин: 200 ÷ 30 ≈ 6,7. Для бака 50 л получаем 50 ÷ 30 ≈ 1,7 мин чистой подачи.

В пересчёте на часы: 30 л/мин × 60 = 1800 л/ч, при баке 200 л масло проходит через фильтр 9 раз в час. В практике автономной фильтрации используют правило: чтобы масло в баке считалось отфильтрованным один раз, его прогоняют около семи объёмов. Для бака 50 л это 50 × 7 = 350 л, то есть 350 ÷ 30 ≈ 11,7 мин (примерно 0,2 ч).

Рукава и БРС в код не входят; если подбираете рукава сами, помните: на 30 л/мин при скорости масла 1,2 м/с нужен внутренний диаметр не меньше 23 мм, при 0,8 м/с — 28,2 мм (d = √(4·Q ÷ (π·v))). Это оценка по верхней границе расхода: чистоту масла после обработки подтверждает только счётчик частиц, поэтому число проходов в итоге определяет измерение, а не формула.

Расходный элемент и комплект

Если элемент придётся менять, ищите ЭФ с числом 03 в обозначении: это ЭФ-03 и ЭФ-03М. Совместимость конкретной станции подтверждайте по паспорту. Комплектация рукавами и БРС в эту позицию не записана; то, что нужно докупить, уточняйте по заявке.

Соседние исполнения и замена

Если ЗФСТ-30А03В380К10ППУ2 не подойдёт, смотрите ЗФСТ-30А03В380К10М БРС3/4 (окончание М, с БРС 3/4) и ЗФСТ-30А03В380К10ПБУ2 (окончание ПБУ2).

Версия на 220 В с той же тонкостью — ЗФСТ-30А03В220К10ППУ2. Дальше в этом направлении ступеней нет; соседний раздел по тонкости — ЗФСТ-30А06В380К10ППУ2.

Каталог по теме: Станции ЗФСТ-30А03, а шире — Станции ЗФСТ-30 всех исполнений.

Ограничения применения

Предел по давлению — 60 бар. Это инструмент для заправки и перекачки, а не источник давления для привода. Напряжение питания ЗФСТ-30А03В380К10ППУ2 — 380 В; станцию на 220 В включать в эту сеть нельзя, ошибка в напряжении выведет двигатель из строя.

Расход ограничен 30 л/мин сверху; фактическое значение на объекте нужно проверять замером, а не брать из каталога. Не рассчитывайте, что разовая обработка масла заменит возвратный или напорный фильтр машины: они работают в процессе эксплуатации, станция — при заправке. Значения К10 и окончания в открытых данных нет; не опирайтесь на догадки и не сравнивайте исполнения по предположениям.

Монтаж и обслуживание

До включения ЗФСТ-30А03В380К10ППУ2 проверьте, что напряжение сети — 380 В, как записано в коде. Порядок запуска, защиту двигателя и подключение кабеля берите из паспорта станции. Рукава и соединения перед подключением держите закрытыми заглушками: пыль, попавшая в бочку или рукав, сводит на нет работу фильтра. Обслуживание сводится к своевременной замене элемента и чистоте рукавов; интервал замены в карточке не указан, а тонкость нового элемента должна соответствовать коду (3 мкм).
