ЗФСТ-30А10В220К10 БРС3/4

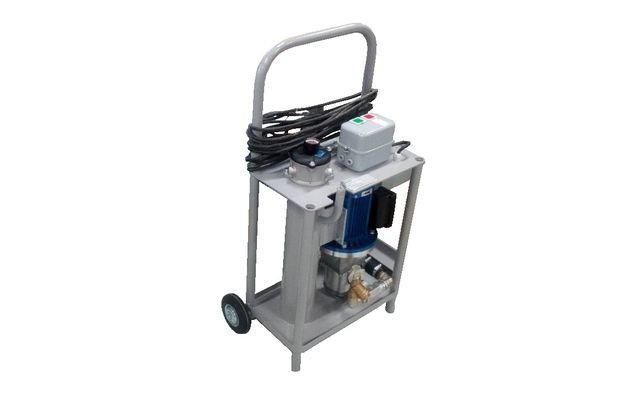

ЗФСТ-30А10В220К10 БРС3/4 — заправочно-фильтрующая станция ТЕХПРОМ с тонкостью фильтрации 10 мкм и питанием 220 В. Работа станции сводится к двум действиям сразу — подать масло и очистить его; отдельно фильтровать то, что уже в баке, придётся другим способом. Серия даёт давление до 60 бар и расход до 30 л/мин, а от исполнения зависят напряжение (220 В) и ступень очистки: 10 мкм.

Что задаёт код А10 в станции

Буквы и цифры А10 называют тонкость фильтрации — 10 мкм; по тонкости это средняя, номер 3 из пяти. Для масштаба: самая грубая ступень ряда станций ЗФСТ-30 — 25 мкм, и ступень 10 мкм тоньше её в 2,5 раза (25 ÷ 10 = 2,5).

Код чистоты по ISO 4406 состоит из трёх чисел (частицы от 4, 6, 14 мкм(c) в 1 мл); шкала логарифмическая — одна ступень вверх означает вдвое больше частиц. На практике тонкость подбирают по самому чувствительному узлу гидросистемы, а ступень 10 мкм берут, когда требования к чистоте масла строже или ровно такие, какие она обеспечивает. Бочка не гарантирует чистоты: по справочным данным производителей фильтровальных тележек, типичный уровень поставляемого масла — порядка ISO 22/21/18, и перед заливкой в бак его стоит очищать.

Характеристики: ЗФСТ-30А10В220К10 БРС3/4

В таблице — то, что известно из карточки изготовителя и данных серии:

Для проектирования питания и размещения таблицы мало: мощность двигателя, ток, массу и габариты в карточке не приводят, их придётся запрашивать у изготовителя.

Как читается код станции

В обозначении ЗФСТ-30А10В220К10 БРС3/4 можно выделить подтверждённые блоки и такие, которые остаются без пояснения.

• ЗФСТ — заправочно-фильтрующая станция.
• 30 — номер серии; соответствующий расход — не более 30 л/мин.
• А10 — ступень очистки на 10 мкм.
• В220 означает напряжение питания 220 В.
• К10 — значение в открытых данных не приведено, поэтому толкования нет; детали — по паспорту или заявке.
• Окончание после К10 не дописано: это запись без суффикса.
• БРС3/4 — быстроразъёмные соединения с размером 3/4; тип резьбы (G или другой) в имени не назван.

Всё, что не расшифровано, подтверждается по заявке: сам код при заказе переписывайте целиком.

Типоразмер бака и время работы станции

Оценим работу ЗФСТ-30А10В220К10 БРС3/4 на примерах: делим объём бака на 30 л/мин. Это идеальный случай — густое масло и длинные рукава время увеличивают.

Объём 200 л — это около 6,7 мин работы станции: 200 ÷ 30 ≈ 6,7. Бочка или ёмкость на 1600 л потребует 53,3 мин при полном расходе, то есть 1600 ÷ 30 ≈ 53,3. Ёмкость 250 л перекачивается минимум за 8,3 мин (250 л ÷ 30 л/мин ≈ 8,3).

Часовой объём станции — 1800 л (30 л/мин × 60 мин). Ёмкость 1600 л обрабатывается 1,1 раза в час: 1800 ÷ 1600. В практике автономной фильтрации используют правило: чтобы масло в баке считалось отфильтрованным один раз, его прогоняют около семи объёмов. Для бака 250 л это 250 × 7 = 1750 л, то есть 1750 ÷ 30 ≈ 58,3 мин (примерно 1 ч).

Если принять внутренний диаметр рукава 16 мм (условно), то при 30 л/мин скорость масла — около 2,5 м/с (расход 0,5 л/с ÷ площадь 2,01 см²). БРС с узким проходом эту скорость повысит, поэтому проходное сечение стоит уточнить. Правило семи оборотов — ориентир. Реальное число проходов зависит от исходной чистоты и тонкости элемента; контрольный замер по ISO 4406 решает, хватит ли времени.

Расходный элемент и комплект

К станции с кодом А10 подходит элемент на 10 мкм: ЭФ-10 либо ЭФ-10М. Выбор между ними делайте по обозначению на снятом элементе. Быстроразъёмные соединения уже в имени позиции; на баках должны стоять ответные полумуфты того же размера, иначе понадобятся переходники.

В этом же разделе каталога есть чехол для агрегата гидравлического по опросному листу 41.20356 ОПР: его изготавливают по опросному листу под конкретный агрегат, и подойдёт ли он к станции, решает лист.

Соседние исполнения и замена

Ближайшие к ЗФСТ-30А10В220К10 БРС3/4 позиции ряда: ЗФСТ-30А10В220К10ББУ2 (окончание ББУ2, без рукавов и БРС), ЗФСТ-30А10В220К10 (без рукавов и БРС) и ЗФСТ-30А10В220К10БПУ2 (окончание БПУ2, без рукавов и БРС).

Позиции на 380 В с теми же тонкостью и окончанием в разделе нет; если сеть другая, нужно согласовывать исполнение. По тонкости соседи — Станции ЗФСТ-30А06 (тоньше) и Станции ЗФСТ-30А16, А25 (грубее).

Все исполнения собраны в разделах Станции ЗФСТ-30А10 и Станции ЗФСТ-30 всех исполнений.

Ограничения применения

Рабочее давление ограничено 60 барами: станция заправляет и перекачивает масло, но не заменяет насос и не рассчитана на линии высокого давления. Питание ЗФСТ-30А10В220К10 БРС3/4 строго 220 В: исполнение на другое напряжение — другая позиция каталога, и подменять их не стоит.

Паспортные 30 л/мин достигаются не всегда; в расчётах закладывайте запас по времени, особенно на холодном масле. Не рассчитывайте, что разовая обработка масла заменит возвратный или напорный фильтр машины: они работают в процессе эксплуатации, станция — при заправке. Если от значения К10 или окончания зависит ваша задача, не принимайте решение без паспорта — открытых данных об этом нет. Размер БРС в имени — это то, что нужно сверить с вашими баками; несовпадение резьбы потребует переходников и снизит расход.

Монтаж и обслуживание

Перед вводом ЗФСТ-30А10В220К10 БРС3/4 в работу сверьте напряжение сети с кодом (В220); подробные указания по пуску есть только в паспорте станции. Концы рукавов и горловины баков перед заливкой стоит протереть; грязь с наружных поверхностей попадёт в масло быстрее, чем фильтр успеет её убрать. Когда подача падает при неизменном масле, первым подозревают забитый элемент. Запасной элемент той же тонкости (10 мкм) лучше иметь заранее.
