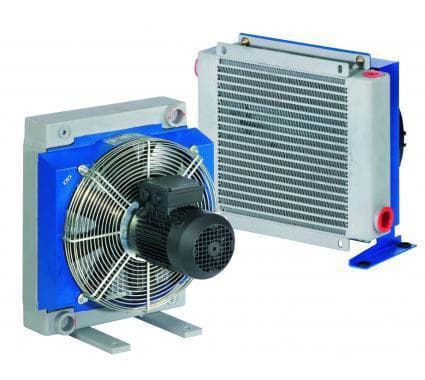

Теплообменник 251003802 (тип 2010 K)

Теплообменник 251003802 — теплообменник Emmegi серии MG AIR 2000K без встроенного байпаса (типоразмер 2010K): вентилятор «AC 230-400 В, трёхфазный», термостат TC2 0–90 °C, воздух подаётся нагнетающим потоком. В радиаторе помещается 0,3 л масла; вентилятор — Ø175 мм, 345 м³/ч, 63 дБ(A), 0,045 кВт, 2750 об/мин.

Главное свойство позиции «Теплообменник 251003802»

Серия MG AIR 2000K перекрывает расход масла от 5 до 300 л/мин, двухходовая 2000K 2 PASS — от 4 до 150, серия 2000 2KS — от 35 до 500 л/мин. Удельная мощность серий MG AIR — 0,026–1,420 кВт/°C.

Радиаторы серий 2000K, 2000KBV и HPA выдерживают рабочее давление до 20 бар (испытательное — 35 бар) при температуре до 120 °C. Эти цифры относятся к радиатору, а не к скачкам давления: пики и гидроудары каталог прямо относит к необратимым повреждениям.

Направление воздуха входит в артикул: 01 — всасывающий поток (aspirante, suction), 02 — нагнетающий (soffiante, blowing). Поэтому при заказе замены направление указывают явно, а не угадывают по внешнему виду.

Технические характеристики: Теплообменник 251003802

Расшифровка обозначения 251003802

Код 251003802 читается слева направо.

• 2510 — 2010K
• 03 — AC 230-400 В, трёхфазный
• 8 — регулируемый термостат TC2 0–90°
• 02 — нагнетающий поток воздуха

Расчёт и арифметика для «Теплообменник 251003802»

Верхняя граница по воздуху: 345 м³/ч × 1,2 кг/м³ ÷ 3600 = 0,115 кг/с; 0,115 × 1,005 кДж/(кг·К) × (65 − 25) °C = 4,6 кВт. Это теоретический предел для потока 345 м³/ч при масле 65 °C и воздухе 25 °C; настоящая отдача радиатора всегда ниже, и её читают по графику изготовителя.

Расход воздуха зависит от типа привода: 345 м³/ч у сетевого и 410 м³/ч у DC 24 В в типоразмере 2010K, разница 345 ÷ 410 = 0,8. Тепловую нагрузку считают от фактического вентилятора.

Разберём формулу из каталога на условном примере: отвод 1 кВт, перепад между маслом 65 °C и воздухом 25 °C. Получаем 1 кВт ÷ (65 − 25) °C = 0,025 кВт/°C. Если результат укладывается в диапазон серии (0,026–1,420 кВт/°C), модель 2010K нужно ещё проверить по графику на ваш расход масла.

Принадлежности к «Теплообменник 251003802»

Термостат уже заложен в артикул (TC2 0–90 °C); если его уставка вам не подходит, заменить её можно только выбором другого исполнения. Регулируемые термостаты — в разделе «Термостат Emmegi», например Регулируемый термостат TC2.

Чем заменить «Теплообменник 251003802»

Ближайшие позиции раздела: Теплообменник 251024001 модель 2010K, Теплообменник 251003202модель 2010K и Теплообменник 251003202 230-400V ST SOFF. Весь ряд — в разделе «Теплообменники Emmegi типа K и 2KS».

Если нужен тот же корпус 2010K, но иное исполнение, посмотрите Теплообменник 251003002 и Теплообменник 251003001. Соседний размер ряда — Теплообменник 255003802 (2050K).

Чего не стоит делать с «Теплообменник 251003802»

Не подключайте жидкости, не названные в каталоге, без консультации: допустимы минеральные масла HL и HLP, эмульсии и вода-гликоль. Агрессивные среды разрушают алюминий.

Не перепутайте исполнение по питанию: двигатель 230 В однофазный, 230-400 В трёхфазный, B14 и DC 12 или 24 В — разные модели с разными артикулами. Питание вентилятора сверяют с машиной до заказа.

Монтаж и обслуживание

Радиатор защищают от ударов и вибраций опорами и подключают гибкими рукавами: жёсткая обвязка передаёт нагрузку на штуцеры и трубки.

Резкие изменения расхода, гидроудары и постоянные пульсации необратимо повреждают радиатор, поэтому перед теплообменником желательно иметь демпфирование, а запорную арматуру закрывать плавно.

Что чаще всего спрашивают

Сколько масла в радиаторе «Теплообменник 251003802»?

Объём масла в радиаторе — 0,3 л, масса аппарата 5–6 кг. Этот объём надо учитывать при заправке системы после замены теплообменника.

Нужен ли внешний байпас для «Теплообменник 251003802»?

Встроенного байпасного клапана у этого исполнения в каталоге нет. Если машина стартует на холодном вязком масле, каталог рекомендует байпасный клапан в контуре или исполнение со встроенным клапаном (KBV, HPV).

Чем отличается всасывающий поток от нагнетающего?

Всасывающий (код 01) втягивает воздух через радиатор, нагнетающий (код 02) продувает его вентилятором. У позиции «Теплообменник 251003802» воздух идёт нагнетающим потоком — направление входит в артикул и указывается при заказе.

Для заказа «Теплообменник 251003802» пришлите артикул, тип и напряжение привода вентилятора, расход и вязкость масла, тепловую нагрузку и размеры присоединений. Условия, цена и срок — по запросу; поставляем в регионы России и страны СНГ.
