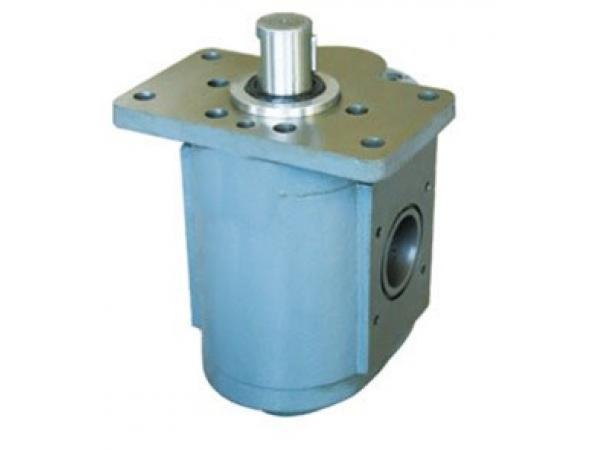

Шестеренный насос DCB-B500-FL

Шестеренный насос DCB-B500-FL из серии DCB-B (овальное исполнение FL) подаёт 500 л/мин при 1450 об/мин; номинальное давление — 2,5 МПа, привод по таблице — 24 кВт. У насосов DCB-B косые зубья, поэтому они работают тише прямозубых. Объёмный КПД серии — не ниже 90 %, общий — не ниже 80 %.

Что это и где применяется

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Присоединения овального исполнения бывают фланцевыми или резьбовыми. Резьба у DCB-B160…500F может изготавливаться по заказу, например M36×2 или M62×2, поэтому тип присоединения выясняют до заказа.

Овальные насосы DCB-B160…500F(FL) изготовитель описывает как масляные; перекачку воды для них в таблице не оговаривают, поэтому среду подтверждаем по заявке.

Шестеренный насос DCB-B500-FL: основные параметры

Расшифровка обозначения DCB-B500-FL

Обозначение DCB-B500-FL складывается из следующих частей.

• D — косозубые шестерни, малошумный насос
• CB — шестерённый насос
• B — номинальное давление 2,5 МПа
• 500 — номинальная подача, л/мин
• FL — овальное исполнение; в таблице изготовителя — F-F(L): фланцевый монтаж, фланцевое или резьбовое присоединение

Чьи это цифры

Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.

Считаем по данным позиции

Вал нагружается моментом 9550 × 24 кВт ÷ 1450 об/мин = 158,1 Н·м. Это номинал: пусковой момент выше, и муфту под него берут с запасом.

Гидравлическая мощность на выходе при номинальном давлении: 500 л/мин × 25 бар ÷ 600 = 20,83 кВт. Двигатель в таблице указан на 24 кВт; доля полезной мощности 20,83 ÷ 24 = 0,87, разницу съедают трение, утечки и запас.

Гидромеханическая часть потерь: 0,8 ÷ 0,9 = 0,89 (общий КПД ≥80 % ÷ объёмный ≥90 %). Оба значения в таблице стоят как нижняя граница.

Что заказать вместе

Для контроля давления поставьте манометр: подбор — в разделе Манометры WIKA. Если насос приводит гидромотор или привод со своими фланцами, пришлите размеры посадочных мест.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Чем заменить «Шестеренный насос DCB-B500-FL»

Если нужен соседний вариант, посмотрите Шестеренный насос DCB-B300-FL, Шестеренный насос DCB-B350-FL и Шестеренный насос DCB-B400-FL. Все исполнения собраны в разделе «Шестеренные насосы DCB-B160~500 FL овальные».

Соседние типоразмеры и исполнения собраны в разделах Шестеренные насосы DCB-B160~500, Шестеренные насосы DCB-B160~500 FL овальные, Шестеренные насосы DCB-B600~1000 круглые и Шестеренные насосы DCB-B600~1000 FL.

Ограничения применения

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
