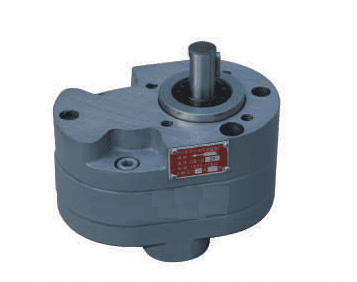

Шестеренный насос CB-B25
- Тип
- Насосы
Шестеренные насосы низкого давления CB-B — раздел каталога: 14 позиций (шестерённый насос низкого давления серии CB-B). Подача в разделе — от 2,5 до 160 л/мин: наибольшая в 64 раза больше наименьшей (160 ÷ 2,5 = 64). Весь ряд CB-B рассчитан на 2,5 МПа и 1450 об/мин; пульсация давления в таблице серии — ±0,15 МПа.
Что входит в раздел «Шестеренные насосы низкого давления CB-B»
| Позиция | Подача, л/мин | Давление | Привод, кВт |
|---|---|---|---|
| CB-B2.5 | 2,5 | 2,5 МПа | 0,18 |
| CB-B4 | 4 | 2,5 МПа | 0,21 |
| CB-B6 | 6 | 2,5 МПа | 0,31 |
| CB-B10 | 10 | 2,5 МПа | 0,51 |
| CB-B16 | 16 | 2,5 МПа | 0,82 |
| CB-B20 | 20 | 2,5 МПа | 1,02 |
| CB-B32 | 32 | 2,5 МПа | 1,65 |
| CB-B40 | 40 | 2,5 МПа | 2,1 |
| CB-B50 | 50 | 2,5 МПа | 2,6 |
| CB-B63 | 63 | 2,5 МПа | 3,3 |
| CB-B80 | 80 | 2,5 МПа | 4,1 |
| CB-B100 | 100 | 2,5 МПа | 5,1 |
| CB-B125 | 125 | 2,5 МПа | 6,5 |
| CB-B160 | 160 | 2,5 МПа | 8,2 |
По описанию серии насосы перекачивают минеральные масла (гидравлическое, машинное, топливное) вязкостью 1–8 °E при 10–60 °C; если масло горячее — от 60 до 200 °C, условия указывают в заказе. Выше 2,5 МПа подавать нагрузку нельзя: это номинал серии, а не кратковременный пик.
Технические характеристики: Шестеренные насосы низкого давления CB-B
| Параметр | Значение |
|---|---|
| Позиций в разделе | 14 |
| Подача | 2,5–160 л/мин |
| Давление | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Привод по таблице | 0,18–8,2 кВт |
Все позиции раздела относятся к одному ряду, в итоге давление и обороты в нём близки, а выбор сводится к подаче. Код читается так: CB — шестерённый насос, B — давление 2,5 МПа, число — подача, л/мин при 1450 об/мин.
Как выбрать шестеренные насосы низкого давления CB-B
Выбор начинают с подачи. Условный пример: контуру нужно 33 л/мин при 1450 об/мин. Берём ближайший типоразмер не меньше этого значения — CB-B40 с подачей 40 л/мин; запас 40 л/мин − 33 л/мин = 7 л/мин. Если привод даёт 960 об/мин, подача падает пропорционально: 40 л/мин × 960 ÷ 1450 = 26,5 л/мин, и тогда нужен типоразмер крупнее. Привод по таблице — 2,1 кВт, момент на валу: 9550 × 2,1 кВт ÷ 1450 об/мин = 13,8 Н·м.
Во вторую очередь проверяют присоединения, направление вращения, вязкость и температуру жидкости. Выше 2,5 МПа подавать нагрузку нельзя: это номинал серии, а не кратковременный пик.
Чем раздел «Шестеренные насосы низкого давления CB-B» отличается от соседних разделов
Соседние разделы каталога: Шестеренные масляные насосы BB-B; Шестеренные масляные насосы HY01 (CBJ); Шестеренные насосы DCB-B160~500. Они различаются давлением, конструкцией зацепления и сферой применения; сравнивайте по таблицам характеристик каждого раздела и по оговорённым ограничениям, а не только по подаче. Общий раздел — Насосы, Китай.
Монтаж и эксплуатация: Шестеренные насосы низкого давления CB-B
Перед пуском проверьте направление вращения, заполните всасывающую линию жидкостью и сделайте пробный пуск без нагрузки. Перед насосом ставят сетчатый фильтр: твёрдые частицы быстро изнашивают зазоры. Рост шума и падение подачи — признак износа или подсоса воздуха; сначала проверяют фильтр и уровень жидкости.
Типичные ошибки при выборе
Чаще всего промахиваются в четырёх местах: берут насос по давлению вместо подачи, не пересчитывают подачу на фактические обороты (при 960 об/мин получается 960 ÷ 1450 = 0,66 от номинала при 1450), игнорируют вязкость и температуру жидкости и не оставляют запаса по расходу. Для раздела «Шестеренные насосы низкого давления CB-B» все четыре пункта проверяются по таблицам выше.
