Разрывная муфта 1" HPV-105K
- Тип
- Муфты

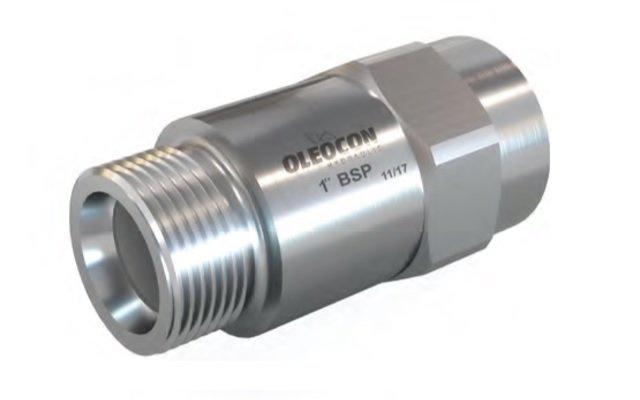

Разрывная муфта 1" HPV-105K — защитный клапан серии HPV (код HPV-105K) на 1″ BSPP: нормально открыт, а при резком росте расхода закрывается. Название «разрывная муфта» в карточке не совпадает с каталожным — по сути это клапан разрыва рукава. Диапазон давления серии — 350…420 бар, сталь; размеры по каталогу — 1/4, 3/8, 1/2, 3/4 и 1 дюйм BSPP.
Для чего нужен «Разрывная муфта 1" HPV-105K»
При обрыве рукава расход через клапан резко возрастает; клапан закрывается и запирает масло в цилиндре, поэтому груз остаётся на месте. В нормальной работе он открыт и почти не мешает потоку.
Картриджные и встраиваемые исполнения серии ставят прямо в цилиндр, где защита работает даже при повреждении самой линии. Для подъёмников, стрел и платформ такая защита нужна обязательно.
Характеристики: Разрывная муфта 1" HPV-105K
| Что проверено | Значение |
|---|---|
| Давление | 350…420 бар |
| Исполнение K | отдельная строка таблицы каталога (размеры C, D, L, S) |
| Материал | сталь |
| Название в каталоге | клапан разрыва рукава (hose burst safety valve), серия HPV |
| Срабатывание | закрывается при резком росте расхода |
| Состояние | нормально открыт |
| Присоединение | 1″ BSPP |
| Изготовитель | OLEOCON Hydraulic |
Название «разрывная муфта» на карточках сайта — торговое; в каталоге OLEOCON коды HPV-101…105 описаны как клапаны разрыва рукава, и описание ведётся по каталогу.
Как читать «HPV-105K»
- HPV — клапан разрыва рукава (hose burst safety valve)
- 105 — номер размера 5: 1″ BSPP (1 — 1/4, 2 — 3/8, 3 — 1/2, 4 — 3/4, 5 — 1)
- K — отдельное исполнение в таблице каталога (размеры C, D, L, S)
Цифра после HPV-10 — порядковый номер размера, дюймы указаны в названии карточки.
Расчёт: нагрузка и скорость падения для «Разрывная муфта 1" HPV-105K»
Груз 4000 кг на цилиндре Ø80 мм (50,3 см²): сила 39240 Н, давление под грузом около 78 бар; запас от 350 бар — около 4,5.
Что было бы без клапана: если через оборванный рукав уходит около 118 л/мин (4 м/с в условном сечении 4,91 см² размера 1″), шток цилиндра Ø80 мм опускается со скоростью 0,39 м/с — клапан именно такой скачок расхода и должен остановить.
Диапазон серии охватывает 350…420 бар (отношение 1,2); значение для вашего размера уточняется при заказе.
Подбор и ограничения
Главное в подборе — порог срабатывания: он должен лежать выше расхода при штатной скорости и ниже расхода при обрыве рукава.
Не путайте с предохранительным клапаном и гидрозамком: HPV отвечает за сценарий разрыва рукава.
Аналоги и замена
Рядом по разделу: HPV-103K, HPV-103 и HPV-105; пара того же размера: HPV-105. Весь раздел — Разрывные муфты OLEOCON, каталог — Гидравлические элементы OLEOCON.
Совместно с HPV часто используют Гидрозамки OLEOCON — разные задачи, поэтому они не взаимозаменяемы.
Установка клапана «Разрывная муфта 1" HPV-105K»
Монтаж: в порт цилиндра по стрелке потока. Проверку выполняют на малой скорости и с разгруженным грузом.
Периодический контроль — часть защитной арматуры; чистое масло и отсутствие ржавчины на седле обязательны.
