Разрывная муфта 1/2" HPV-103K
- Тип
- Муфты

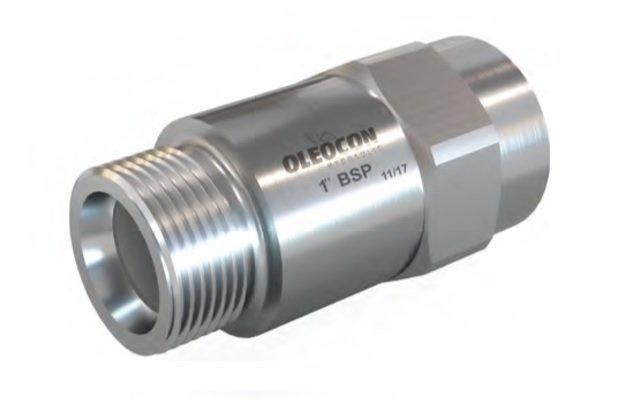

Разрывная муфта 1/2" HPV-103K — клапан разрыва рукава OLEOCON серии HPV с присоединением 1/2″ BSPP. В названии карточки он назван «разрывной муфтой», но по каталогу это hose burst safety valve: он не даёт грузу резко опуститься при разрыве шланга. Диапазон давления серии — 350…420 бар, сталь; размеры по каталогу — 1/4, 3/8, 1/2, 3/4 и 1 дюйм BSPP.
Для чего нужен «Разрывная муфта 1/2" HPV-103K»
При обрыве рукава расход через клапан резко возрастает; клапан закрывается и запирает масло в цилиндре, поэтому груз остаётся на месте. В нормальной работе он открыт и почти не мешает потоку.
Картриджные и встраиваемые исполнения серии ставят прямо в цилиндр, где защита работает даже при повреждении самой линии. Для подъёмников, стрел и платформ такая защита нужна обязательно.
Технические характеристики: Разрывная муфта 1/2" HPV-103K
| Параметр | Значение |
|---|---|
| Изготовитель | OLEOCON Hydraulic |
| Давление | 350…420 бар |
| Название в каталоге | клапан разрыва рукава (hose burst safety valve), серия HPV |
| Присоединение | 1/2″ BSPP |
| Состояние | нормально открыт |
| Исполнение K | отдельная строка таблицы каталога (размеры C, D, L, S) |
| Срабатывание | закрывается при резком росте расхода |
| Материал | сталь |
Название «разрывная муфта» на карточках сайта — торговое; в каталоге OLEOCON коды HPV-101…105 описаны как клапаны разрыва рукава, и описание ведётся по каталогу.
Расшифровка обозначения HPV-103K
- HPV — клапан разрыва рукава (hose burst safety valve)
- 103 — номер размера 3: 1/2″ BSPP (1 — 1/4, 2 — 3/8, 3 — 1/2, 4 — 3/4, 5 — 1)
- K — отдельное исполнение в таблице каталога (размеры C, D, L, S)
Номер размера мы вывели из названий карточек; в каталоге OLEOCON размеры записаны в дюймах BSPP.
Арифметика для «Разрывная муфта 1/2" HPV-103K»
Груз 1500 кг на цилиндре Ø50 мм (19,6 см²): сила 14715 Н, давление под грузом около 75 бар; запас от 350 бар — примерно 4,7.
При обрыве рукава расход возрастает до порядка 30 л/мин, шток Ø50 мм пошёл бы вниз со скоростью около 0,25 м/с; клапан запирает этот поток.
Верхняя граница 420 бар относится к нижней 350 бар как 1,2: у крупных размеров серии давление ближе к нижней границе, поэтому конкретное значение для 1/2″ подтверждаем по заявке.
Подбор и ограничения
Клапан подбирают по размеру присоединения и нормальному расходу: номинальный поток цилиндра должен быть ниже порога срабатывания, иначе клапан закрывается при обычном движении. Порог срабатывания в каталоге задаётся отдельно для каждой настройки и по этому коду мы подтверждаем его по заявке.
Не путайте с предохранительным клапаном и гидрозамком: HPV отвечает за сценарий разрыва рукава.
Аналоги и замена
Соседние исполнения: HPV-101, HPV-105K и HPV-103; того же размера: HPV-103. Раздел группы — Разрывные муфты OLEOCON.
Если нужен гидрозамок на тот же цилиндр, смотрите Гидрозамки OLEOCON: он держит нагрузку при остановленном насосе, а HPV защищает при обрыве.
Установка клапана «Разрывная муфта 1/2" HPV-103K»
Монтаж: в порт цилиндра по стрелке потока. Проверку выполняют на малой скорости и с разгруженным грузом.
Каталог описывает такие клапаны как защитный элемент, который периодически проверяют: следите за чистотой масла и герметичностью, а срабатывание фиксируйте в журнале.
