Дроссель без обратного клапана 3/8" OL-380FCV
- Тип
- двунаправленный дроссель
- Присоединение
- 3/8"

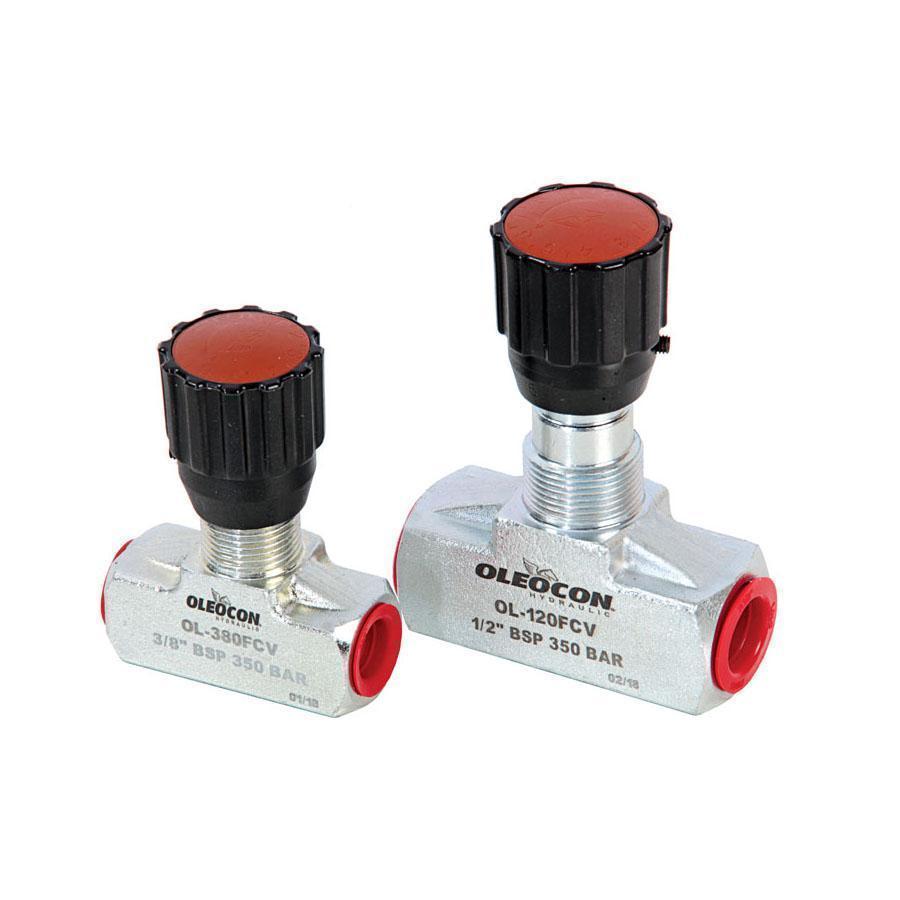

Дроссель без обратного клапана 3/8" OL-380FCV — дроссель без обратного клапана (серия FCV) размера 3/8″, номинальный расход 30 л/мин, предел давления 350 бар. Расход настраивается рукояткой; стопорный винт на ней защищает уставку от вибрации.
Назначение дросселя «Дроссель без обратного клапана 3/8" OL-380FCV»
Дроссель сужает проходное сечение и тем самым ограничивает расход: чем сильнее прикрыта игла, тем медленнее движется цилиндр или вращается мотор. В исполнении FCV регулировка действует в обоих направлениях потока.
Типовое место — линия цилиндра подъёмной платформы или промышленной установки: дроссель задаёт скорость движения при постоянном расходе насоса.
Характеристики: Дроссель без обратного клапана 3/8" OL-380FCV
| Показатель | Данные |
|---|---|
| Условный проход | DN6…12 по ряду |
| Изготовитель | OLEOCON Hydraulic |
| Регулировка | рукоятка со стопорным винтом |
| Материал | сталь |
| Номинальный расход по каталогу | 30 л/мин |
| Тип | двунаправленный дроссель без обратного клапана (FCV) |
| Давление | 350 бар (35 МПа) |
| Присоединение | 3/8″ |
Каталог OLEOCON указывает для серий FUV и FCV: DN6…12, сталь, 350 бар (35 МПа); номинальный расход — 20 л/мин (G1/4), 30 л/мин (G3/8), 50 л/мин (G1/2).
Как читать «OL-380FCV»
- OL- — префикс изделия
- 380 — размер: 380 = 3/8″
- FCV — двунаправленный дроссель
Цифры 120 и 380 в коде соответствуют размерам 1/2 и 3/8 по названиям карточек; в каталоге OLEOCON размер записан через резьбу G.
Расчёт: скорость штока и запас по расходу для «Дроссель без обратного клапана 3/8" OL-380FCV»
Скорость штока: v = Q × 1000 ÷ A ÷ 60 ÷ 100. При номинальных 30 л/мин цилиндр Ø50 мм (A = 19,6 см²) идёт со скоростью около 0,25 м/с, Ø63 мм (31,2 см²) — около 0,16 м/с, Ø80 мм (50,3 см²) — около 0,1 м/с.
Размер 3/8″ при условном диаметре линии 10 мм: сечение 0,79 см², на скорости масла 4 м/с проходит около 19 л/мин, на 6 м/с — примерно 28 л/мин; номинал дросселя 30 л/мин существенно меньше, потому что рабочее сечение иглы мало.
Между G1/4 и G1/2 номинал вырастает в 2,5 раза (20 → 50 л/мин); 350 ÷ 160 ≈ 2,19 — запас по давлению для контура 160 бар.
Как выбрать дроссель и чего избегать
Двунаправленный дроссель выбирают, когда скорость нужно ограничить в обе стороны.
Дроссель регулирует скорость только при постоянной нагрузке; при изменении нагрузки скорость плавает, и для точной скорости нужен регулятор расхода.
Соседние позиции
Рядом по разделу: OL-120FCV, OL-380FUV и OL-120FUV. Все дроссели бренда — Дроссели с обратным клапаном OLEOCON, каталог — Гидравлические элементы OLEOCON.
Для сравнения смотрите Дроссель трубного монтажа — другие присоединения и диапазоны расхода; при замене сверяйте резьбу и номинальный расход.
Установка дросселя «Дроссель без обратного клапана 3/8" OL-380FCV»
Дроссель ставят на линию цилиндра так, чтобы стрелка потока на корпусе совпадала с рабочим направлением. Настройку выполняют на малой скорости, постепенно открывая иглу, затем фиксируют стопорным винтом.
Чистота масла определяет стабильность скорости: загрязнение сразу влияет на сечение иглы.
