Разрывная муфта 1/2" HPV-103

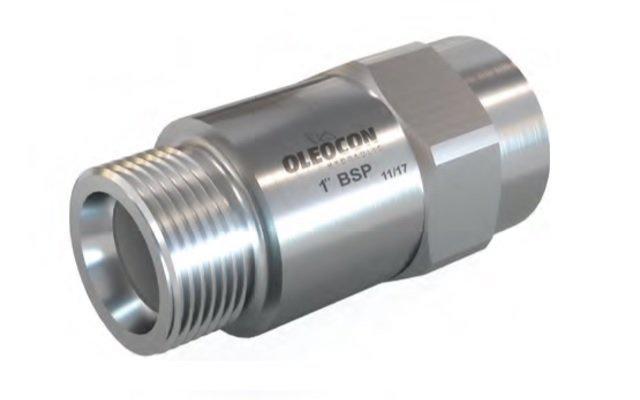

Разрывная муфта 1/2" HPV-103 — клапан разрыва рукава OLEOCON серии HPV с присоединением 1/2″ BSPP. В названии карточки он назван «разрывной муфтой», но по каталогу это hose burst safety valve: он не даёт грузу резко опуститься при разрыве шланга. Диапазон давления серии — 350…420 бар, сталь; размеры по каталогу — 1/4, 3/8, 1/2, 3/4 и 1 дюйм BSPP.

Для чего нужен «Разрывная муфта 1/2" HPV-103»

Клапан контролирует скорость потока: пока расход в норме, он открыт, а при скачке расхода (разрыв шланга) запирается и удерживает нагрузку.

Такую защиту ставят на цилиндры, держащие груз: подъёмники, стрелы, платформы. Встраивание в цилиндр исключает разрыв между клапаном и цилиндром.

Характеристики: Разрывная муфта 1/2" HPV-103

В каталоге изделие называется hose burst safety valve; «разрывная муфта» — привычное название в карточке.

Расшифровка обозначения HPV-103

• HPV — клапан разрыва рукава (hose burst safety valve)
• 103 — номер размера 3: 1/2″ BSPP (1 — 1/4, 2 — 3/8, 3 — 1/2, 4 — 3/4, 5 — 1)

Цифра после HPV-10 — порядковый номер размера, дюймы указаны в названии карточки.

Расчёт: нагрузка и скорость падения для «Разрывная муфта 1/2" HPV-103»

Удержание груза: цилиндр Ø50 мм (площадь 19,6 см²) с грузом 1500 кг создаёт давление 14715 ÷ (19,6 × 10) ≈ 75 бар (сила тяжести 1500 × 9,81 ≈ 14715 Н). Нижняя граница ряда 350 бар даёт запас около 4,7 раза.

Что было бы без клапана: если через оборванный рукав уходит примерно 30 л/мин (4 м/с в условном сечении 1,23 см² размера 1/2″), шток цилиндра Ø50 мм опускается со скоростью 0,25 м/с — клапан именно такой скачок расхода и должен остановить.

Верхняя граница 420 бар относится к нижней 350 бар как 1,2: у крупных размеров серии давление ближе к нижней границе, поэтому конкретное значение для 1/2″ подтверждаем по заявке.

Как выбрать клапан разрыва рукава

Клапан подбирают по размеру присоединения и нормальному расходу: номинальный поток цилиндра должен быть ниже порога срабатывания, иначе клапан закрывается при обычном движении. Порог срабатывания в каталоге задаётся отдельно для каждой настройки и по этому коду мы подтверждаем его по заявке.

Клапан защищает от разрыва шланга, но не заменяет гидрозамок и не ограничивает давление; в схеме с удержанием груза их часто ставят вместе.

Аналоги и замена

Рядом по разделу: HPV-105K, HPV-105 и HPV-103K; пара того же размера: HPV-103K. Весь раздел — Разрывные муфты OLEOCON, каталог — Гидравлические элементы OLEOCON.

Совместно с HPV часто используют Гидрозамки OLEOCON — разные задачи, поэтому они не взаимозаменяемы.

Установка клапана «Разрывная муфта 1/2" HPV-103»

Монтаж: в порт цилиндра по стрелке потока. Проверку выполняют на малой скорости и с разгруженным грузом.

Периодический контроль — часть защитной арматуры; чистое масло и отсутствие ржавчины на седле обязательны.
