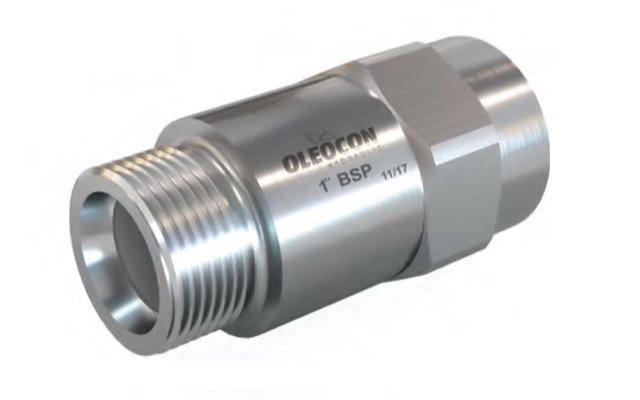

Разрывная муфта 1" HPV-105
- Тип
- Муфты
Разрывная муфта 1" HPV-105 — защитный клапан серии HPV (код HPV-105) на 1″ BSPP: нормально открыт, а при резком росте расхода закрывается. Название «разрывная муфта» в карточке не совпадает с каталожным — по сути это клапан разрыва рукава. Серия HPV рассчитана на 350…420 бар; ряд размеров 1/4…1 дюйм BSPP.
Принцип работы клапана разрыва рукава: Разрывная муфта 1" HPV-105
При обрыве рукава расход через клапан резко возрастает; клапан закрывается и запирает масло в цилиндре, поэтому груз остаётся на месте. В нормальной работе он открыт и почти не мешает потоку.
Такую защиту ставят на цилиндры, держащие груз: подъёмники, стрелы, платформы. Встраивание в цилиндр исключает разрыв между клапаном и цилиндром.
Технические характеристики: Разрывная муфта 1" HPV-105
| Параметр | Значение |
|---|---|
| Присоединение | 1″ BSPP |
| Материал | сталь |
| Название в каталоге | клапан разрыва рукава (hose burst safety valve), серия HPV |
| Давление | 350…420 бар |
| Исполнение K | нет |
| Состояние | нормально открыт |
| Изготовитель | OLEOCON Hydraulic |
| Срабатывание | закрывается при резком росте расхода |
В каталоге изделие называется hose burst safety valve; «разрывная муфта» — привычное название в карточке.
Как читать «HPV-105»
- HPV — клапан разрыва рукава (hose burst safety valve)
- 105 — номер размера 5: 1″ BSPP (1 — 1/4, 2 — 3/8, 3 — 1/2, 4 — 3/4, 5 — 1)
Номер размера мы вывели из названий карточек; в каталоге OLEOCON размеры записаны в дюймах BSPP.
Расчёт: нагрузка и скорость падения для «Разрывная муфта 1" HPV-105»
Груз 4000 кг на цилиндре Ø80 мм (50,3 см²): сила 39240 Н, давление под грузом около 78 бар; запас от 350 бар — порядка 4,5.
При обрыве рукава расход возрастает до порядка 118 л/мин, шток Ø80 мм пошёл бы вниз со скоростью около 0,39 м/с; клапан запирает этот поток.
Верхняя граница 420 бар относится к нижней 350 бар как 1,2: у крупных размеров серии давление ближе к нижней границе, поэтому конкретное значение для 1″ подтверждаем по заявке.
Как выбрать клапан разрыва рукава
Клапан подбирают по размеру присоединения и нормальному расходу: номинальный поток цилиндра должен быть ниже порога срабатывания, иначе клапан закрывается при обычном движении. Порог срабатывания в каталоге задаётся отдельно для каждой настройки и по этому коду мы подтверждаем его по заявке.
Клапан защищает от разрыва шланга, но не заменяет гидрозамок и не ограничивает давление; в схеме с удержанием груза их часто ставят вместе.
Аналоги и замена
Соседние исполнения: HPV-103, HPV-105K и HPV-103K; того же размера: HPV-105K. Раздел группы — Разрывные муфты OLEOCON.
Совместно с HPV часто используют Гидрозамки OLEOCON — разные задачи, поэтому они не взаимозаменяемы.
Установка клапана «Разрывная муфта 1" HPV-105»
Монтаж: в порт цилиндра по стрелке потока. Проверку выполняют на малой скорости и с разгруженным грузом.
Каталог описывает такие клапаны как защитный элемент, который периодически проверяют: следите за чистотой масла и герметичностью, а срабатывание фиксируйте в журнале.
