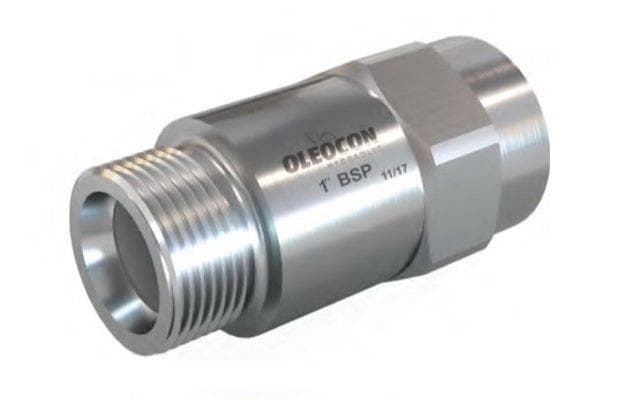

Разрывная муфта 1/4" HPV-101
- Тип
- Муфты
Разрывная муфта 1/4" HPV-101 — защитный клапан серии HPV (код HPV-101) на 1/4″ BSPP: нормально открыт, а при резком росте расхода закрывается. Название «разрывная муфта» в карточке не совпадает с каталожным — по сути это клапан разрыва рукава. Серия HPV рассчитана на 350…420 бар; ряд размеров 1/4…1 дюйм BSPP.
Принцип работы клапана разрыва рукава: Разрывная муфта 1/4" HPV-101
При обрыве рукава расход через клапан резко возрастает; клапан закрывается и запирает масло в цилиндре, поэтому груз остаётся на месте. В нормальной работе он открыт и почти не мешает потоку.
Картриджные и встраиваемые исполнения серии ставят прямо в цилиндр, где защита работает даже при повреждении самой линии. Для подъёмников, стрел и платформ такая защита нужна обязательно.
Характеристики: Разрывная муфта 1/4" HPV-101
| Показатель | Данные |
|---|---|
| Присоединение | 1/4″ BSPP |
| Название в каталоге | клапан разрыва рукава (hose burst safety valve), серия HPV |
| Давление | 350…420 бар |
| Материал | сталь |
| Исполнение K | нет |
| Изготовитель | OLEOCON Hydraulic |
| Состояние | нормально открыт |
| Срабатывание | закрывается при резком росте расхода |
Название «разрывная муфта» на карточках сайта — торговое; в каталоге OLEOCON коды HPV-101…105 описаны как клапаны разрыва рукава, и описание ведётся по каталогу.
Расшифровка обозначения HPV-101
- HPV — клапан разрыва рукава (hose burst safety valve)
- 101 — номер размера 1: 1/4″ BSPP (1 — 1/4, 2 — 3/8, 3 — 1/2, 4 — 3/4, 5 — 1)
Цифра после HPV-10 — порядковый номер размера, дюймы указаны в названии карточки.
Арифметика для «Разрывная муфта 1/4" HPV-101»
Удержание груза: цилиндр Ø32 мм (площадь 8 см²) с грузом 400 кг создаёт давление 3924 ÷ (8 × 10) ≈ 49 бар (сила тяжести 400 × 9,81 ≈ 3924 Н). Нижняя граница ряда 350 бар даёт запас около 7,2 раза.
Что было бы без клапана: если через оборванный рукав уходит около 7 л/мин (4 м/с в условном сечении 0,31 см² размера 1/4″), шток цилиндра Ø32 мм опускается со скоростью 0,15 м/с — клапан именно такой скачок расхода и должен остановить.
Диапазон серии охватывает 350…420 бар (отношение 1,2); значение для вашего размера уточняется при заказе.
Как выбрать клапан разрыва рукава
Клапан подбирают по размеру присоединения и нормальному расходу: номинальный поток цилиндра должен быть ниже порога срабатывания, иначе клапан закрывается при обычном движении. Порог срабатывания в каталоге задаётся отдельно для каждой настройки и по этому коду мы подтверждаем его по заявке.
Клапан защищает от разрыва шланга, но не заменяет гидрозамок и не ограничивает давление; в схеме с удержанием груза их часто ставят вместе.
Соседние позиции
Рядом по разделу: HPV-103K, HPV-103 и HPV-101K; пара того же размера: HPV-101K. Весь раздел — Разрывные муфты OLEOCON, каталог — Гидравлические элементы OLEOCON.
Если нужен гидрозамок на тот же цилиндр, смотрите Гидрозамки OLEOCON: он держит нагрузку при остановленном насосе, а HPV защищает при обрыве.
Монтаж и обслуживание
Клапан ставят в порт цилиндра или как можно ближе к нему, строго по стрелке потока. Настройку порога срабатывания менять в эксплуатации нельзя — после установки узел проверяют контролируемым опусканием груза.
Каталог описывает такие клапаны как защитный элемент, который периодически проверяют: следите за чистотой масла и герметичностью, а срабатывание фиксируйте в журнале.
