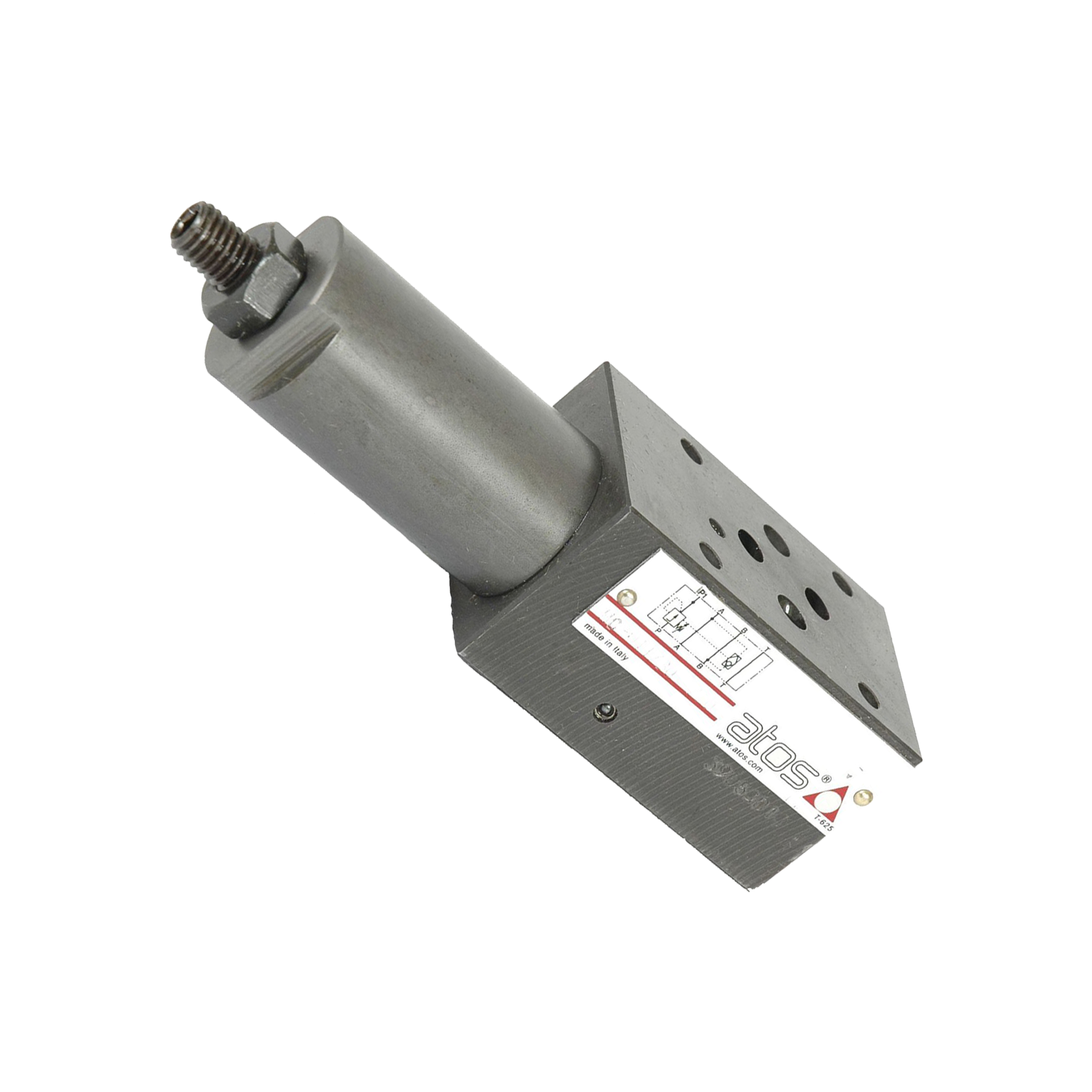

Модульный компенсатор давления KC-011/30
- Тип
- двухходовой модульный компенсатор давления
- Типоразмер
- размер 10
- Расход
- до 100 л/мин
- Максимальное давление
- 350 бар на входе
- Давление настройки
- Δp 5…35 бар (регулируемый)
- Материал уплотнений
- NBR
Модульный компенсатор давления KC-011/30 — модуль серии KC: превращает дроссель или пропорциональный распределитель в регулятор расхода, поддерживая постоянный перепад (регулируемый 5–35 бар). Вес 4,2 кг. Материал уплотнений — NBR.
Как работает Модульный компенсатор давления KC-011/30
Компенсатор поддерживает постоянный перепад между портом P и рабочим портом, поэтому расход через дроссель не зависит от изменений давления нагрузки. Регулируемый перепад 5–35 бар на одном пути, суммарно по клапану 10–70 бар. Выбор источника управления делает автоматика: переключатель пилотирования входит в состав модуля. Настройка — винтом пилотного устройства: по часовой стрелке перепад растёт. Компенсатор KC по листу предназначен только для DKZOR.
Характеристики: Модульный компенсатор давления KC-011/30
| Показатель | Данные |
|---|---|
| Серия | KC, модульный компенсатор давления |
| Размер плиты | ISO 4401 размер 10 |
| Перепад Δp (путь потока) | регулируемый 5–35 бар |
| Перепад на клапане | 10–70 бар |
| Предел по расходу | 100 л/мин |
| Давление на входе | до 350 бар |
| Масса | 4,2 кг |
| Монтаж | ISO 4401-05-04-0-05 |
| Крепёж | 4 винта M6 |
| Кольца | 2 кольца OR 108 и 5 колец OR 2050 |
| Материал уплотнений | NBR |
Как читается код Модульный компенсатор давления KC-011/30
- KC-0 — серия KC, типоразмер 10
- 11 — двухходовое исполнение с постоянным перепадом между P и рабочим портом
- /30 — регулируемый 5–35 бар
- без суффикса — уплотнения NBR
Подбор по расходу: Модульный компенсатор давления KC-011/30
Насос 16 см³ × 1450 об/мин — 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, в пределах 100 л/мин. Потеря давления на всём клапане вдвое больше настройки на пути: 5 × 2 = 10; 35 × 2 = 70 бар. Точный перепад при полном потоке берут с кривых Q/Δp листа.
Сборка пакета с Модульный компенсатор давления KC-011/30
Рядом нужен дроссель или распределитель, расход которого стабилизируется. Сочетайте с Дроссель модульный или Клапан модульный быстро/медленно DHQ и DKQ. Винты зависят от числа модулей в пакете.
Аналоги внутри серии
Соседние коды: Модульный компенсатор давления HC-011/30/M; Компенсатор давления модульный JPC-211/30; Модульный компенсатор давления HC-011/30. Для размера 16 — Компенсатор давления модульный JPC-211/30. Раздел серии — Компенсатор давления модульный; общий каталог — Аксессуары и комплектующие.
Подбор и ограничения
Не превышайте 100 л/мин и 350 бар на входе.
Установка Модульный компенсатор давления KC-011/30
Положение монтажа любое; плита Ra 0,4, плоскостность 0,01/100. Окружающая температура: стандарт −30…+80 °C, /PE −20…+70 °C, /BT −40…+70 °C. Поверхность ISO 4401-05-04-0-05; 4 винта M6; кольца: 2 кольца OR 108 и 5 колец OR 2050; каналы не более Ø11,2 мм.
Жидкость и уплотнения
Вязкость — рекомендуемая 15–100 мм²/с, допустимая 2,8–500 мм²/с. Рабочая жидкость — минеральные масла HL, HLP, HLPD, HVLP, HVLPD по DIN 51524 (подходят уплотнения NBR, FKM, HNBR); негорючие без воды HFDU и HFDR — только с FKM; водосодержащие HFC — с NBR или HNBR. Температура жидкости: NBR — −20…+60 °C (HFC до +50 °C), FKM — −20…+80 °C, HNBR — −40…+60 °C (HFC до +50 °C).
Запросите «Модульный компенсатор давления KC-011/30»: укажите код модуля целиком, перепад, материал уплотнений и количество — подберём позицию и сообщим наличие, поставка по России и СНГ.
