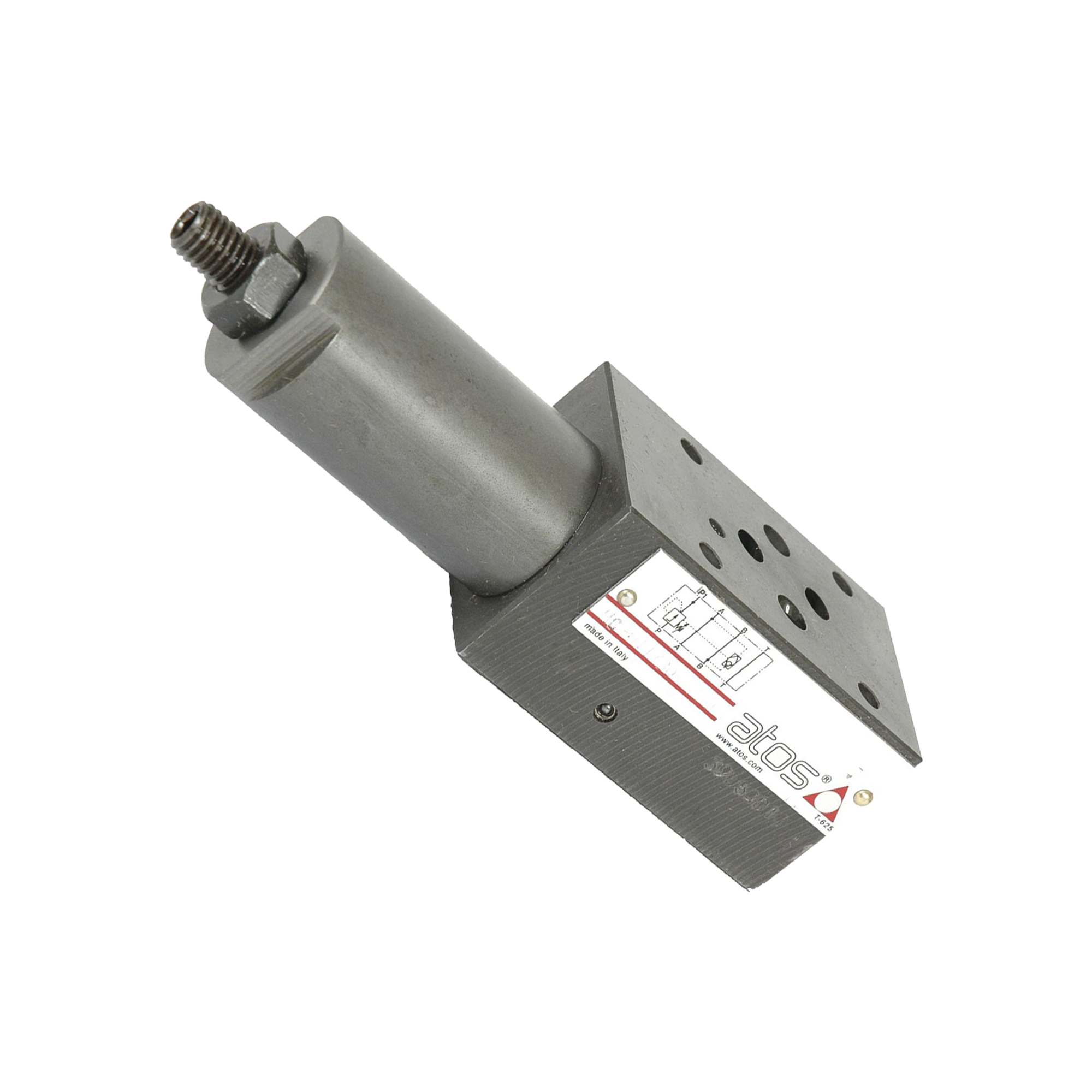

Модульный компенсатор давления HC-011/8
- Тип
- двухходовой модульный компенсатор давления
- Типоразмер
- размер 06
- Расход
- до 50 л/мин
- Максимальное давление
- 350 бар на входе
- Давление настройки
- Δp 8 бар (фиксированный)
- Материал уплотнений
- NBR
Модульный компенсатор давления HC-011/8 — двухходовой модульный компенсатор давления Atos под плиту ISO 4401 размера 06: держит постоянный перепад на пути потока, фиксированный 8 бар. Расход до 50 л/мин, давление на входе до 350 бар. Масса по листу — 1,9 кг. Материал уплотнений — NBR.
Модульный компенсатор давления HC-011/8: постоянный перепад
Компенсатор поддерживает постоянный перепад между портом P и рабочим портом, поэтому расход через дроссель не зависит от изменений давления нагрузки. Перепад для одного пути потока — фиксированный 8 бар; на всём клапане это 16 бар. Выбор источника управления делает автоматика: переключатель пилотирования входит в состав модуля. Исполнение /8 — без регулировки, только для HC.
Характеристики: Модульный компенсатор давления HC-011/8
| Характеристика | Значение |
|---|---|
| Серия | HC, модульный компенсатор давления |
| Размер плиты | ISO 4401 размер 06 |
| Перепад Δp (путь потока) | фиксированный 8 бар |
| Перепад на клапане | 16 бар |
| Расход | 50 л/мин |
| Давление на входе | до 350 бар |
| Масса | 1,9 кг |
| Монтаж | ISO 4401-03-02-0-05 |
| Крепёж | 4 винта M5 |
| Кольца | 4 кольца OR 108 |
| Тип уплотнений | NBR |
Как читается код Модульный компенсатор давления HC-011/8
- HC-0 — серия HC, типоразмер 06
- 11 — двухходовое исполнение с постоянным перепадом между P и рабочим портом
- /8 — фиксированный 8 бар
- без суффикса — уплотнения NBR
Подбор по расходу: Модульный компенсатор давления HC-011/8
Условным примером: насос 16 см³ при 1450 об/мин даёт 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин; предел 50 л/мин не превышен. Потеря давления на всём клапане вдвое больше настройки на пути: 8 × 2 = 16 бар. Падение давления в максимально открытом состоянии читают по графикам листа D150; значения с графика приблизительные.
Что заказать вместе с компенсатором
Компенсатор ставят в пакет вместе с дросселем или пропорциональным распределителем: сам по себе он расход не задаёт. Сочетайте с Дроссель модульный или Клапан модульный быстро/медленно DHQ и DKQ. Винты зависят от числа модулей в пакете.
Чем заменить и что рядом
Соседние коды: Модульный компенсатор давления HC-011/30/P; Компенсатор давления модульный JPC-211/30/BT; Компенсатор давления модульный JPC-211/30. Для размера 16 — Компенсатор давления модульный JPC-211/30. Вся серия собрана в разделе Компенсатор давления модульный, а группа целиком — Аксессуары и комплектующие.
Чего не делать с Модульный компенсатор давления HC-011/8
Предел размера 06 — 50 л/мин. Чистота масла — не хуже ISO 4406 20/18/15. Для фиксированного перепада 8 бар типоразмер только 06.
Установка Модульный компенсатор давления HC-011/8
Положение монтажа любое; плита Ra 0,4, плоскостность 0,01/100. Температура окружающей среды зависит от уплотнений. Поверхность ISO 4401-03-02-0-05; 4 винта M5; кольца: 4 кольца OR 108; каналы не более Ø7,5 мм.
Жидкость и уплотнения
Рабочая вязкость масла: 15–100 мм²/с, предельно допустимая — 2,8–500 мм²/с. Рабочая жидкость — минеральные масла HL, HLP, HLPD, HVLP, HVLPD по DIN 51524 (подходят уплотнения NBR, FKM, HNBR); негорючие без воды HFDU и HFDR — только с FKM; водосодержащие HFC — с NBR или HNBR. Температура жидкости: NBR — −20…+60 °C (HFC до +50 °C), FKM — −20…+80 °C, HNBR — −40…+60 °C (HFC до +50 °C).
Цена и срок на «Модульный компенсатор давления HC-011/8» — по заявке: пришлите код модуля целиком, перепад, материал уплотнений и количество, поставка по России и СНГ.
