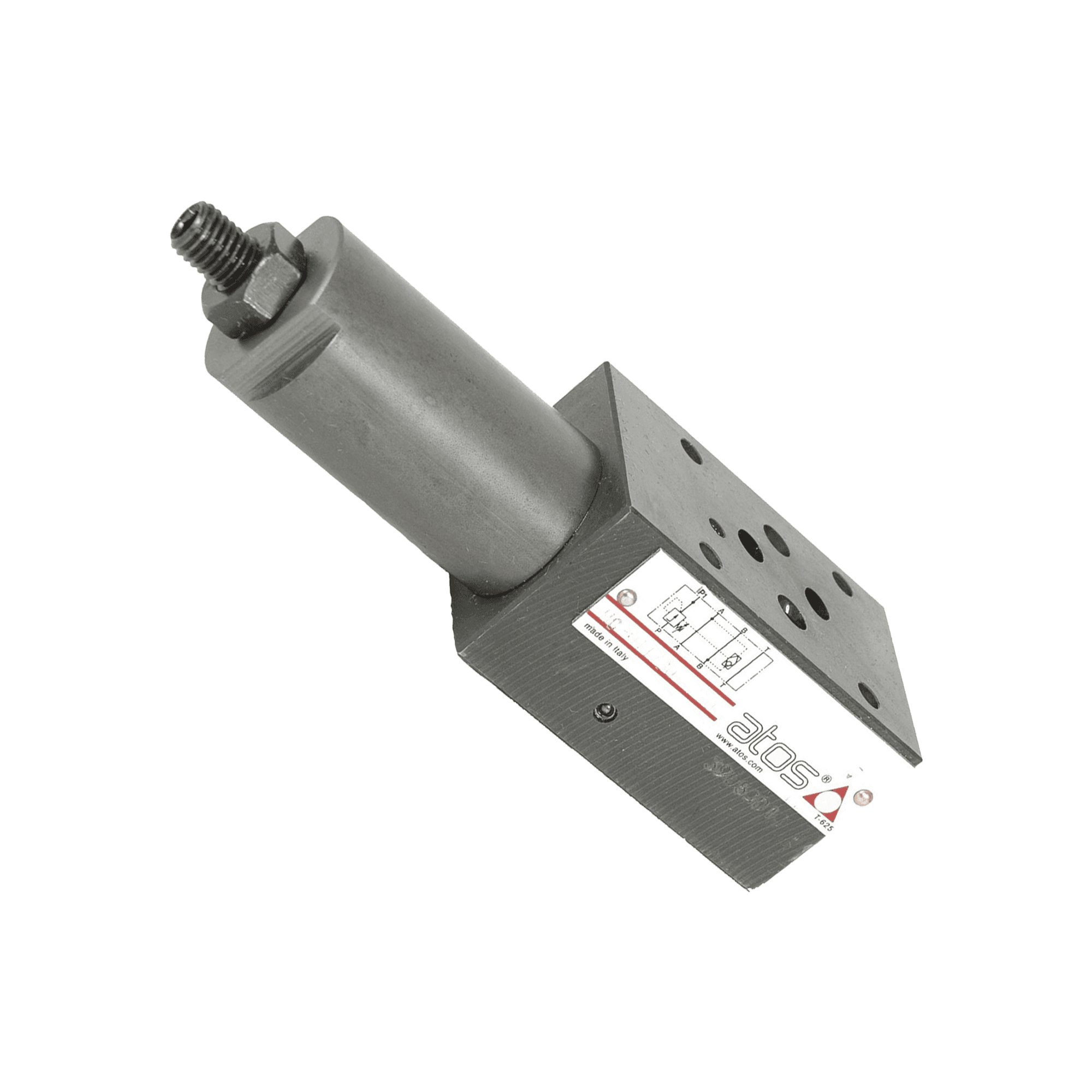

Модульный компенсатор давления HC-011/30
- Тип
- двухходовой модульный компенсатор давления
- Типоразмер
- размер 06
- Расход
- до 50 л/мин
- Максимальное давление
- 350 бар на входе
- Давление настройки
- Δp 5…35 бар (регулируемый)
- Материал уплотнений
- NBR
Модульный компенсатор давления HC-011/30 ставится в пакет под распределитель ISO 4401 размера 06 и стабилизирует перепад давления: регулируемый 5–35 бар, поток до 50 л/мин. Масса по листу — 2 кг. Уплотнения — NBR.
Как работает Модульный компенсатор давления HC-011/30
Компенсатор поддерживает постоянный перепад между портом P и рабочим портом, поэтому расход через дроссель не зависит от изменений давления нагрузки. Перепад для одного пути потока — регулируемый 5–35 бар; на всём клапане это 10–70 бар. Автоматический выбор пилотирования встроен. Настройка — винтом пилотного устройства: по часовой стрелке перепад растёт.
Характеристики: Модульный компенсатор давления HC-011/30
| Параметр | Данные |
|---|---|
| Серия | HC, модульный компенсатор давления |
| Размер плиты | ISO 4401 размер 06 |
| Перепад Δp (путь потока) | регулируемый 5–35 бар |
| Перепад на клапане | 10–70 бар |
| Расход | 50 л/мин |
| Давление на входе | до 350 бар |
| Масса | 2 кг |
| Монтаж | ISO 4401-03-02-0-05 |
| Крепёж | 4 винта M5 |
| Кольца | 4 кольца OR 108 |
| Тип уплотнений | NBR |
Как читается код Модульный компенсатор давления HC-011/30
- HC-0 — серия HC, типоразмер 06
- 11 — двухходовое исполнение с постоянным перепадом между P и рабочим портом
- /30 — регулируемый 5–35 бар
- без суффикса — уплотнения NBR
Расход и перепад: расчёт для Модульный компенсатор давления HC-011/30
Насос 40 см³ × 1450 об/мин — 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, выше 50 л/мин. Так как перепад возникает на двух путях, суммарно получается 5 × 2 = 10; 35 × 2 = 70 бар. Падение давления в максимально открытом состоянии читают по графикам листа D150; значения с графика приблизительные.
Что заказать вместе с компенсатором
Компенсатор ставят в пакет вместе с дросселем или пропорциональным распределителем: сам по себе он расход не задаёт. Сочетайте с Дроссель модульный или Клапан модульный быстро/медленно DHQ и DKQ. Винты нужной длины считают по высоте пакета.
Аналоги внутри серии
Ближайшие позиции серии: Модульный компенсатор давления HC-011/30/M; Модульный компенсатор давления KC-011/30; Компенсатор давления модульный JPC-211/30. Для размера 16 — Компенсатор давления модульный JPC-211/30. Раздел серии — Компенсатор давления модульный; общий каталог — Аксессуары и комплектующие.
Подбор и ограничения
Для фиксированного перепада 8 бар типоразмер только 06. Не превышайте 50 л/мин и 350 бар на входе. Чистота масла — не хуже ISO 4406 20/18/15.
Установка Модульный компенсатор давления HC-011/30
Температура окружающей среды зависит от уплотнений. Крепление 4 винта M5, под ним 4 кольца OR 108, порты до Ø7,5 мм. Положение монтажа любое; плита Ra 0,4, плоскостность 0,01/100.
Жидкость и уплотнения
Рабочая жидкость — минеральные масла HL, HLP, HLPD, HVLP, HVLPD по DIN 51524 (подходят уплотнения NBR, FKM, HNBR); негорючие без воды HFDU и HFDR — только с FKM; водосодержащие HFC — с NBR или HNBR. Вязкость — рекомендуемая 15–100 мм²/с, допустимая 2,8–500 мм²/с. Температура жидкости: NBR — −20…+60 °C (HFC до +50 °C), FKM — −20…+80 °C, HNBR — −40…+60 °C (HFC до +50 °C).
Чтобы заказать «Модульный компенсатор давления HC-011/30», назовите код модуля целиком, перепад, материал уплотнений и количество; отправляем по России и СНГ.
