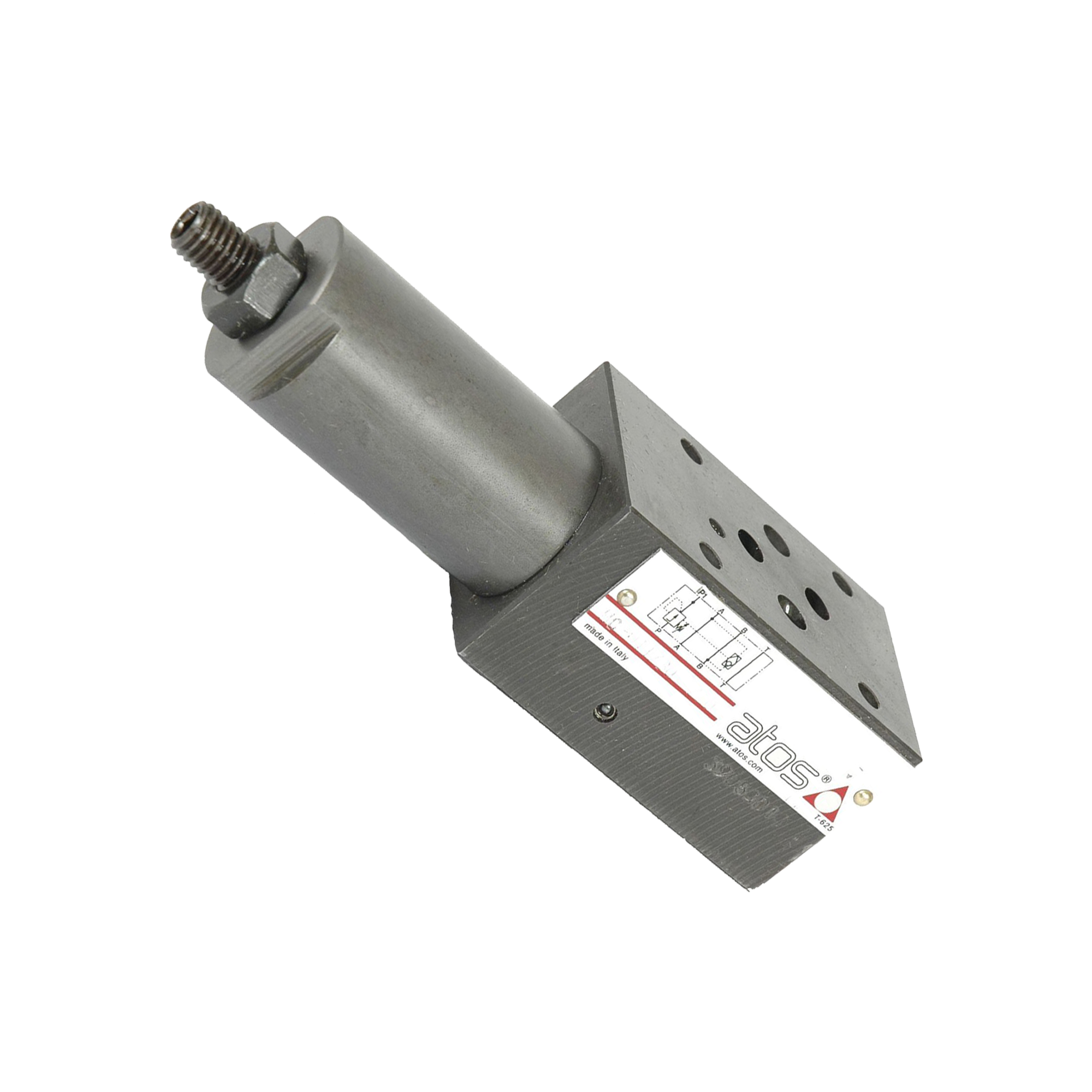

Компенсатор давления модульный JPC-211/30
- Тип
- двухходовой модульный компенсатор давления
- Типоразмер
- размер 16
- Расход
- до 200 л/мин
- Максимальное давление
- 350 бар на входе
- Давление настройки
- Δp 5…35 бар (регулируемый)
- Материал уплотнений
- NBR
Компенсатор давления модульный JPC-211/30 — модуль серии JPC: превращает дроссель или пропорциональный распределитель в регулятор расхода, поддерживая постоянный перепад (регулируемый 5–35 бар). Вес 6 кг. Уплотнения — NBR.
Как работает Компенсатор давления модульный JPC-211/30
Постоянный перепад на пути потока даёт постоянный расход при колебаниях давления. Перепад для одного пути потока — регулируемый 5–35 бар; на всём клапане это 10–70 бар. Автоматический выбор пилотирования встроен. Настройка — винтом пилотного устройства: по часовой стрелке перепад растёт.
Характеристики: Компенсатор давления модульный JPC-211/30
| Характеристика | Значение |
|---|---|
| Серия, бренд | JPC, модульный компенсатор давления |
| Размер по ISO 4401 | ISO 4401 размер 16 |
| Перепад Δp (путь потока) | регулируемый 5–35 бар |
| Перепад на клапане | 10–70 бар |
| Максимальный расход | 200 л/мин |
| Давление на входе | до 350 бар |
| Масса | 6 кг |
| Монтаж | ISO 4401-07-07-0-05 |
| Крепёж | 4 винта M10 и 2 винта M6 |
| Кольца | 4 кольца OR 130 и 2 кольца OR 109 |
| Тип уплотнений | NBR |
Как читается код Компенсатор давления модульный JPC-211/30
- JPC-2 — серия JPC, типоразмер 16
- 211 — двухходовое исполнение с постоянным перепадом между P и рабочим портом
- /30 — регулируемый 5–35 бар
- без суффикса — уплотнения NBR
Расход и перепад: расчёт для Компенсатор давления модульный JPC-211/30
Насос 40 см³ × 1450 об/мин — 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, в пределах 200 л/мин. Потеря давления на всём клапане вдвое больше настройки на пути: 5 × 2 = 10; 35 × 2 = 70 бар. Падение давления в максимально открытом состоянии читают по графикам листа D150; значения с графика приблизительные.
Что заказать вместе с компенсатором
Компенсатор ставят в пакет вместе с дросселем или пропорциональным распределителем: сам по себе он расход не задаёт. Сочетайте с Дроссель модульный или Клапан модульный быстро/медленно DHQ и DKQ. Винты зависят от числа модулей в пакете.
Соседние исполнения и замена
Соседние коды: Модульный компенсатор давления KC-011/30; Компенсатор давления модульный JPC-211/30/BT; Модульный компенсатор давления HC-011/30/M. Для размера 06 — HC, для размера 10 — KC. Вся серия собрана в разделе Компенсатор давления модульный, а группа целиком — Аксессуары и комплектующие.
Подбор и ограничения
Исполнение /8 бывает только у HC. Не превышайте 200 л/мин и 350 бар на входе. Чистота масла — не хуже ISO 4406 20/18/15.
Монтаж и обслуживание
Поверхность ISO 4401-07-07-0-05; 4 винта M10 и 2 винта M6; кольца: 4 кольца OR 130 и 2 кольца OR 109; каналы не более Ø20 мм. Установка в любом положении. Окружающая температура: стандарт −30…+80 °C, /PE −20…+70 °C, /BT −40…+70 °C.
Жидкость и уплотнения
Рабочая жидкость — минеральные масла HL, HLP, HLPD, HVLP, HVLPD по DIN 51524 (подходят уплотнения NBR, FKM, HNBR); негорючие без воды HFDU и HFDR — только с FKM; водосодержащие HFC — с NBR или HNBR. Температура жидкости: NBR — −20…+60 °C (HFC до +50 °C), FKM — −20…+80 °C, HNBR — −40…+60 °C (HFC до +50 °C). Вязкость — рекомендуемая 15–100 мм²/с, допустимая 2,8–500 мм²/с.
Для «Компенсатор давления модульный JPC-211/30» цена и срок — по заявке; назовите код модуля целиком, перепад, материал уплотнений и количество, поставка по России и СНГ.
