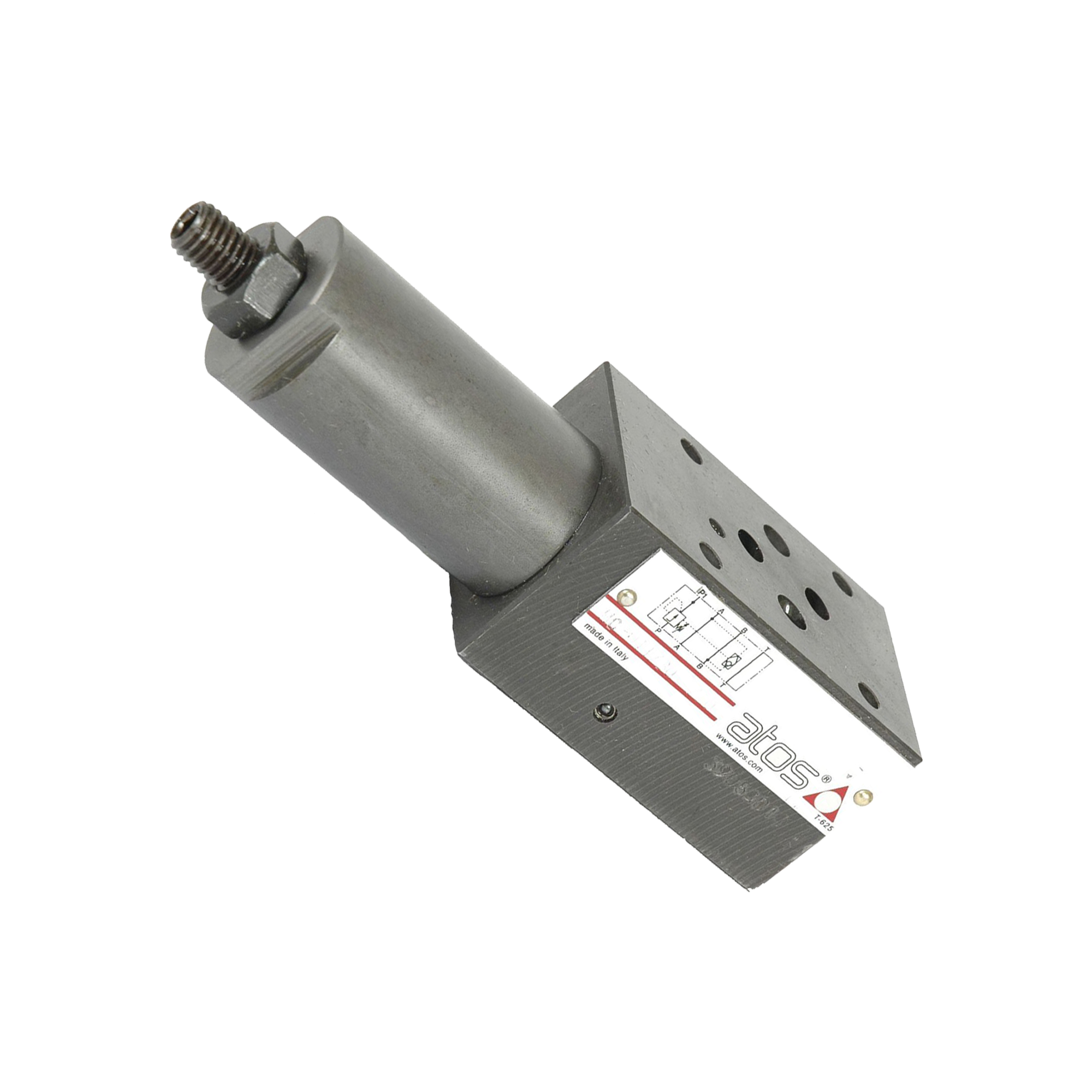

Модульный компенсатор давления HC-011/30/M
- Тип
- двухходовой модульный компенсатор давления
- Типоразмер
- размер 06
- Расход
- до 50 л/мин
- Максимальное давление
- 350 бар на входе
- Давление настройки
- Δp 5…35 бар (регулируемый)
- Исполнение
- порт манометра P1
- Материал уплотнений
- NBR
Модульный компенсатор давления HC-011/30/M — модуль серии HC: превращает дроссель или пропорциональный распределитель в регулятор расхода, поддерживая постоянный перепад (регулируемый 5–35 бар). Масса по листу — 2 кг. Материал уплотнений — NBR.
Модульный компенсатор давления HC-011/30/M: постоянный перепад
Постоянный перепад на пути потока даёт постоянный расход при колебаниях давления. Перепад для одного пути потока — регулируемый 5–35 бар; на всём клапане это 10–70 бар. Выбор источника управления делает автоматика: переключатель пилотирования входит в состав модуля. Перепад регулируют, ослабив контргайку и вращая винт пилотного устройства; вращение по часовой стрелке увеличивает перепад. Опция M даёт порт манометра P1 для контроля перепада; доступна только у HC-011/30.
Характеристики: Модульный компенсатор давления HC-011/30/M
| Параметр | Данные |
|---|---|
| Серия | HC, модульный компенсатор давления |
| Размер по ISO 4401 | ISO 4401 размер 06 |
| Перепад Δp (путь потока) | регулируемый 5–35 бар |
| Перепад на клапане | 10–70 бар |
| Предел по расходу | 50 л/мин |
| Давление на входе | до 350 бар |
| Масса | 2 кг |
| Монтаж | ISO 4401-03-02-0-05 |
| Крепёж | 4 винта M5 |
| Кольца | 4 кольца OR 108 |
| Материал уплотнений | NBR |
Расшифровка обозначения Модульный компенсатор давления HC-011/30/M
- HC-0 — серия HC, типоразмер 06
- 11 — двухходовое исполнение с постоянным перепадом между P и рабочим портом
- /30 — регулируемый 5–35 бар
- /M — порт манометра P1
- без суффикса — уплотнения NBR
Расход и перепад: расчёт для Модульный компенсатор давления HC-011/30/M
Насос 40 см³ × 1450 об/мин — 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, выше 50 л/мин. Потеря давления на всём клапане вдвое больше настройки на пути: 5 × 2 = 10; 35 × 2 = 70 бар. Падение давления в максимально открытом состоянии читают по графикам листа D150; значения с графика приблизительные.
Сборка пакета с Модульный компенсатор давления HC-011/30/M
Рядом нужен дроссель или распределитель, расход которого стабилизируется. Модульный дроссель — Дроссель модульный; быстрое/медленное переключение — Клапан модульный быстро/медленно DHQ и DKQ. Манометр на порт P1 (G 1/4) помогает проверить перепад — нужен манометр на 40–100 бар.
Соседние исполнения и замена
Соседние коды: Модульный компенсатор давления HC-011/30; Модульный компенсатор давления KC-011/30; Компенсатор давления модульный JPC-211/30. Рядом по серии: Компенсатор давления модульный JPC-211/30 для размера 16. Раздел серии — Компенсатор давления модульный; общий каталог — Аксессуары и комплектующие.
Чего не делать с Модульный компенсатор давления HC-011/30/M
Класс чистоты 20/18/15. Для фиксированного перепада 8 бар типоразмер только 06. Не превышайте 50 л/мин и 350 бар на входе.
Установка Модульный компенсатор давления HC-011/30/M
Положение монтажа любое; плита Ra 0,4, плоскостность 0,01/100. Поверхность ISO 4401-03-02-0-05; 4 винта M5; кольца: 4 кольца OR 108; каналы не более Ø7,5 мм. Окружающая температура: стандарт −30…+80 °C, /PE −20…+70 °C, /BT −40…+70 °C.
Жидкость и уплотнения
Минеральные масла HL, HLP, HLPD, HVLP, HVLPD работают с NBR, FKM и HNBR; HFDU и HFDR требуют FKM (/PE); на HFC ставят NBR или HNBR (/BT). Вязкость — рекомендуемая 15–100 мм²/с, допустимая 2,8–500 мм²/с. Температура жидкости: NBR — −20…+60 °C (HFC до +50 °C), FKM — −20…+80 °C, HNBR — −40…+60 °C (HFC до +50 °C).
Для заказа «Модульный компенсатор давления HC-011/30/M» пришлите код модуля целиком, перепад, материал уплотнений и количество; поставка по России и СНГ.
