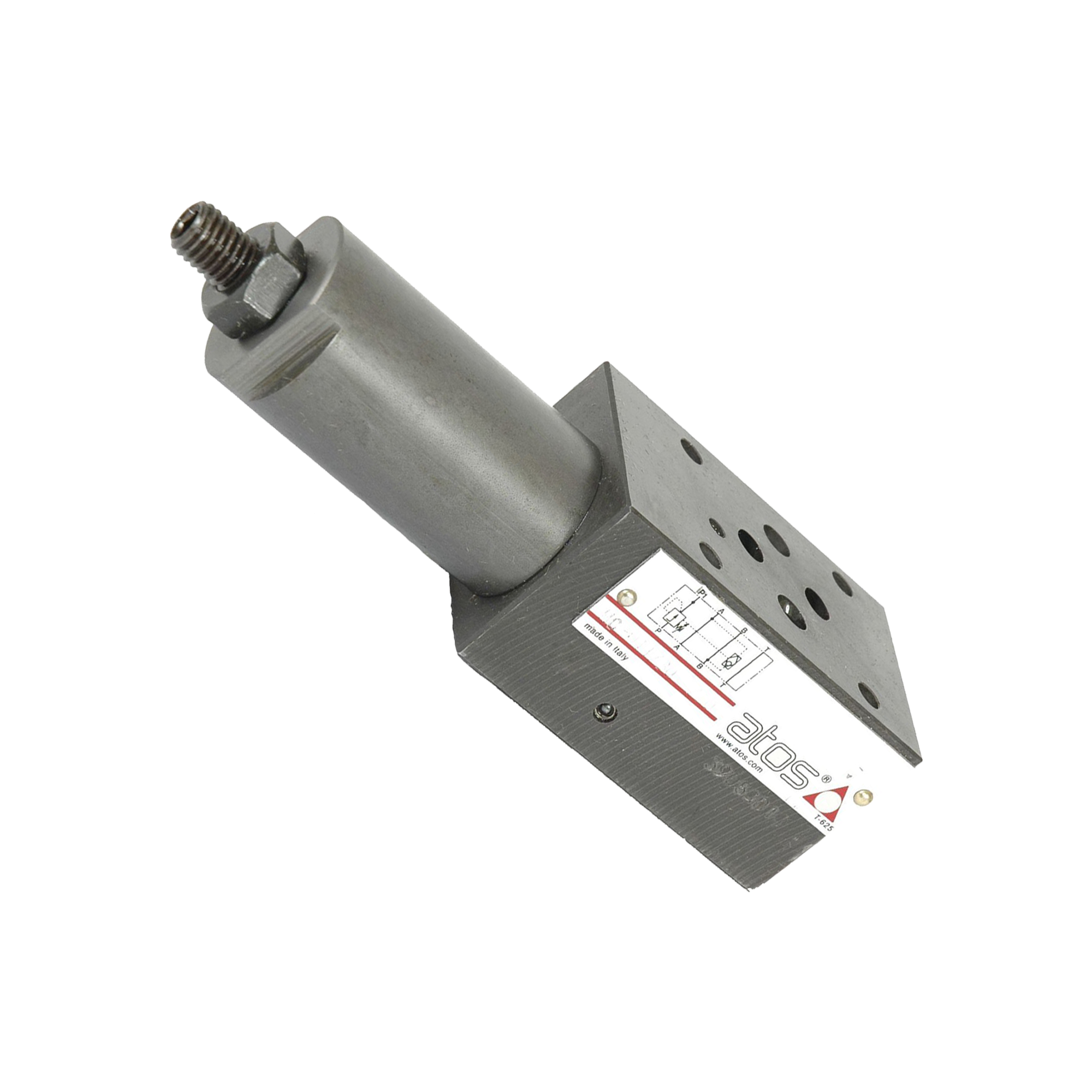

Модульный компенсатор давления HC-011/30/P
- Тип
- двухходовой модульный компенсатор давления
- Типоразмер
- размер 06
- Расход
- до 50 л/мин
- Максимальное давление
- 350 бар на входе
- Давление настройки
- Δp 5…35 бар (регулируемый)
- Материал уплотнений
- NBR
Модульный компенсатор давления HC-011/30/P ставится в пакет под распределитель ISO 4401 размера 06 и стабилизирует перепад давления: регулируемый 5–35 бар, поток до 50 л/мин. Вес 2 кг. Уплотнения — NBR.
Как работает Модульный компенсатор давления HC-011/30/P
Постоянный перепад на пути потока даёт постоянный расход при колебаниях давления. Перепад для одного пути потока — регулируемый 5–35 бар; на всём клапане это 10–70 бар. Выбор источника управления делает автоматика: переключатель пилотирования входит в состав модуля. Перепад регулируют, ослабив контргайку и вращая винт пилотного устройства; вращение по часовой стрелке увеличивает перепад.
Характеристики: Модульный компенсатор давления HC-011/30/P
| Параметр | Данные |
|---|---|
| Семейство | HC, модульный компенсатор давления |
| Размер плиты | ISO 4401 размер 06 |
| Перепад Δp (путь потока) | регулируемый 5–35 бар |
| Перепад на клапане | 10–70 бар |
| Максимальный расход | 50 л/мин |
| Давление на входе | до 350 бар |
| Масса | 2 кг |
| Монтаж | ISO 4401-03-02-0-05 |
| Крепёж | 4 винта M5 |
| Кольца | 4 кольца OR 108 |
| Тип уплотнений | NBR |
Расшифровка обозначения Модульный компенсатор давления HC-011/30/P
- HC-0 — серия HC, типоразмер 06
- 11 — двухходовое исполнение с постоянным перепадом между P и рабочим портом
- /30 — регулируемый 5–35 бар
- без суффикса — уплотнения NBR
- /P — в таблице D150 суффикс не описан, подтвердим по заявке
Подбор по расходу: Модульный компенсатор давления HC-011/30/P
Условным примером: насос 40 см³ при 1450 об/мин даёт 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин; предел 50 л/мин превышен. Так как перепад возникает на двух путях, суммарно получается 5 × 2 = 10; 35 × 2 = 70 бар. Точный перепад при полном потоке берут с кривых Q/Δp листа.
Сборка пакета с Модульный компенсатор давления HC-011/30/P
Компенсатор ставят в пакет вместе с дросселем или пропорциональным распределителем: сам по себе он расход не задаёт. Модульный дроссель — Дроссель модульный; быстрое/медленное переключение — Клапан модульный быстро/медленно DHQ и DKQ. Винты зависят от числа модулей в пакете.
Чем заменить и что рядом
Ближайшие позиции серии: Компенсатор давления модульный JPC-211/30/BT; Модульный компенсатор давления HC-011/8; Компенсатор давления модульный JPC-211/30. Для размера 16 — Компенсатор давления модульный JPC-211/30. Вся серия собрана в разделе Компенсатор давления модульный, а группа целиком — Аксессуары и комплектующие.
Подбор и ограничения
Суффикс /P в таблице D150 не описан; значение подтвердим по заявке. Предел размера 06 — 50 л/мин. Класс чистоты 20/18/15. Исполнение /8 бывает только у HC.
Монтаж и обслуживание
Окружающая температура: стандарт −30…+80 °C, /PE −20…+70 °C, /BT −40…+70 °C. Поверхность ISO 4401-03-02-0-05; 4 винта M5; кольца: 4 кольца OR 108; каналы не более Ø7,5 мм.
Жидкость и уплотнения
Рабочая вязкость масла: 15–100 мм²/с, предельно допустимая — 2,8–500 мм²/с. Температура жидкости: NBR — −20…+60 °C (HFC до +50 °C), FKM — −20…+80 °C, HNBR — −40…+60 °C (HFC до +50 °C). Минеральные масла HL, HLP, HLPD, HVLP, HVLPD работают с NBR, FKM и HNBR; HFDU и HFDR требуют FKM (/PE); на HFC ставят NBR или HNBR (/BT).
Запросите «Модульный компенсатор давления HC-011/30/P» заявкой: укажите код модуля целиком, перепад, материал уплотнений и количество — пришлём цену и срок; поставка по России и СНГ.
