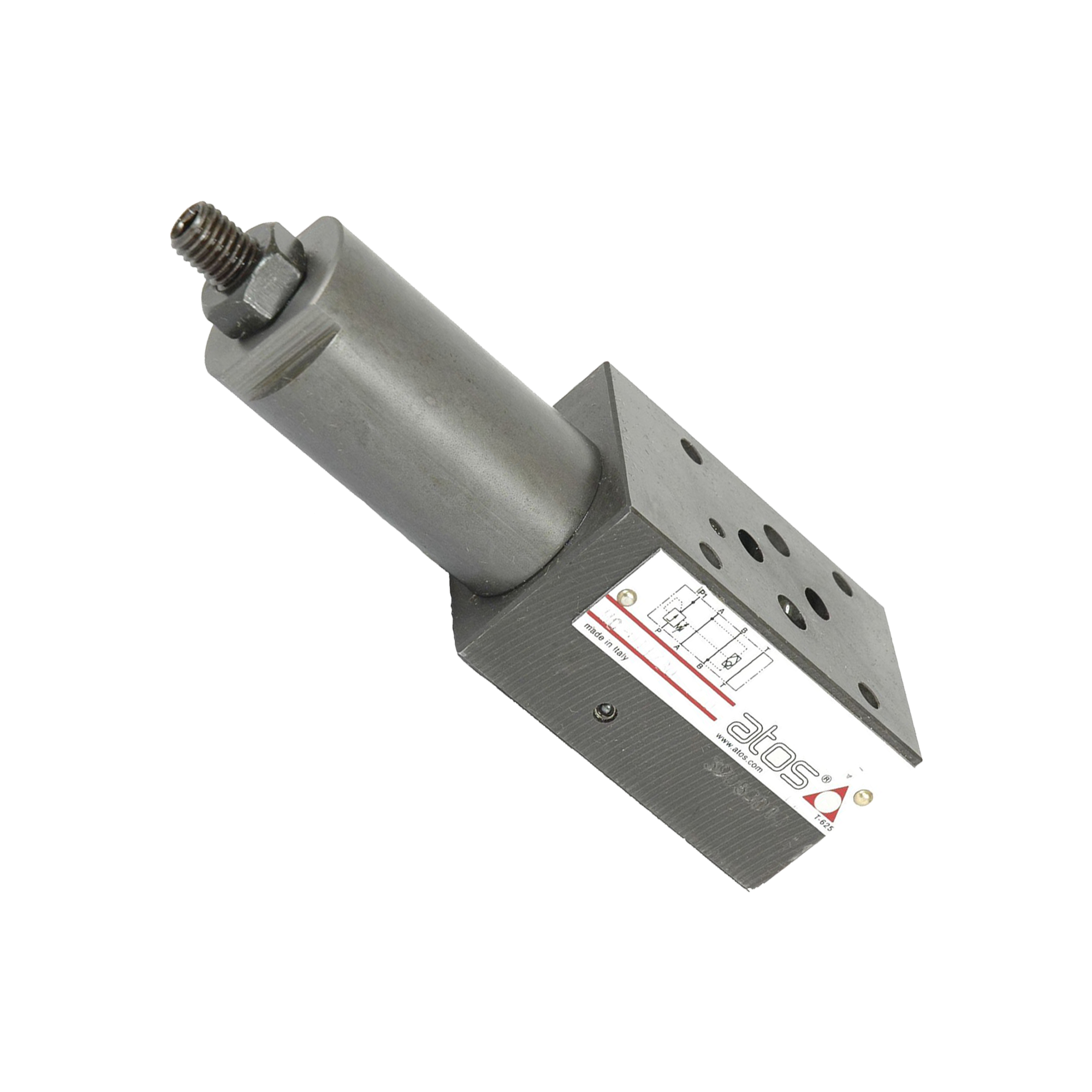

Компенсатор давления модульный JPC-211/30/BT
- Тип
- двухходовой модульный компенсатор давления
- Типоразмер
- размер 16
- Расход
- до 200 л/мин
- Максимальное давление
- 350 бар на входе
- Давление настройки
- Δp 5…35 бар (регулируемый)
- Материал уплотнений
- HNBR
Компенсатор давления модульный JPC-211/30/BT ставится в пакет под распределитель ISO 4401 размера 16 и стабилизирует перепад давления: регулируемый 5–35 бар, поток до 200 л/мин. Масса по листу — 6 кг. Уплотнения — HNBR.
Компенсатор давления модульный JPC-211/30/BT: постоянный перепад
Постоянный перепад на пути потока даёт постоянный расход при колебаниях давления. Регулируемый перепад 5–35 бар на одном пути, суммарно по клапану 10–70 бар. Выбор источника управления делает автоматика: переключатель пилотирования входит в состав модуля. Настройка — винтом пилотного устройства: по часовой стрелке перепад растёт.
Характеристики: Компенсатор давления модульный JPC-211/30/BT
| Параметр | Значение |
|---|---|
| Семейство | JPC, модульный компенсатор давления |
| Типоразмер | ISO 4401 размер 16 |
| Перепад Δp (путь потока) | регулируемый 5–35 бар |
| Перепад на клапане | 10–70 бар |
| Максимальный расход | 200 л/мин |
| Давление на входе | до 350 бар |
| Масса | 6 кг |
| Монтаж | ISO 4401-07-07-0-05 |
| Крепёж | 4 винта M10 и 2 винта M6 |
| Кольца | 4 кольца OR 130 и 2 кольца OR 109 |
| Материал уплотнений | HNBR |
Как читается код Компенсатор давления модульный JPC-211/30/BT
- JPC-2 — серия JPC, типоразмер 16
- 211 — двухходовое исполнение с постоянным перепадом между P и рабочим портом
- /30 — регулируемый 5–35 бар
- /BT — уплотнения HNBR
Подбор по расходу: Компенсатор давления модульный JPC-211/30/BT
Условным примером: насос 16 см³ при 1450 об/мин даёт 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин; предел 200 л/мин не превышен. Так как перепад возникает на двух путях, суммарно получается 5 × 2 = 10; 35 × 2 = 70 бар. Падение давления в максимально открытом состоянии читают по графикам листа D150; значения с графика приблизительные.
Что заказать вместе с компенсатором
Рядом нужен дроссель или распределитель, расход которого стабилизируется. Модульный дроссель — Дроссель модульный; быстрое/медленное переключение — Клапан модульный быстро/медленно DHQ и DKQ. Винты нужной длины считают по высоте пакета.
Соседние исполнения и замена
Ближайшие позиции серии: Компенсатор давления модульный JPC-211/30; Модульный компенсатор давления HC-011/30/P; Модульный компенсатор давления KC-011/30. HC (06), KC (10), JPC (16) — три размера серии. Раздел серии — Компенсатор давления модульный; общий каталог — Аксессуары и комплектующие.
Чего не делать с Компенсатор давления модульный JPC-211/30/BT
Чистота масла — не хуже ISO 4406 20/18/15. Исполнение /8 бывает только у HC. Предел размера 16 — 200 л/мин.
Установка Компенсатор давления модульный JPC-211/30/BT
Поверхность ISO 4401-07-07-0-05; 4 винта M10 и 2 винта M6; кольца: 4 кольца OR 130 и 2 кольца OR 109; каналы не более Ø20 мм. Температура окружающей среды зависит от уплотнений. Установка в любом положении.
Жидкость и уплотнения
Минеральные масла HL, HLP, HLPD, HVLP, HVLPD работают с NBR, FKM и HNBR; HFDU и HFDR требуют FKM (/PE); на HFC ставят NBR или HNBR (/BT). Температура жидкости: NBR — −20…+60 °C (HFC до +50 °C), FKM — −20…+80 °C, HNBR — −40…+60 °C (HFC до +50 °C). Вязкость — рекомендуемая 15–100 мм²/с, допустимая 2,8–500 мм²/с.
Запросите «Компенсатор давления модульный JPC-211/30/BT» заявкой: укажите код модуля целиком, перепад, материал уплотнений и количество — пришлём цену и срок; поставка по России и СНГ.
