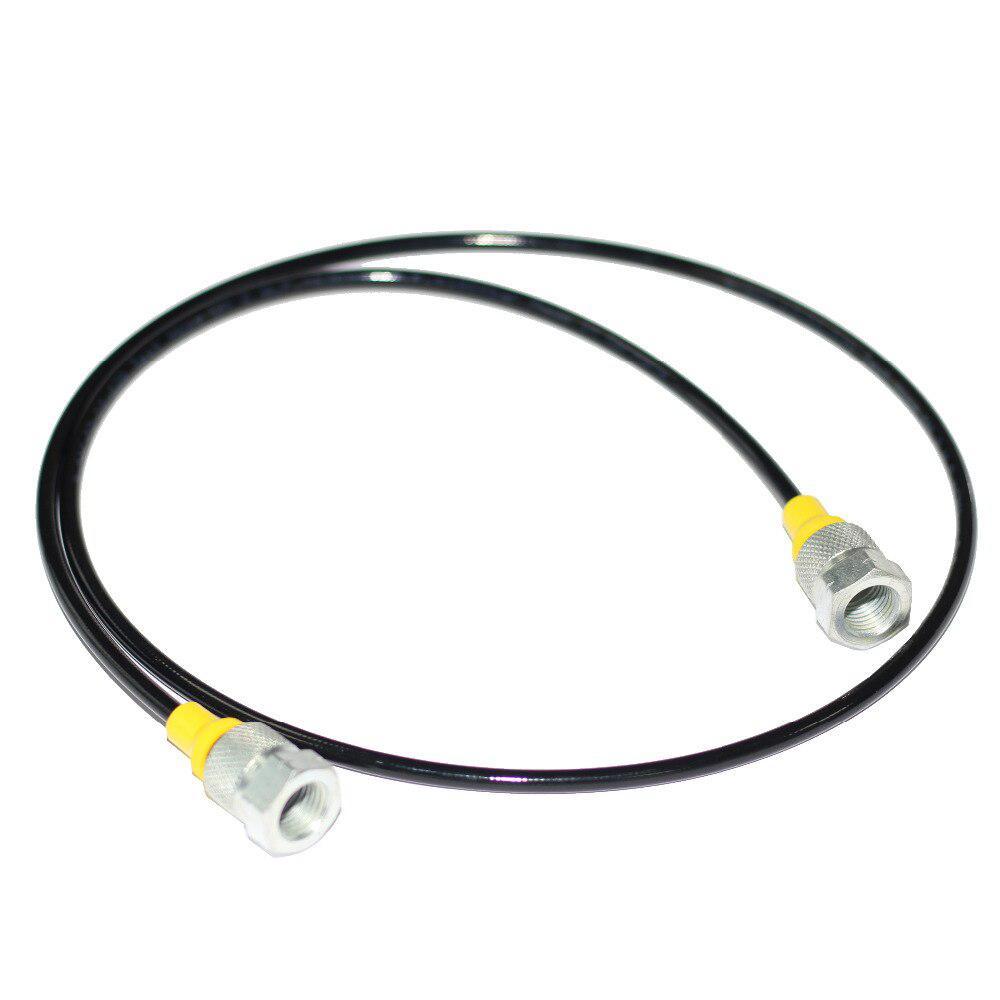

Контрольная точка замера давления на гибком шланге Flex. DN2 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5/Р

Чтобы снять давление в линии, не останавливая её, ставят «Контрольная точка замера давления на гибком шланге Flex. DN2 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5/Р»: контрольную точку замера давления с гибким шлангом длиной 1000 мм. Из названия видно: присоединительная резьба M16×1,5, адаптер манометра G1/4, шланг 1000 мм. Остальные характеристики в каталогах INTEVA v12 не описаны.

Что это и где применяется

Через точку замера манометр подключают без разборки трубопровода: достаточно навернуть штуцер на порт.

Гибкий шланг позволяет снимать показания там, где прямой доступ к порту неудобен.

Две резьбы в названии выполняют разные задачи: M16×1,5 — присоединение к порту линии, G1/4 — подключение манометра.

Характеристики: Контрольная точка замера давления на гибком шланге Flex. DN2 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5/Р

В таблицу попало только то, что подтверждает обозначение позиции или каталог INTEVA v12.

Разбор наименования «Контрольная точка замера давления на гибком шланге Flex. DN2 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5/Р»

Название читается по частям: «Контрольная точка замера давления» — тип изделия; «на гибком шланге Flex» — вариант со шлангом; «M16x1,5» — резьба присоединения.

«Ad.Man.1/4″» (в разных написаниях) — адаптер манометра на 1/4 дюйма; «Con.M.» или «Con M» — соединение с резьбой M16×1,5.

Суффикс «/P» в конце названия нашей базой не расшифровывается; значение подтвердим по заявке.

На что обратить внимание в данных

Контрольные точки замера в каталогах INTEVA v12 не описаны; таблицу параметров в карточке мы не заполняем выдуманными данными.

В конце названия стоит суффикс «/P» (в некоторых позициях вместо латинской «P» — кириллическая «Р»). Это вопрос оформления карточки; суффикс мы подтвердим по заявке.

Расчёт и арифметика для «Контрольная точка замера давления на гибком шланге Flex. DN2 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5/Р»

Достижимость шланга. 1000 мм ÷ 1000 = 1 м; реальное расстояние от порта до манометра чуть меньше, потому что шланг изгибается.

Для шланга DN2 длиной 1000 мм объём масла равен 3,14 × 2² ÷ 4 × 1000 = 3140 мм³ = 3,14 см³; на малых контурах это не мелочь.

Максимальное давление этой точки замера каталог не называет. Для линии на 160 бар (160 бар × 0,1 = 16 МПа) подтверждайте значение у нас до заказа.

Принадлежности к «Контрольная точка замера давления на гибком шланге Flex. DN2 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5/Р»

К точке замера нужен манометр нужной шкалы с резьбой G1/4. Шкалу подбирают по максимуму линии.

Манометр подключают через кран манометра: смотрите Краны манометра.

Кольца и шайбы для резьбовых соединений собраны в разделе Резинометаллические уплотнения.

Аналоги и замена

Если нужен соседний вариант, посмотрите Контрольная точка замера давления на гибком шланге Flex. 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5 и Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”/P. Все исполнения собраны в разделе «Контрольная точка замера давления».

Замена: точка замера с той же резьбой M16×1,5 и тем же адаптером. Длина шланга выбирается под компоновку; сверьте её с расстоянием от порта до манометра.

Ограничения применения

Не подсоединяйте манометр к линии, давление которой выше допустимого для точки замера: значение нужно подтвердить.

Мелкая резьба M16×1,5 боится перетяжки; затягивать нужно ключом, без рывков.

Шланг не должен перегибаться и тереться об острые кромки: каталога по радиусу изгиба нет, поэтому прокладывайте плавно.

Как ставить и обслуживать

Монтаж: порт чист, уплотнение установлено, давление сброшено.

После подключения плавно поднимите давление и проверьте стык на подтёки.
