Контрольная точка замера давления M16x1,5 B G1/4 Tp3 NBR +TpB ant

Позиция Контрольная точка замера давления M16x1,5 B G1/4 Tp3 NBR +TpB ant служит для подключения манометра к линии. В каталогах INTEVA v12 этой позиции нет, поэтому параметры подтверждаем по заявке. Давление и присоединительные размеры по каталогу мы не называем: известны только те, что видны в названии.

Для чего нужна позиция и как она работает

Точка замера позволяет подключить манометр к рабочей линии, не разбирая её и не останавливая систему.

В названии есть резьба M16x1,5 со стороны линии и переходник на 1/4" (AdMan 1/4) для манометра; слова Tp3, TpB и ant в каталогах INTEVA v12 не описаны, поэтому мы их не толкуем.

Позиции этого раздела в каталогах INTEVA v12 нет: поэтому давление, материал, класс чистоты и тип уплотнений мы подтверждаем по заявке.

Точка с резьбой M16x1,5 и G1/4 ставится прямо в блок или фитинг; манометр подключают к ней напрямую или через переходник.

Контрольная точка замера давления M16x1,5 B G1/4 Tp3 NBR +TpB ant: основные параметры

В таблицу попало только то, что подтверждает обозначение позиции или каталог INTEVA v12.

Что говорит название позиции

Слева направо: «контрольная точка замера давления» — вид изделия; M16x1,5 — присоединительная резьба; G1/4 — резьба 1/4" BSPP; NBR — материал колец; Tp3, TpB, ant — пометки, которых нет в каталогах INTEVA v12.

Название читается так: точка замера с резьбой M16x1,5 и G1/4, кольца NBR; пометки Tp3, TpB, ant мы не расшифровываем.

Расчёт и арифметика для «Контрольная точка замера давления M16x1,5 B G1/4 Tp3 NBR +TpB ant»

Как подобрать шкалу манометра. Общепринятое правило — чтобы рабочее давление приходилось примерно на две трети шкалы. Для рабочего давления 160 бар получаем шкалу 250 бар: 160 ÷ 250 = 0,64. А если рабочее давление 250 бар, то шкала по этому правилу — около 250 ÷ 0,67 = 373 бар.

Объём измерения: точка замера не потребляет масла, кроме объёма, нужного для заполнения манометра, поэтому система останавливается не для измерения, а только для установки точки.

Что заказать вместе

К точке замера нужен манометр на подходящую шкалу и переходник под резьбу точки. Краны для отсечки прибора — в разделе «Краны манометра».

Если точку нужно отсечь от линии, рядом ставят шаровой кран: смотрите раздел «Краны шаровые INTEVA».

Соседние исполнения и замена

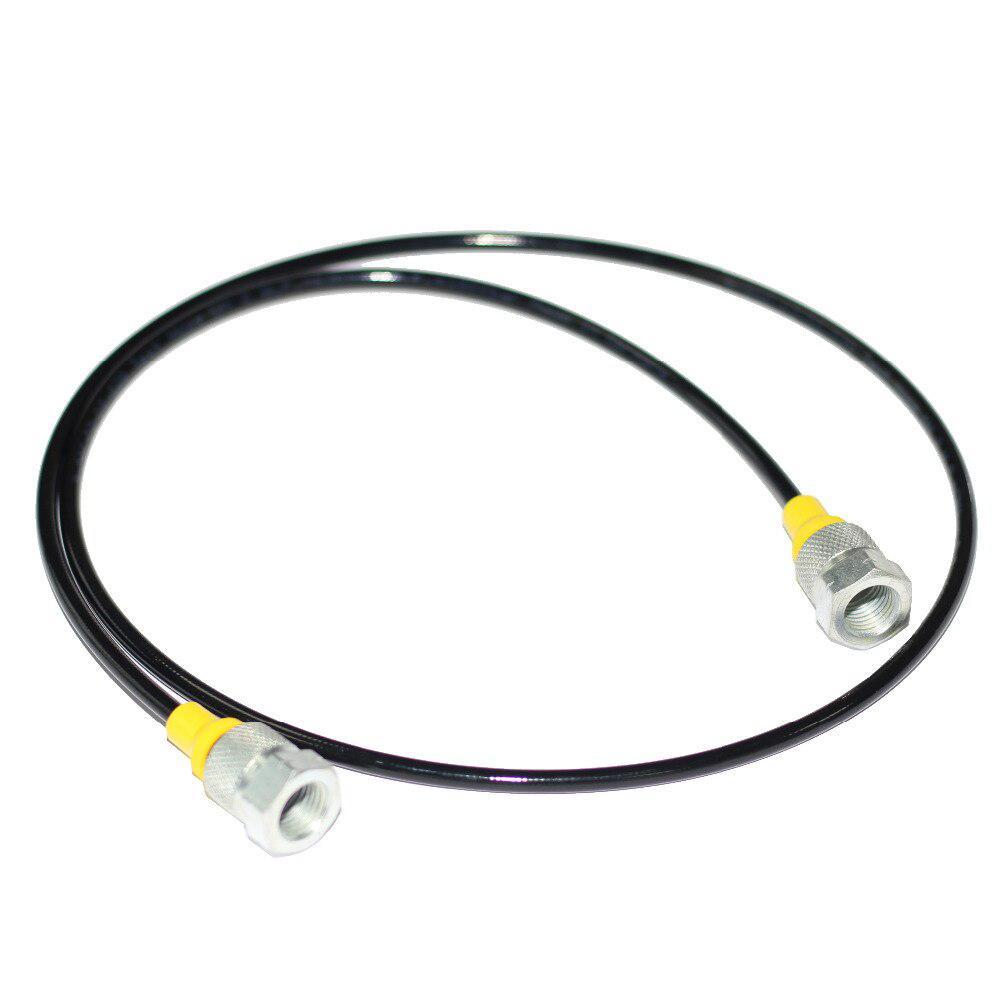

Рядом в линейке стоят Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P и Контрольная точка замера давления на гибком шланге Flex. 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5. Весь ряд — в разделе «Контрольная точка замера давления».

Другие длины шлангов и варианты присоединения — в разделе «Контрольная точка замера давления».

Подбор и ограничения

Не подключайте манометр, шкала которого меньше рабочего давления: стрелка уйдёт за предел и прибор выйдет из строя.

Давление и температура для этой позиции в каталогах INTEVA v12 не названы; без документов на изделие верхний предел давления мы не утверждаем.

Не подключайте прибор к линии под давлением без сброса: следуйте инструкции на изделие.

Как ставить и обслуживать

Сначала остановите систему и снимите давление в линии, и только потом разбирайте, ставьте или переставляйте деталь: изготовитель требует этого в инструкциях.

Точку замера ставят в доступном месте, чтобы прибор было удобно подключать.
