Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”+ConM16x1,5

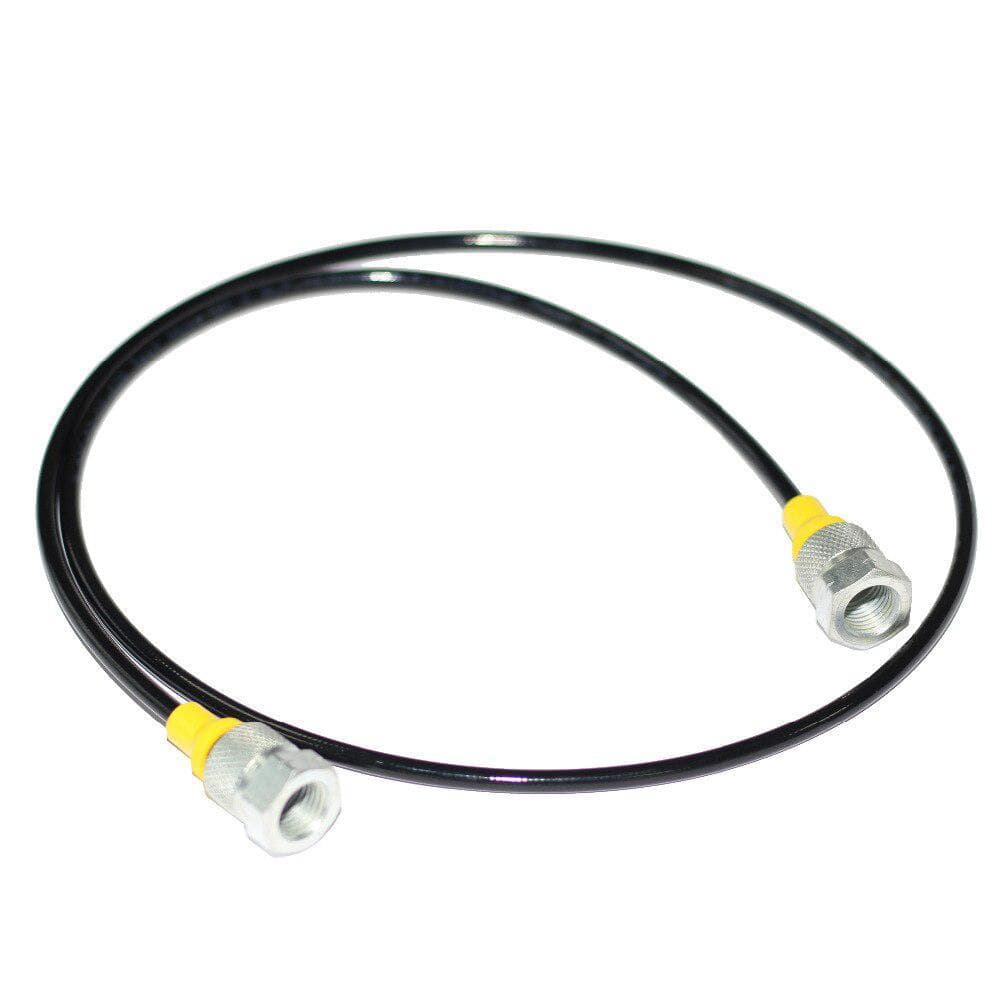

Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”+ConM16x1,5 — контрольная точка замера давления: штуцер для подключения манометра к линии без её разборки, на гибком шланге длиной 500 мм. Резьба точки подключения — M16×1,5, манометрический адаптер — 1/4″ (G1/4), длина шланга — 500 мм; прочие данные подтвердим по заявке.

Для чего нужна позиция и как она работает

Контрольная точка замера давления ввинчивается в измерительный порт, и к ней подключают манометр или датчик. Линию при этом не вскрывают.

Резьба M16×1,5 — метрическая, мелкая; совпадает с обозначением в названии. Манометрический адаптер — резьба 1/4 дюйма (G1/4 по ISO 228-1).

В названии нет материала уплотнений; по каталогу INTEVA NBR работает от −30 до +100 °C, но для этой позиции материал подтвердим по заявке.

Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”+ConM16x1,5: основные параметры

Таблица собрана из кода и наименования позиции и каталога INTEVA v12; чего каталог не подтверждает, в таблицу не вошло.

Что указано в наименовании

Название читается по частям: «Контрольная точка замера давления» — тип изделия; «на гибком шланге Flex» — вариант со шлангом; «M16x1,5» — резьба присоединения.

«Ad.Man.1/4″» (в разных написаниях) — адаптер манометра на 1/4 дюйма; «Con.M.» или «Con M» — соединение с резьбой M16×1,5.

Лишних суффиксов в названии нет, кроме указанных частей.

На что обратить внимание в данных

Позиция стоит в разделе INTEVA, но в каталогах INTEVA v12 контрольных точек нет, поэтому давление, материал корпуса и допустимую температуру мы называем только после подтверждения.

Подбор по цифрам: расчёт

Достижимость шланга. 500 мм ÷ 1000 = 0,5 м; реальное расстояние от порта до манометра чуть меньше, потому что шланг изгибается.

Максимальное давление этой точки замера каталог не называет. Для линии на 160 бар (160 бар × 0,1 = 16 МПа) подтверждайте значение у нас до заказа.

Что заказать вместе

Манометр с резьбой 1/4″ подбирают отдельно; шкала — по давлению вашей линии.

Манометр подключают через кран манометра: смотрите Краны манометра.

Кольца и шайбы для резьбовых соединений собраны в разделе Резинометаллические уплотнения.

Чем заменить «Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”+ConM16x1,5»

Если нужен соседний вариант, посмотрите Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si и Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5. Остальные позиции — в разделе «Контрольная точка замера давления».

Замена: точка замера с той же резьбой M16×1,5 и тем же адаптером. Длина шланга выбирается под компоновку; сверьте её с расстоянием от порта до манометра.

Ограничения применения

Не подсоединяйте манометр к линии, давление которой выше допустимого для точки замера: значение нужно подтвердить.

Не затягивайте штуцер сверх меры: мелкая метрическая резьба срывается легче крупной.

Шланг не должен перегибаться и тереться об острые кромки: каталога по радиусу изгиба нет, поэтому прокладывайте плавно.

Установка и обслуживание «Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”+ConM16x1,5»

Монтаж: порт чист, уплотнение установлено, давление сброшено.

Проверьте на подтёки после подключения: капля на стыке — повод подтянуть или заменить кольцо.

Что чаще всего спрашивают

Какая резьба у «Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”+ConM16x1,5»?

Присоединение — M16×1,5; адаптер манометра — 1/4″ (G1/4). Это следует из названия позиции.

Какое давление выдерживает «Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”+ConM16x1,5»?

Допустимое давление в карточке не указано, и в каталогах INTEVA позиции нет; значение подтвердим по заявке.

Зачем нужна контрольная точка замера давления?

Чтобы подключать манометр или датчик к линии без её разборки и останова.

Для заказа «Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”+ConM16x1,5» пришлите резьбу порта, нужную длину шланга, давление линии, тип манометра и количество. Везём в регионы России и страны СНГ.
