Контрольная точка замера давления

Контрольная точка замера давления — это штуцер с обратным клапаном, к которому подключают манометр или измерительный шланг, не останавливая систему и не сливая масло. Точку ставят в блок, на фитинг или в линию заранее, а при наладке и диагностике к ней за секунды подсоединяют прибор. В разделе INTEVA собраны сами точки замера и комплекты с гибким шлангом разной длины.

Контрольная точка замера давления: позиции раздела

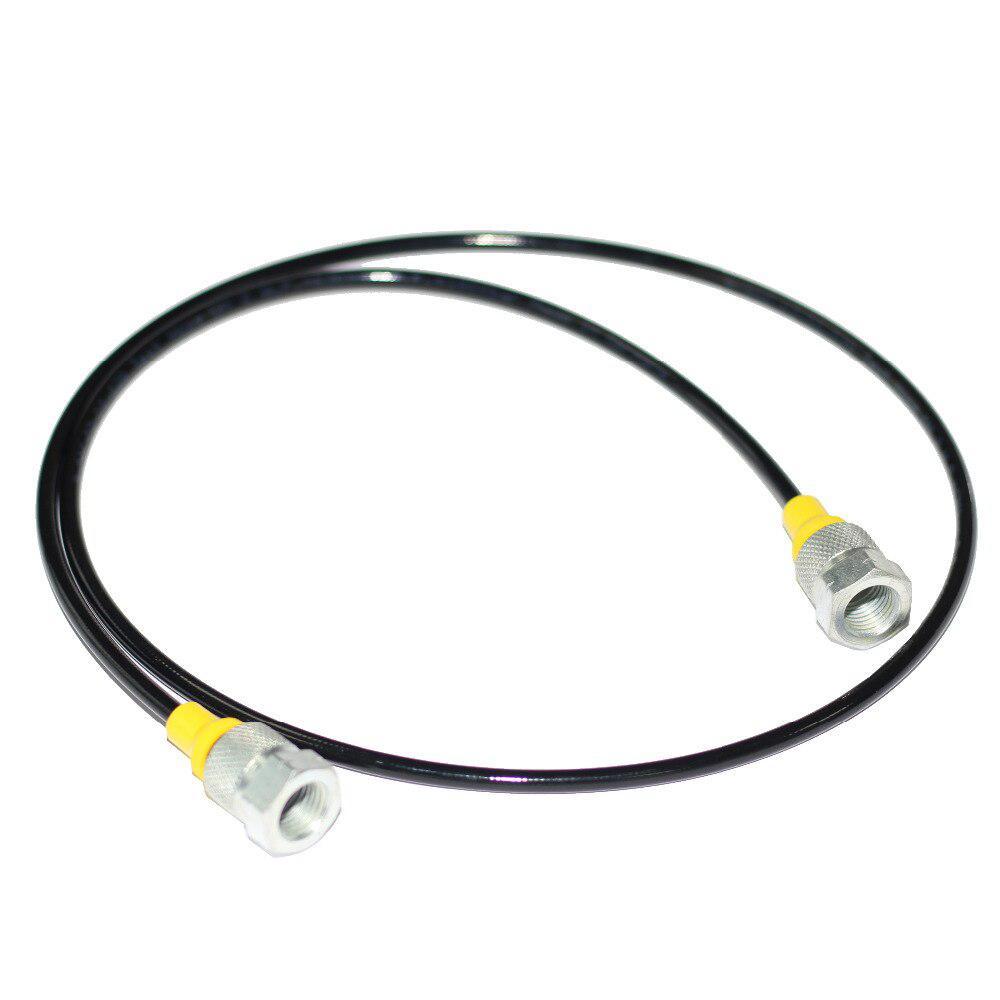

По наименованиям видно две группы. Первая — точки с присоединением M16x1,5 и резьбой G1/4 со стороны линии, уплотнения NBR: M16x1,5, G1/4, NBR и Mini M. M16x1,5, G1/4, NBR. Вторая — точки на гибком шланге с переходником под манометр 1/4": длиной 500 мм (Flex 500 мм), 1000 мм (Flex 1000 мм) и 2000 мм (Flex 2000 мм).

Сокращения в именах (Tp3, TpA, TpB, Mini M., Flex., «/P») в каталоге INTEVA не расшифрованы — их значение подтверждаем по заявке.

Как выбрать контрольная точка замера давления

Сначала — резьба установки в линию: если в блоке есть отверстие G1/4, точку ставят прямо в него. Затем — присоединение прибора: M16x1,5 — распространённый вариант, и ответная гайка шланга или манометра должна ему соответствовать. Если точка находится в труднодоступном месте или рядом с горячими узлами, удобнее комплект на гибком шланге: манометр выводят на панель, а длину шланга выбирают по расстоянию — 500, 1000 или 2000 мм.

Где ставить контрольная точка замера давления

Точки замера размещают там, где давление может понадобиться при поиске неисправности: после насоса, перед и после фильтра, в линиях A и B исполнительных механизмов, на входе в редукционные и предохранительные клапаны. Если такие точки заложены при сборке, диагностика сводится к подключению манометра, а не к разборке соединений. Поэтому контрольная точка замера давления выгодно ставить сразу на новое оборудование, а не добавлять при первой поломке.

Уплотнения

NBR у INTEVA работает от −30 до +100 °C и подходит для минеральных масел. Если в системе горячая или специальная жидкость, возможность исполнения с другими кольцами уточняйте по заявке: у производителя есть Viton (от −10 до +200 °C) и EPDM (от −40 до +150 °C).

Безопасная работа

Подключать прибор к точке замера удобнее при сброшенном давлении — так требует и общее правило INTEVA для арматуры: перед монтажом и обслуживанием систему отключают и сбрасывают давление. Колпачок точки после измерения возвращают на место: открытая точка собирает грязь, а грязь — основная причина отказов. Перед измерением проверяют, что шкала манометра соответствует давлению в линии.
