Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si
- Тип
- Гидрооборудование
Чтобы снять давление в линии, не останавливая её, ставят «Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si»: контрольную точку замера давления в компактном исполнении Mini. Резьба точки подключения — M16×1,5, манометрический адаптер — 1/4″ (G1/4); прочие данные подтвердим по заявке.
Назначение и принцип работы «Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si»
Через точку замера манометр подключают без разборки трубопровода: достаточно навернуть штуцер на порт.
Компактное исполнение Mini занимает минимум места на корпусе гидроаппарата.
Резьба M16×1,5 — метрическая, мелкая; совпадает с обозначением в названии. Манометрический адаптер — резьба 1/4 дюйма (G1/4 по ISO 228-1).
Технические характеристики: Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si
| Параметр | Значение |
|---|---|
| Изделие | контрольная точка замера давления |
| Исполнение | Mini |
| Адаптер манометра | 1/4″ (G1/4) |
| Уплотнение по наименованию | NBR |
| Давление и материал | уточним по заявке |
| Присоединительная резьба | M16×1,5 |
В таблицу попало только то, что подтверждает обозначение позиции или каталог INTEVA v12.
Разбор наименования «Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si»
Название читается по частям: «Контрольная точка замера давления» — тип изделия; «Mini» — компактное исполнение; «M16x1,5» — резьба присоединения.
«B G1/4» — присоединение манометра по резьбе G1/4; «Tp3» и «TpA Plas. Si» — обозначения из карточки, которые мы по каталогу не расшифровываем.
Сокращения Tp3 и TpA нам известны только по названию карточки; их значение подтвердим по заявке.
Что в данных карточки расходится с каталогом
Контрольные точки замера в каталогах INTEVA v12 не описаны; таблицу параметров в карточке мы не заполняем выдуманными данными.
Расчёт и арифметика для «Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si»
Давление: условная линия на 160 бар = 160 бар × 0,1 = 16 МПа. Допустимое давление точки замера в карточке не указано, поэтому сверьте его с давлением линии перед установкой.
Принадлежности к «Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si»
К точке замера нужен манометр нужной шкалы с резьбой G1/4. Шкалу подбирают по максимуму линии.
Манометр подключают через кран манометра: смотрите Краны манометра.
Уплотнения под штуцеры — в разделе Резинометаллические уплотнения.
Соседние исполнения и замена

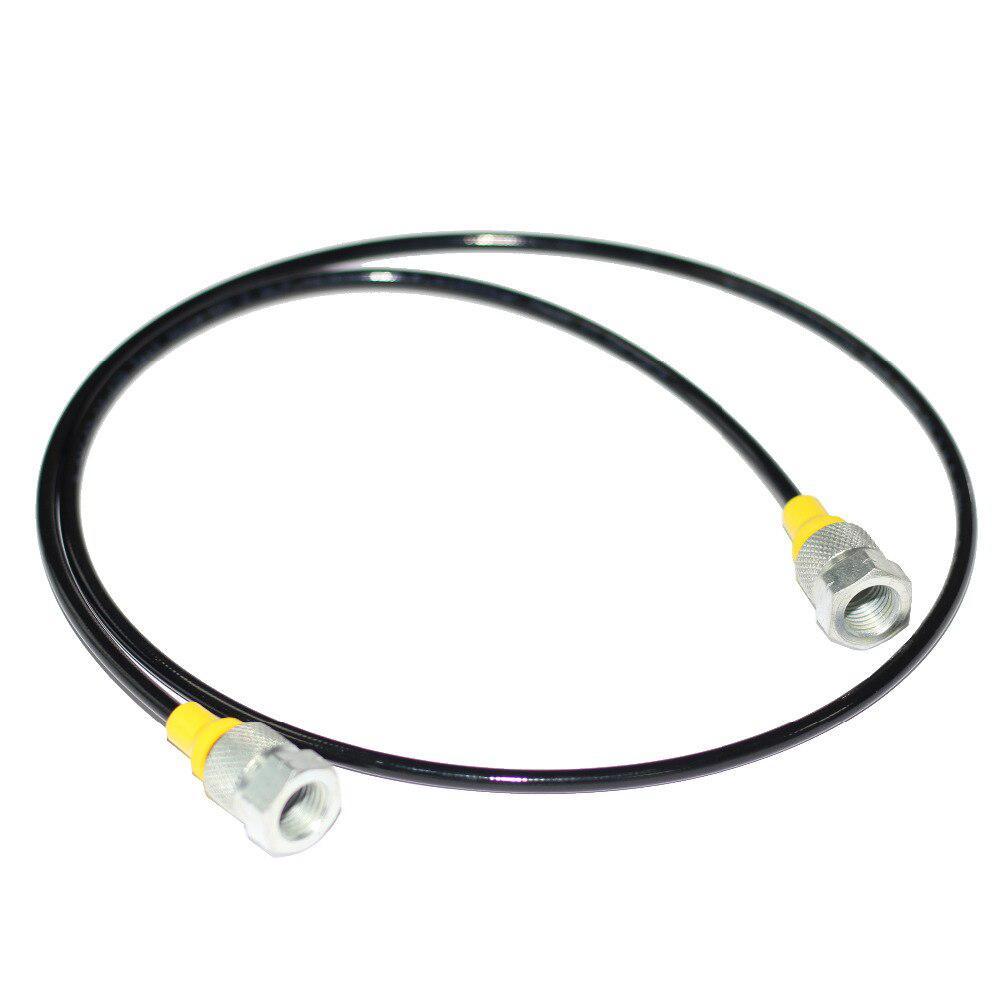

Рядом в линейке стоят Контрольная точка замера давления M16x1,5 B G1/4 Tp3 NBR +TpB ant и Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P. Все исполнения собраны в разделе «Контрольная точка замера давления».
Замена: точка замера с той же резьбой M16×1,5 и тем же адаптером. Длина шланга выбирается под компоновку; сверьте её с расстоянием от порта до манометра.
Ограничения применения
Не подсоединяйте манометр к линии, давление которой выше допустимого для точки замера: значение нужно подтвердить.
Не затягивайте штуцер сверх меры: мелкая метрическая резьба срывается легче крупной.
Шланг не должен перегибаться и тереться об острые кромки: каталога по радиусу изгиба нет, поэтому прокладывайте плавно.
Монтаж и обслуживание
Перед установкой протрите порт и резьбу, убедитесь, что уплотнение на месте. Давление в линии сбросьте.
Проверьте на подтёки после подключения: капля на стыке — повод подтянуть или заменить кольцо.
