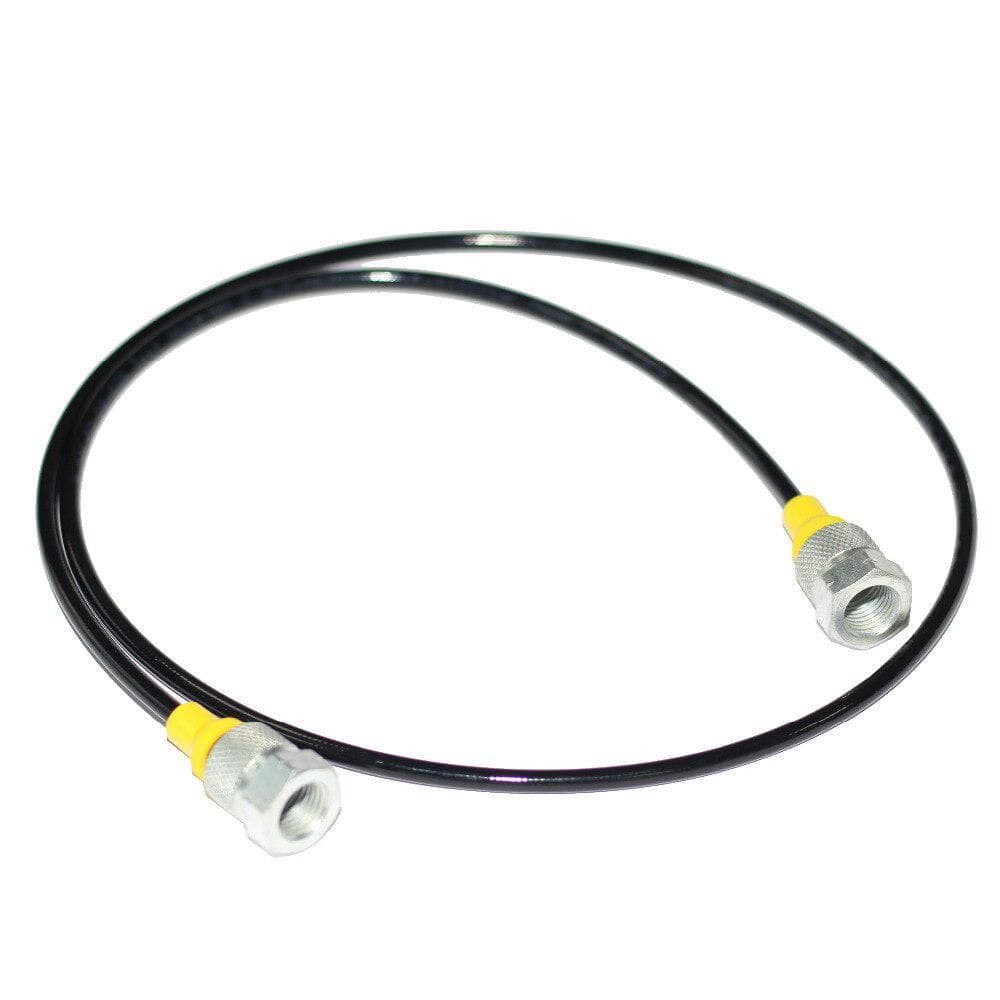

Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5

Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5 — контрольная точка замера давления с гибким шлангом длиной 2000 мм для подключения манометра к гидролинии. Позиция стоит в разделе INTEVA, но в каталогах INTEVA v12 её нет. Давление и присоединительные размеры по каталогу мы не называем: известны только те, что видны в названии.

Что это и где применяется

Точка замера позволяет подключить манометр к рабочей линии, не разбирая её и не останавливая систему.

В названии видны длина шланга (2000 мм), переходник на манометр 1/4" (AdMan1/4) и, где указано, резьба M16x1,5 со стороны линии.

Позиции этого раздела в каталогах INTEVA v12 нет: поэтому давление, материал, класс чистоты и тип уплотнений мы подтверждаем по заявке.

Шланг длиной 2000 мм — это 2000 мм ÷ 1000 = 2 м или 2000 ÷ 25,4 = 78,7 дюйма; такая длина позволяет вынести манометр от точки замера на безопасное расстояние.

Характеристики: Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5

Таблица собрана из кода и наименования позиции и каталога INTEVA v12; чего каталог не подтверждает, в таблицу не вошло.

Разбор наименования «Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5»

Слева направо: «контрольная точка замера давления» — вид изделия; Flex. и длина в мм — гибкий шланг; AdMan 1/4 — переходник под манометр 1/4"; Con. M16x1,5 — присоединительная резьба точки.

Название читается так: гибкий шланг 2000 мм, переходник 1/4", резьба M16x1,5.

Считаем по данным позиции

Давление в psi, если прибор градуирован в британских единицах: 250 бар × 14,5 = 3625 psi.

Длина шланга в разных единицах: 2000 мм ÷ 1000 = 2 м, 2000 ÷ 25,4 = 78,7 дюйма. При подборе проверьте, чтобы шланга хватало до места, где удобно смотреть на прибор.

Сопутствующие позиции

Манометр подбирают по шкале (две трети шкалы на рабочем давлении) и присоединению. Краны манометра собраны в разделе «Краны манометра».

Если точку нужно отсечь от линии, рядом ставят шаровой кран: смотрите раздел «Краны шаровые INTEVA».

Аналоги и замена

Рядом в линейке стоят Контрольная точка замера давления M16x1,5 B G1/4 Tp3 NBR +TpB ant и Контрольная точка замера давления Mini M. M16x1,5 B G1/4 Tp3 NBR + TpA Plas. Si. Весь ряд — в разделе «Контрольная точка замера давления».

Другие длины шлангов и варианты присоединения — в разделе «Контрольная точка замера давления».

Ограничения применения

Не подключайте манометр, шкала которого меньше рабочего давления: стрелка уйдёт за предел и прибор выйдет из строя.

Давление и температура для этой позиции в каталогах INTEVA v12 не названы; без документов на изделие верхний предел давления мы не утверждаем.

Не используйте точку замера как запорный элемент или как порт отбора масла.

Монтаж и обслуживание

Шланг прокладывают без перегибов и без контакта с горячими поверхностями.

После установки проверьте герметичность на рабочем давлении; осматривайте стык со стороны, не подставляя руки.
