Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P

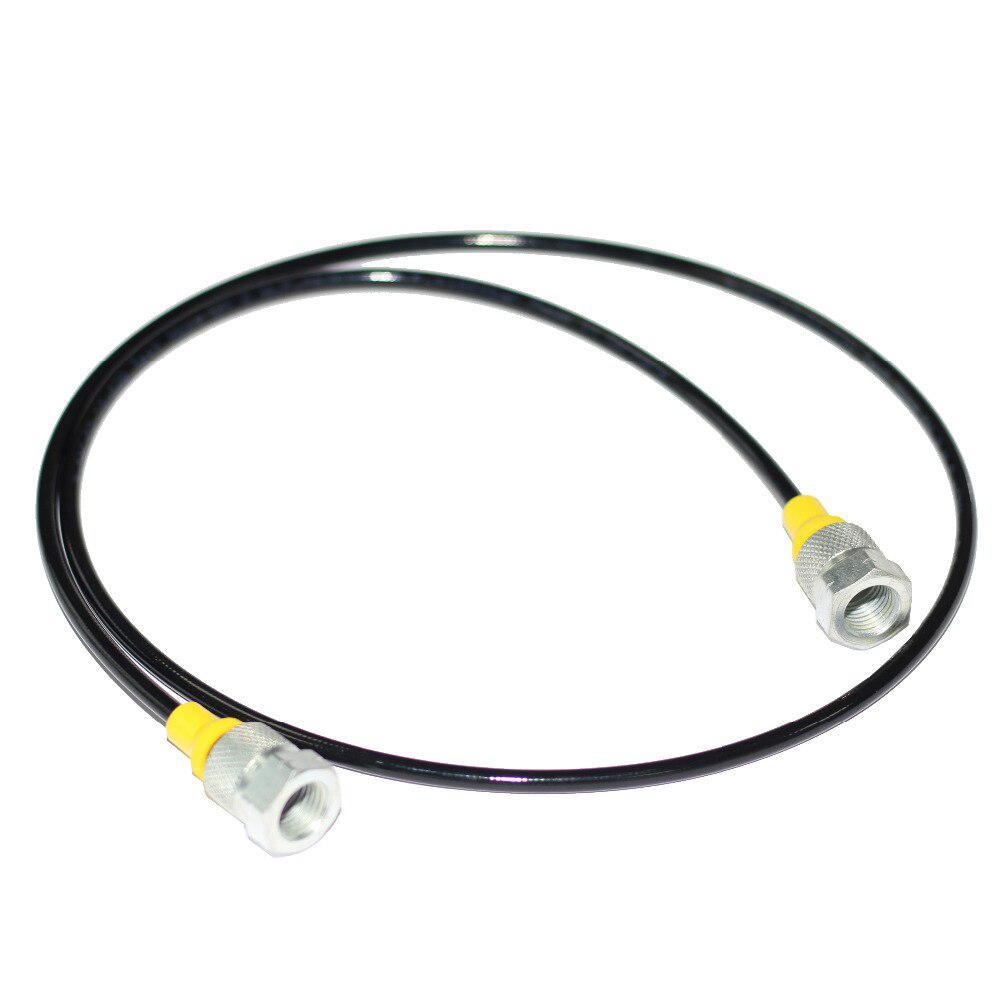

Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P — контрольная точка замера давления: штуцер для подключения манометра к линии без её разборки, на гибком шланге длиной 2000 мм. Из названия видно: присоединительная резьба M16×1,5, адаптер манометра G1/4, шланг 2000 мм. Остальные характеристики в каталогах INTEVA v12 не описаны.

Главное свойство позиции «Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P»

Контрольная точка замера давления ввинчивается в измерительный порт, и к ней подключают манометр или датчик. Линию при этом не вскрывают.

Гибкий шланг позволяет снимать показания там, где прямой доступ к порту неудобен.

В названии нет материала уплотнений; по каталогу INTEVA NBR работает от −30 до +100 °C, но для этой позиции материал подтвердим по заявке.

Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P: основные параметры

В таблицу попало только то, что подтверждает обозначение позиции или каталог INTEVA v12.

Что говорит название позиции

Название читается по частям: «Контрольная точка замера давления» — тип изделия; «на гибком шланге Flex» — вариант со шлангом; «M16x1,5» — резьба присоединения.

«Ad.Man.1/4″» (в разных написаниях) — адаптер манометра на 1/4 дюйма; «Con.M.» или «Con M» — соединение с резьбой M16×1,5.

Суффикс «/P» в конце названия нашей базой не расшифровывается; значение подтвердим по заявке.

На что обратить внимание в данных

Контрольные точки замера в каталогах INTEVA v12 не описаны; таблицу параметров в карточке мы не заполняем выдуманными данными.

В конце названия стоит суффикс «/P» (в некоторых позициях вместо латинской «P» — кириллическая «Р»). Это вопрос оформления карточки; суффикс мы подтвердим по заявке.

Подбор по цифрам: расчёт

Длина шланга 2000 мм — это 2000 мм ÷ 1000 = 2 м. Манометр на таком шланге можно вынести от порта на расстояние до 2 м по прямой; на практике радиус изгиба шланга уменьшает достижимое расстояние.

Давление: условная линия на 160 бар = 160 бар × 0,1 = 16 МПа. Допустимое давление точки замера в карточке не указано, поэтому сверьте его с давлением линии перед установкой.

Принадлежности к «Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P»

Манометр с резьбой 1/4″ подбирают отдельно; шкала — по давлению вашей линии.

Манометр подключают через кран манометра: смотрите Краны манометра.

Уплотнения под штуцеры — в разделе Резинометаллические уплотнения.

Чем заменить «Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P»

Ближайшие позиции раздела: Контрольная точка замера давления на гибком шланге Flex. 1000mm+ Ad.Man.1/4″+Con.M. M16x1,5 и Контрольная точка замера давления на гибком шланге Flex. 500mm+AdMan1/4”/P. Остальные позиции — в разделе «Контрольная точка замера давления».

Замена: точка замера с той же резьбой M16×1,5 и тем же адаптером. Длина шланга выбирается под компоновку; сверьте её с расстоянием от порта до манометра.

Ограничения применения

Подключайте и отключайте манометр только при известном давлении в линии: сначала сбрасывают давление или убеждаются, что оно в допуске точки замера.

Не затягивайте штуцер сверх меры: мелкая метрическая резьба срывается легче крупной.

Шланг не должен перегибаться и тереться об острые кромки: каталога по радиусу изгиба нет, поэтому прокладывайте плавно.

Установка и обслуживание «Контрольная точка замера давления на гибком шланге Flex. 2000mm+AdMan1/4”+ConM16x1,5/P»

Перед установкой протрите порт и резьбу, убедитесь, что уплотнение на месте. Давление в линии сбросьте.

После подключения плавно поднимите давление и проверьте стык на подтёки.
