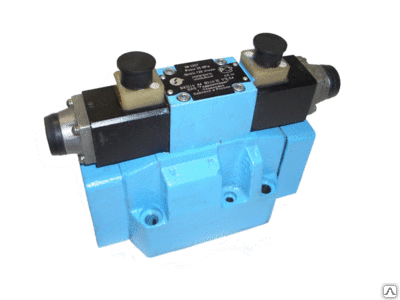

Гидрораспределитель DPHE-2631/2-X24DC
Катушка 24 В DC.
- Напряжение катушки
- 24 В DC
Гидрораспределитель DPHE-2631/2-X24DC — двухкаскадный золотниковый распределитель Atos с пилотом DHE, ISO 4401 размер 16: один электромагнит, две крайние позиции, пружинный возврат. Расход до 300 л/мин, давление 350 бар. Пилоту нужно не меньше 8 бар. Материал уплотнений — NBR.
Гидрораспределитель DPHE-2631/2-X24DC: пилотное управление золотником
Пилотный DHE управляет давлением в камерах основного золотника; сама катушка работает только на малом золотнике. Код 2631/2: ISO 4401 размер 16, конфигурация 63 (один электромагнит, две крайние позиции, пружинный возврат), золотник 1/2. У золотника 1/2 в конфигурации 63 при переходе между позициями порты закрыты. Порты P, A, B, X выдерживают 350 бар; порты T и Y — 210 бар на DC и 160 бар на AC.
Характеристики: Гидрораспределитель DPHE-2631/2-X24DC
| Показатель | Данные |
|---|---|
| Серия, бренд | DPHE, двухкаскадный распределитель с пилотом DHE |
| Размер плиты | ISO 4401 размер 16 |
| Конфигурация | 63: один электромагнит, две крайние позиции, пружинный возврат |
| Золотник | 1/2 |
| Расход | 300 л/мин |
| Давление P, A, B, X | 350 бар |
| Давление T, Y | 210 бар (DC) / 160 бар (AC) |
| Минимальное давление пилота | 8 бар |
| Напряжение катушки | 24 В постоянного тока; 30 Вт |
| Масса | 9,9 кг |
| Монтажная поверхность | ISO 4401-07-07-0-05 |
| Крепёж | 4 винта M10×50 (70 Н·м) и 2 винта M6×45 (15 Н·м) |
| Кольца | 4 кольца OR 130 и 2 кольца OR 2043 |
| Материал уплотнений | NBR |
Расшифровка обозначения Гидрораспределитель DPHE-2631/2-X24DC
- DPH — двухкаскадный золотниковый распределитель
- E — пилот DHE на AC и DC
- 2 — ISO 4401 размер 16
- 63 — один электромагнит, две крайние позиции, пружинный возврат
- 1/2 — тип золотника
- X24DC — без разъёма, 24 В постоянного тока
- без /PE и /BT — уплотнения NBR
Расход и питание: расчёт для Гидрораспределитель DPHE-2631/2-X24DC
Насос 40 см³ × 1450 об/мин — 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, в пределах 300 л/мин. Рабочий предел по расходу зависит от давления: для золотника 1/2 по таблице — 300 л/мин при 70 бар, 250 при 140, 210 при 210 и 180 л/мин при 350 бар. Между 70 и 350 бар допустимый расход уменьшается на 300 − 180 = 120 л/мин. Время срабатывания (DPHE-2, конфигурация 63): включение AC 55 / 45 / 35 мс и DC 80 / 70 / 55 мс при давлении пилота 70 / 140 / 250 бар, выключение около 95 мс.
Катушка, плита и разъём для Гидрораспределитель DPHE-2631/2-X24DC
Запасная катушка пилота DHE — Катушка COE-24DC; разъём в комплект не входит. Плита: для ISO 4401 размер 16 по таблице E085 (плиты BA для размера 16). Пилотный распределитель описан в разделе Гидрораспределитель DHE.
Чем заменить и что рядом
Соседние коды: Гидрораспределитель DPHE-4716/E-X24DC; Гидрораспределитель DPHE-4716/D-X230/50/60AC; Гидрораспределитель DPHE-4713/H9-X110/50/60AC. Версия с пилотом DHI — Гидрораспределитель DPHI. Полный ряд по золотникам и опциям — раздел серии. Выше по каталогу: Гидрораспределитель DPHE, затем Гидрораспределители.
Подбор и ограничения
Пилоту нужно давление не ниже 8 бар: при низком давлении в P золотник не доходит до крайней позиции; помогает опция /R или внешний пилот /E. Класс чистоты масла 20/18/15.
Установка Гидрораспределитель DPHE-2631/2-X24DC
Температура окружающей среды зависит от уплотнений. Монтажная поверхность ISO 4401-07-07-0-05; 4 винта M10×50 (70 Н·м) и 2 винта M6×45 (15 Н·м); кольца 4 кольца OR 130 и 2 кольца OR 2043; каналы до Ø20 мм, X и Y — до Ø7 мм. Положение монтажа любое (для конфигурации без пружин — горизонтально). Поверхность плиты Ra 0,4 и 0,01/100.
