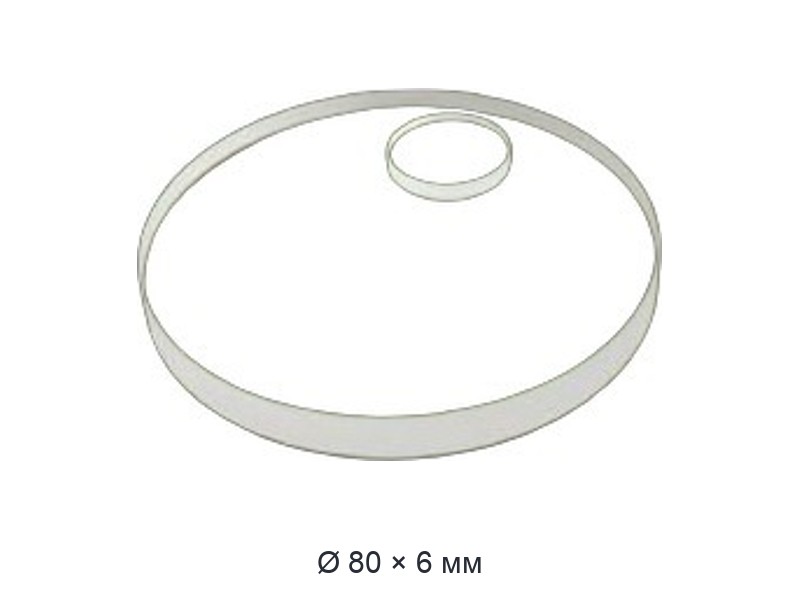

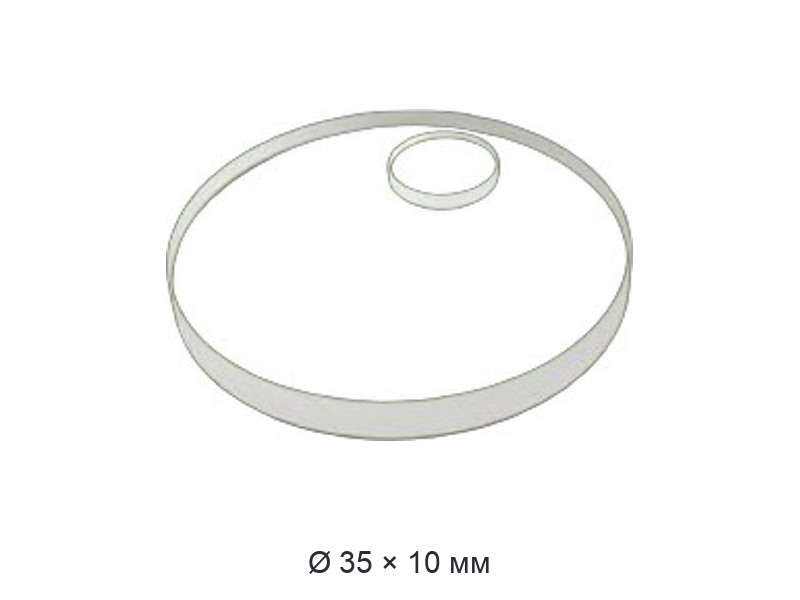

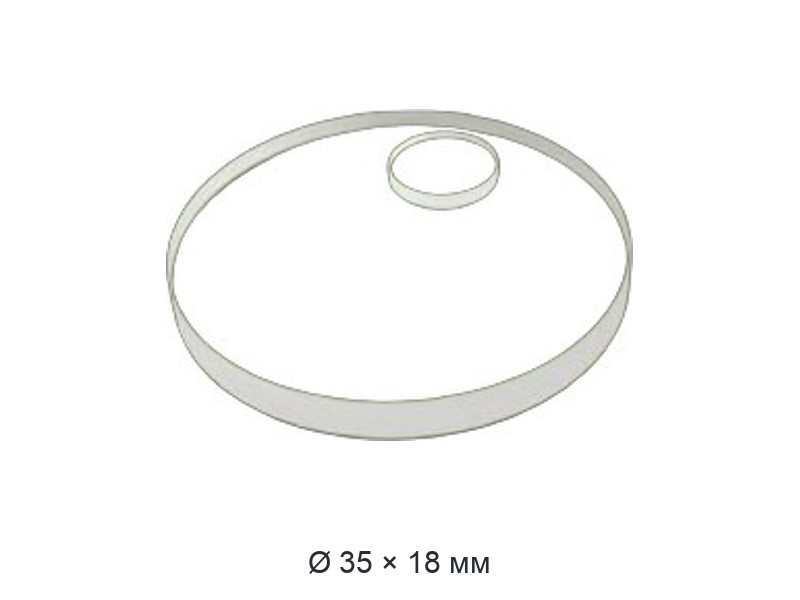

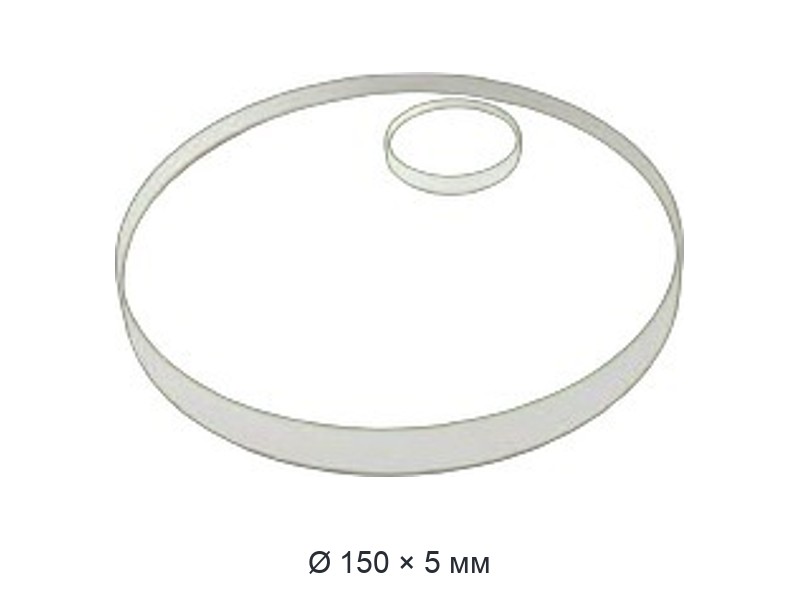

Стекло кварцевое смотровое круглое
Описание и назначение стекла кварцевого смотрового
Стекло кварцевое смотровое круглое (ГОСТ 21836-88) используется в качестве окон промышленных установок и смотровых фонарей. Оно обеспечивает визуальный контроль за жидкостью в технологических процессах различных отраслей промышленности.
Такие стекла являются техническими. Часто устанавливается на различных резевуарах, трубопроводах и котлах.
Виды стекол
по составу и способу изготовления:
- тип А — незакаленные из листового стекла;
- тип Б — закаленные из листового стекла;
- тип В* — закаленные из термостойкого стекла;
- тип Г — из кварцевого стекла;
по форме:
- круглые (типы А, Б, В, Г);
- прямоугольные (тип А).
Свойства квацевого стекла
|
Тип стекла |
Номинальный диаметр стекла, |
Рабочая среда |
Диапазон рабочих температур, |
Рабочее давление, |
Термо- |
Коэффициент направленного пропускания света |
|
А |
Все диаметры |
Нейтральная |
-50….+70 |
- |
40 |
0,85 |
|
Б |
Все диаметры |
Кислая, кроме фтора,фторосо-
Щелочная |
-40…+ 200
|
0,6 (6) |
140 |
0,85 |
|
Г |
Все диаметры |
Кислая, кроме |
-40….+1200 |
- |
- |
- |
| Фото | Наименование | Цена | |
|---|---|---|---|
|
Стекло тип Г 100х10 |
11 500 руб. |
В корзину
|
|
Стекло тип Г 100х12 |
10 000 руб. |
В корзину
|
|
Стекло тип Г 100х15 |
11 000 руб. |
В корзину
|
|
Стекло тип Г 100х20 |
14 600 руб. |
В корзину
|
|
Стекло тип Г 100х25 |
18 250 руб. |
В корзину
|
|
Стекло тип Г 100х3 |
3 250 руб. |
В корзину
|
|
Стекло тип Г 100х30 |
25 000 руб. |
В корзину
|
|
Стекло тип Г 100х5 |
4 500 руб. |
В корзину
|
|
Стекло тип Г 100х5 |
7 750 руб. |
В корзину
|
|
Стекло тип Г 100х6 |
4 500 руб. |
В корзину
|
|
Стекло тип Г 100х8 |
7 500 руб. |
В корзину
|
|
Стекло тип Г 105х10 |
9 000 руб. |
В корзину
|
|
Стекло тип Г 105х12 |
9 650 руб. |
В корзину
|
|
Стекло тип Г 105х5 |
4 500 руб. |
В корзину
|
|
Стекло тип Г 105х6 |
4 900 руб. |
В корзину
|
|
Стекло тип Г 105х8 |
7 000 руб. |
В корзину
|
|
Стекло тип Г 106х15 |
12 300 руб. |
В корзину
|
|
Стекло тип Г 106х28 КУ |
15 000 руб. |
В корзину
|
|
Стекло тип Г 108х10 |
8 500 руб. |
В корзину
|
|
Стекло тип Г 108х6 |
5 100 руб. |
В корзину
|
|
Стекло тип Г 10х3 |
4 500 руб. |
В корзину
|
|
Стекло тип Г 110х10 |
9 000 руб. |
В корзину
|
|
Стекло тип Г 110х12 |
10 600 руб. |
В корзину
|
|
Стекло тип Г 110х15 |
13 250 руб. |
В корзину
|
|
Стекло тип Г 110х20 |
17 600 руб. |
В корзину
|
|
|
|||
|
Стекло тип Г 110х4 |
4 500 руб. |
В корзину
|
|
Стекло тип Г 110х5 |
4 500 руб. |
В корзину
|
|
Стекло тип Г 110х6 КУ |
8 500 руб. |
В корзину
|
|
Стекло тип Г 110х7 |
4 500 руб. |
В корзину
|
|
Стекло тип Г 110х8 |
9 000 руб. |
В корзину
|
|
Стекло тип Г 112х10 |
9 150 руб. |
В корзину
|
|
Стекло тип Г 112х20 |
18 500 руб. |
В корзину
|
|
Стекло тип Г 113х15 |
14 000 руб. |
В корзину
|
|
Стекло тип Г 114х10 |
9 500 руб. |
В корзину
|
|
Стекло тип Г 115х10 |
9 500 руб. |
В корзину
|
|
Стекло тип Г 115х12 |
11 550 руб. |
В корзину
|
|
Стекло тип Г 115х13 |
8 950 руб. |
В корзину
|
|
Стекло тип Г 115х15 |
14 500 руб. |
В корзину
|
|
Стекло тип Г 115х20 |
19 400 руб. |
В корзину
|
|
Стекло тип Г 115х3 |
6 000 руб. |
В корзину
|
|
Стекло тип Г 115х4 |
6 000 руб. |
В корзину
|
|
Стекло тип Г 115х6 |
5 800 руб. |
В корзину
|
|
Стекло тип Г 115х8 |
8 700 руб. |
В корзину
|
|
Стекло тип Г 115х9 |
8 700 руб. |
В корзину
|
|
Стекло тип Г 116х6 |
6 000 руб. |
В корзину
|
|
Стекло тип Г 117х10 |
10 000 руб. |
В корзину
|
|
Стекло тип Г 117х3 |
5 500 руб. |
В корзину
|
|
Стекло тип Г 118х5 |
5 050 руб. |
В корзину
|
|
Стекло тип Г 120х10 |
10 500 руб. |
В корзину
|
|
Стекло тип Г 120х12 |
13 000 руб. |
В корзину
|
|
Стекло тип Г 120х15 |
14 000 руб. |
В корзину
|
Расшифровка условного обозначения
Стекло Гв 50х6 ГОСТ 21836
круглое типа Г, высшего сорта, диаметром 50 мм, толщиной 6 мм:
Основные требования к стеклам кварцевым смотровым
Отклонение от круглости для круглых стекол и отклонение от перпендикулярности для прямоугольных стекол не должны быть более допусков на соответствующие размеры стекол.
Отклонение от параллельности плоскостей стекла не должно быть более 0,5 мм.
Отклонение от плоскостности не должно быть более 0,3% диаметра для круглых стекол и 0,3% длины для прямоугольных стекол.
Стекла должны выпускаться с фаской. Ширина фаски должна быть не более 2 мм при толщине стекла до 6 мм и не более 3 мм при толщине стекла 6 мм и более.
Стекла должны быть бесцветными. Допускается зеленоватый или голубоватый оттенок, не снижающий коэффициент направленного пропускания света.
Не допускается более четырех видов дефектов на одном стекле.
Не допускаются дефекты одного вида, отстоящие друг от друга на расстоянии менее 50 мм.
Не нормируется количество пузырей, инородных неразрушающих включений и царапин на расстоянии не более 7,5 мм от кромки стекла.
В стеклах типов Б и В допускаются вмятины от зажимов на расстоянии не более 12 мм от кромки стекла.
В крае стекол на расстоянии 5 мм по контуру все дефекты, за исключением сколов края стекла, не регламентируются.
Общее количество допускаемых дефектов в одном изделии не должно быть более: для высшего сорта — 3, для I сорта — 4, для II сорта — 5.
