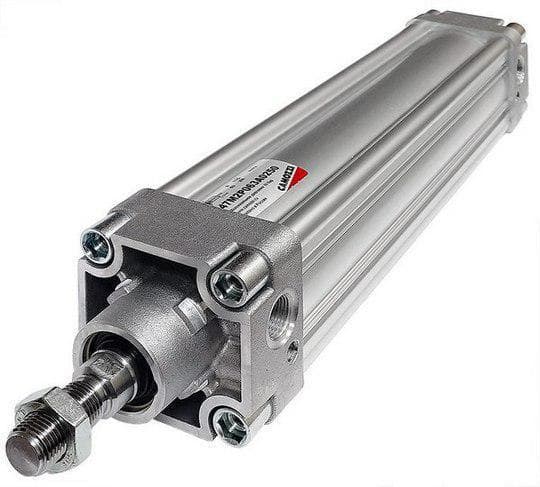

Пневмоцилиндр 47M2P050A0160
⌀50 мм, ход 160 мм
- Диаметр поршня
- 50 мм
- Ход поршня
- 160 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Для узла с ходом 160 мм и поршнем Ø50 мм подходит пневмоцилиндр 47M2P050A0160 — профильный цилиндр двустороннего действия.
Как читается код 47M2P050A0160
«47» — серия Camozzi 47, «M» — магнитное исполнение, «2» — торможение в конце хода в обоих направлениях. После них «P» — шток AISI 420B, шпильки и гайки штока оцинкованные, «050» — типоразмер Ø50, «A» — крепление стандартное, «0160» — ход 160 мм.
| Характеристика | Значение |
|---|---|
| Позиция | Пневмоцилиндр 47M2P050A0160 |
| Ø поршня | 50 мм |
| Ход | 160 мм |
| Диапазон давления | 1–10 бар |
| Резьба штока | M16x1,5 |
| Длина тормозной втулки | 15/14 мм |
| Присоединение воздуха | G1/4 |
| Рабочая температура | 0…+80 °C |
Эксплуатация
Шток Ø20 мм с резьбой M16x1,5, гайка штока U в поставке; наконечники GY, GA или вилку G подбирают под эту резьбу.
Длина хода 160 мм; стандартные ходы — по таблице каталога серии.
Для подбора компрессора и распределителя пригодится норма Camozzi: 0,137 Нл на 10 мм хода при 6 бар для Ø50 мм.
Если пневмоцилиндр 47M2P050A0160 не подходит по ходу, посмотрите соседние исполнения: 47M2P050A0125 (ход короче); 47M2P050A0150 (ход короче); 47M2P050A0180 (ход длиннее). Весь ряд — в разделе Ø50 мм.
Пришлите заявку — сообщим цену и срок; доставка по России и СНГ.
