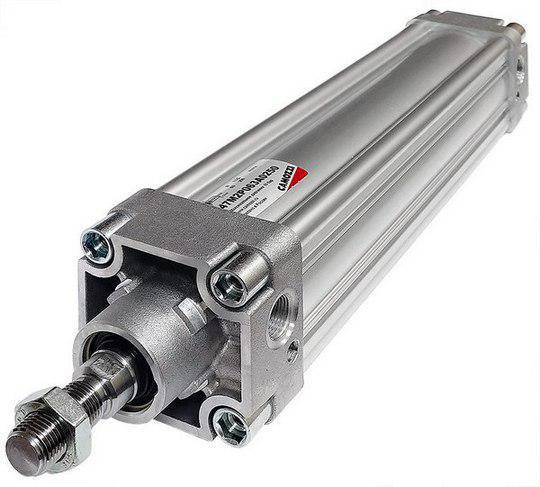

Пневмоцилиндр 47M2P050A0020
⌀50 мм, ход 20 мм
- Диаметр поршня
- 50 мм
- Ход поршня
- 20 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Для узла с ходом 20 мм и поршнем Ø50 мм подходит пневмоцилиндр 47M2P050A0020 — профильный цилиндр с двумя пазами под датчики.
Пневмоцилиндр 47M2P050A0020: расшифровка обозначения
«47» — номер серии, «M» — модификация: магнитная, «2» — два рабочих хода с демпфированием. После них «P» — стандартные материалы: нержавеющий шток AISI 420B, «050» — поршень диаметром 50 мм, «A» — стандартное крепление, «0020» — ход 20 мм.
| Параметр | По коду и каталогу |
|---|---|
| Обозначение | Пневмоцилиндр 47M2P050A0020 |
| Ø поршня | 50 мм |
| Ход | 20 мм |
| Давление | до 1 МПа (1–10 бар) |
| Резьба штока | M16x1,5 |
| Действие | двустороннего действия с торможением в обе стороны |
| Длина тормозной втулки | 15/14 мм |
| Диаметр штока | 20 мм |
На что обратить внимание
Ход 20 мм — в пределах, которые каталог Camozzi даёт для этой серии (до 2700 мм).
Присоединение G1/4 определяет фитинги и сечение трубки; регулируемое торможение гасит удар поршня в крайних точках.
Если ход или диаметр нужен другой, посмотрите 47M2P050A0010 (ход 10 мм); 47M2P050A0015 (ход 15 мм); 47M2P050A0025 (ход 25 мм). Весь ряд — в разделе Ø50 мм.
Поставка по России и СНГ; цена и срок — по заявке.
