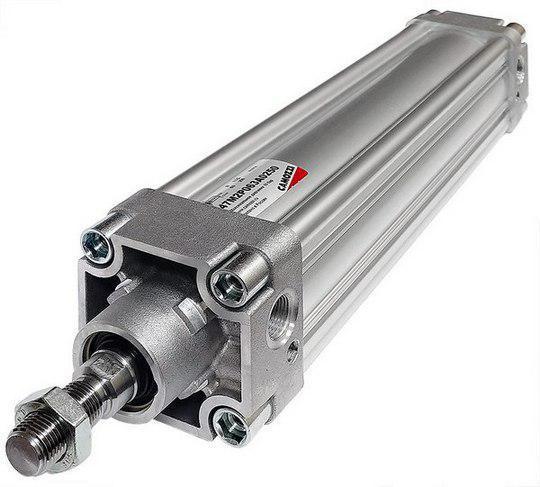

Пневмоцилиндр 47M2P050A0010
⌀50 мм, ход 10 мм
- Диаметр поршня
- 50 мм
- Ход поршня
- 10 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Пневмоцилиндр 47M2P050A0010 — цилиндр из алюминиевого профиля по ISO 15552; диаметр поршня 50 мм, ход 10 мм.
Расшифровка обозначения 47M2P050A0010 по каталогу Camozzi
«47» — серия Camozzi 47, «M» — модификация: магнитная, «2» — двустороннее, торможение в обе стороны. Затем «P» — стандартные материалы: нержавеющий шток AISI 420B, «050» — диаметр поршня 50 мм, «A» — крепление стандартное, «0010» — ход поршня 10 мм.
| Параметр | Значение |
|---|---|
| Обозначение | Пневмоцилиндр 47M2P050A0010 |
| Диаметр поршня | 50 мм |
| Ход | 10 мм |
| Диапазон давления | 1–10 бар, верхний предел 1 МПа |
| Резьба штока | M16x1,5 |
| Теоретическое усилие при 6 бар | 1039,6 Н |
Эксплуатация
Положение поршня определяют магнитными датчиками в пазах профиля; для этой серии подходят датчики CSH.
Под резьбу штока M16x1,5 подбирают наконечник: шаровой шарнир GY, сферический GA, вилку G или самоцентрирующийся шарнир GK.
Подбирая замену для позиции «Пневмоцилиндр 47M2P050A0010», сравните с ближайшими кодами: 47M2P050A0015 (ход длиннее — 15 мм); 47M2P050A0020 (ход длиннее — 20 мм). Весь ряд — в разделе Camozzi 47.
