Пневмоцилиндр 47M2P050A0100
⌀50 мм, ход 100 мм
- Диаметр поршня
- 50 мм
- Ход поршня
- 100 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)

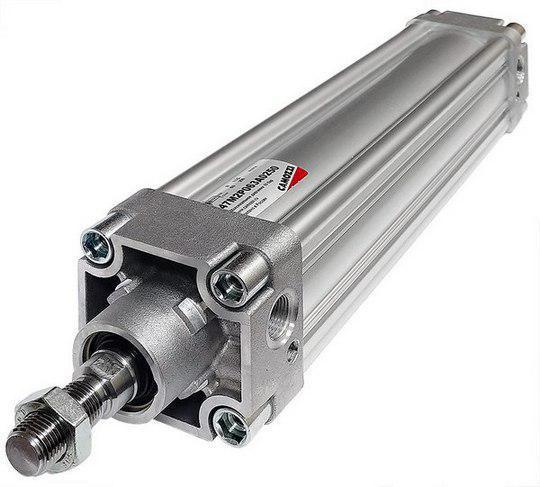

Пневмоцилиндр 47M2P050A0100 из серии 47 Camozzi: цилиндр из алюминиевого профиля по ISO 15552, Ø50 мм, ход 100 мм.
Пневмоцилиндр 47M2P050A0100: расшифровка обозначения
Слева направо: 47 — серия 47; M — стандарт с магнитом на поршне; 2 — двустороннее, торможение в обе стороны; P — стандартные материалы: нержавеющий шток AISI 420B; 050 — Ø50 мм; A — стандартный тип крепления; 0100 — ход поршня 100 мм.
| Характеристика | Значение |
|---|---|
| Обозначение | Пневмоцилиндр 47M2P050A0100 |
| Диаметр поршня | 50 мм |
| Ход | 100 мм |
| Давление | 1–10 бар, верхний предел 1 МПа |
| Тип | двустороннего действия с торможением в обе стороны |
| Длина тормозной втулки | 15/14 мм |
| Резьба штока | M16x1,5 |
| Температура | 0…+80 °C |
Эксплуатация
По таблице усилий Camozzi выдвижение — 1039,6 Н при 6 бар и 1732,7 Н при 10 бар; втягивание меньше из-за штока: 873,3 Н при 6 бар.
Воздух подводят через G1/4; торможение в конце хода регулируется, длина тормозной втулки — 15/14 мм.
Для сравнения: 47M2P050A0075 (ход 75 мм); 47M2P050A0080 (ход 80 мм); 47M2P050A0125 (ход 125 мм). Сводная группа: Ø50 мм.
