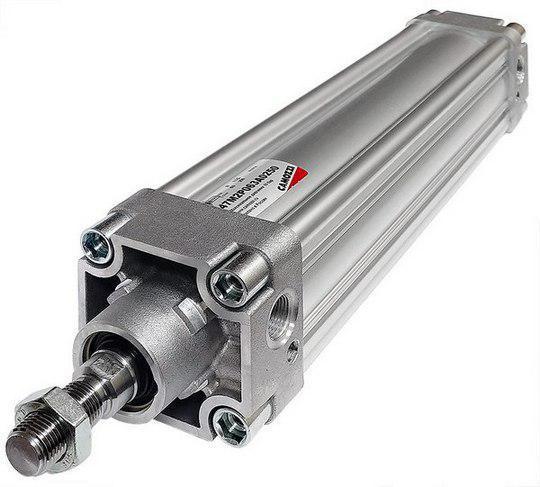

Пневмоцилиндр 47M2P050A0015
⌀50 мм, ход 15 мм
- Диаметр поршня
- 50 мм
- Ход поршня
- 15 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Пневмоцилиндр 47M2P050A0015 — магнитный цилиндр с регулируемым торможением; диаметр поршня 50 мм, ход 15 мм.
Пневмоцилиндр 47M2P050A0015: что означает каждая часть кода
«47» — серия 47, «M» — поршень с магнитом, «2» — двустороннее, торможение в обе стороны. Дальше «P» — стандартные материалы: нержавеющий шток AISI 420B, «050» — типоразмер Ø50, «A» — крепление стандартное, «0015» — ход поршня 15 мм.
| Характеристика | Значение |
|---|---|
| Обозначение | Пневмоцилиндр 47M2P050A0015 |
| Диаметр поршня | 50 мм |
| Ход | 15 мм |
| Рабочее давление | 1–10 бар, верхний предел 1 МПа |
| Диаметр штока | 20 мм |
| Длина тормозной втулки | 15/14 мм |
На что обратить внимание
Шток Ø20 мм с резьбой M16x1,5, гайка штока U в поставке; наконечники GY, GA или вилку G подбирают под эту резьбу.
Пазы профиля под датчики позволяют контролировать оба крайних положения на ходе 15 мм без внешних кронштейнов.
Воздух подводят через G1/4; торможение в конце хода регулируется, длина тормозной втулки — 15/14 мм.
Рядом в каталоге: 47M2P050A0010 (ход 10 мм); 47M2P050A0020 (ход 20 мм); 47M2P050A0025 (ход 25 мм). Полный список — в разделе Camozzi 47.
Срок и цену уточним по запросу, поставляем по России и СНГ.
