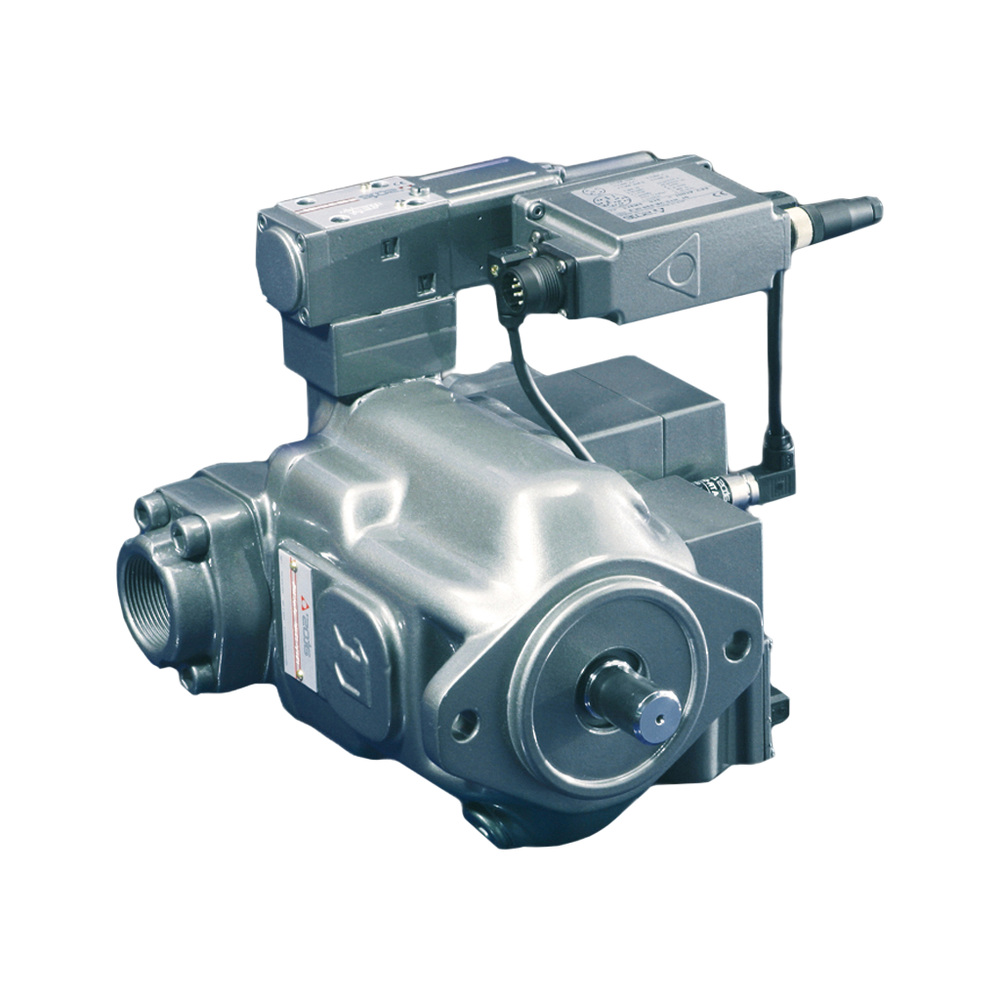

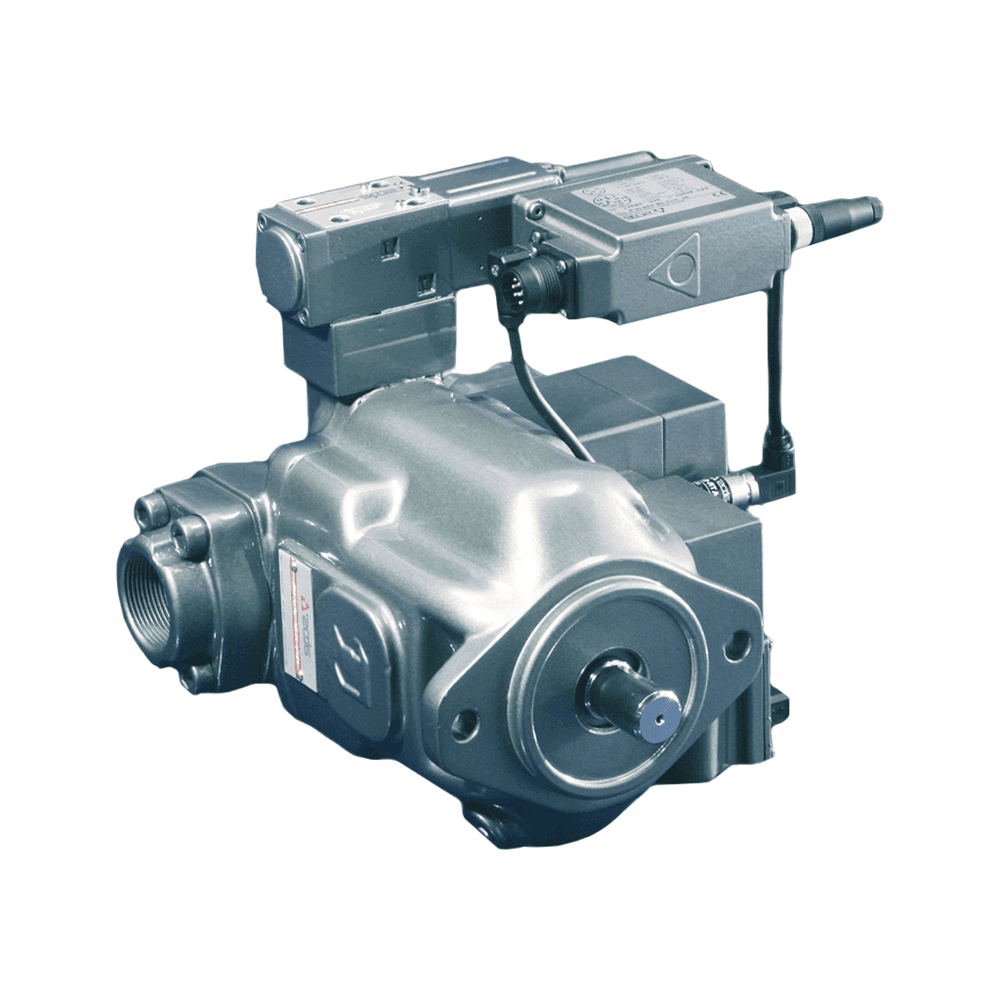

Насос аксиально-поршневой PVPC-PERS-SP-NP-5073/280/1D/CIS
- Тип
- аксиально-поршневой регулируемый насос с цифровым регулятором давления и расхода PERS
- Рабочий объём
- 73 см³/об
- Вал
- со шпонкой
- Давление настройки
- 280 бар
- Направление вращения
- по часовой
- Электрическое подключение
- без полевой шины
- Исполнение
- токовая обратная связь 4…20 мА от выносного датчика давления; токовые сигналы задания и контроля 4…20 мА; два дискретных входа выбора наборов настроек давления
Насос аксиально-поршневой PVPC-PERS-SP-NP-5073/280/1D/CIS — аксиально-поршневой регулируемый насос Atos с наклонным диском для открытого контура: 73 см³/об, давление до 280 бар; цифровое управление PERS. Теоретическая подача при 1450 об/мин — 105,8 л/мин по таблице A160.
Насос аксиально-поршневой PVPC-PERS-SP-NP-5073/280/1D/CIS: объём и управление
Блок цилиндров вращается, наклонный диск задаёт ход поршней; угол диска меняет объём, а значит и подачу — это и есть регулирование. Версия PERS — это насос с электронным управлением и встроенной электроникой; подробного листа PERS в доступных нам таблицах нет, поэтому описаны только данные карточки: настройка 280 бар, токовые сигналы 4…20 мА и выбор наборов давления дискретными входами. Код 1D: шпоночный вал, вращение по часовой.
Характеристики: Насос аксиально-поршневой PVPC-PERS-SP-NP-5073/280/1D/CIS
| Параметр | Значение |
|---|---|
| Давление длительное / пиковое | 280 бар / 350 бар |
| Подача при 1450 об/мин | 105,8 л/мин |
| Частота вращения | 500–2200 об/мин |
| Объём корпуса | 1,5 л |
| Мощность при 1450 об/мин и максимуме | 52 кВт |
| Серия | PVPC |
| Управление | PERS |
| Рабочий объём | 73 см³/об |
| Типоразмер | 5073 |
| Вал | шпоночный |
Расшифровка обозначения PVPC-PERS-SP-NP-5073/280/1D/CIS
Код читается по листу A160.
- PVPC — аксиально-поршневой регулируемый насос
- PERS-SP-NP — тип управления
- 5073 — типоразмер 5 и объём 73 см³/об
- 1D — вал и направление вращения
- напряжения в коде нет
- суффикса уплотнений нет — NBR
Подача, мощность и момент: PVPC-PERS-SP-NP-5073/280/1D/CIS
Подача при 1450 об/мин: 73 см³ × 1450 об/мин ÷ 1000 = 105,8 л/мин; в таблице листа — 105,8 л/мин. Гидравлическая мощность при 280 бар: 280 бар × 105,8 л/мин ÷ 600 = 49,4 кВт; потребляемая по таблице 52 кВт (отношение 49,4 ÷ 52 = 0,95). Момент при максимальном давлении ≈ 73 × 280 ÷ 62,8 = 325,5 Н·м; в таблице A160 — 328 Н·м. Диапазон скорости: 500–2200 об/мин.
Комплектация PVPC-PERS-SP-NP-5073/280/1D/CIS
Вход подпитки 0,8–25 бар абс.; дренаж не выше 1,5 бара абс.; перед пуском корпус заполняют маслом. Другие насосы линейки — раздел Аксиально-поршневой насос Atos.
Чем заменить и что рядом
Рядом в разделе: Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS/BT; Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS; Насос аксиально-поршневой PVPCX2E-C-4046/31016/1D. Выше по каталогу: Аксиально-поршневой насос Atos, затем Насосы Atos.
Подбор и ограничения для PVPC-PERS-SP-NP-5073/280/1D/CIS
На огнестойких жидкостях давление ниже: HFD — 200 бар, HFC — 180 бар. Длительно 280 бар, пик 350 бар до 50 мс.
Монтаж и обслуживание PVPC-PERS-SP-NP-5073/280/1D/CIS
Рекомендуемая вязкость 20–100 мм²/с. В корпусе 1,5 л масла. Монтаж в любом положении, воздух удаляют до пуска. Масло чистят до класса 18/16/13. Минимальный уровень масла — не ниже фланца насоса, высота всасывания не более 800 мм.
Как настроить компенсатор
Давление настройки меняют винтом компенсатора; стартовое значение 280 или 250 бар. При достижении давления настройки подача падает почти до нуля, а нагрев минимален.
