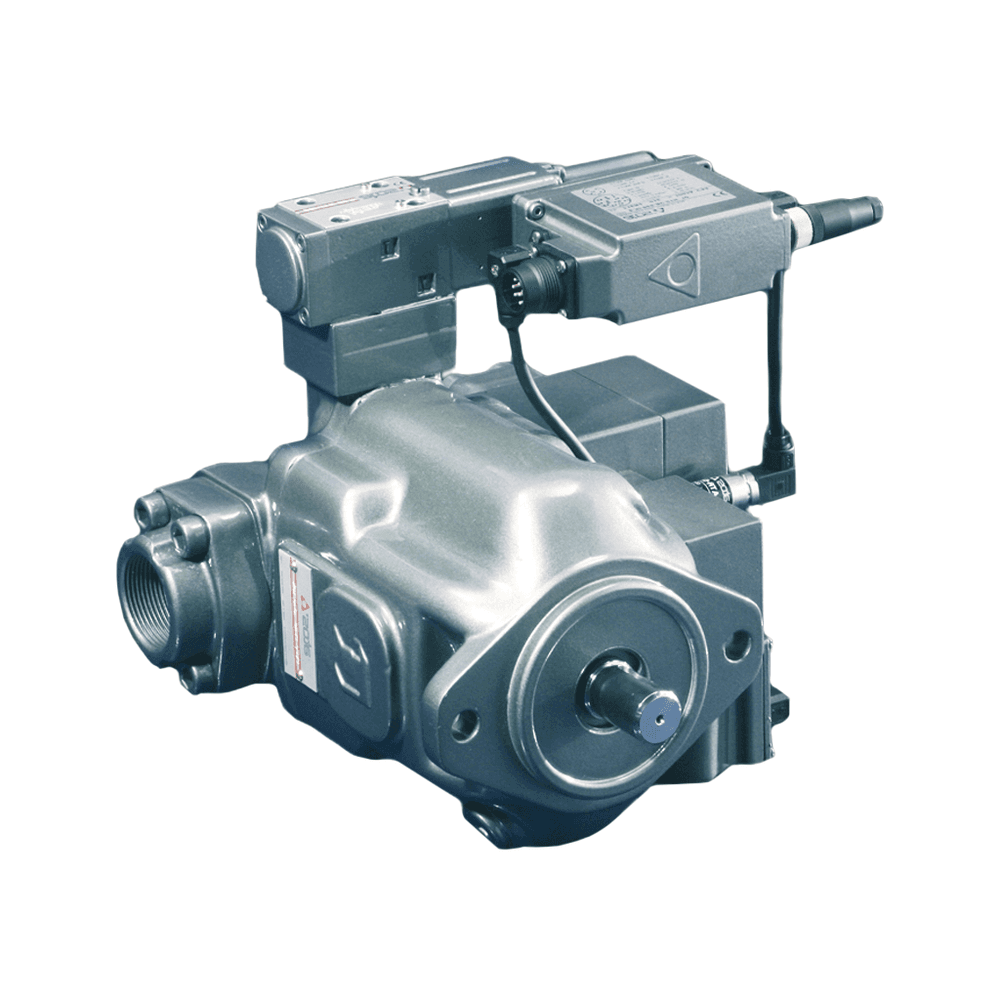

Насос аксиально-поршневой PVPC-C-3029/1D
- Тип
- аксиально-поршневой регулируемый насос с наклонным диском (открытый контур)
- Управление
- ручной компенсатор давления
- Рабочий объём
- 29 см³/об
- Вал
- шпоночный
- Направление вращения
- по часовой (со стороны вала)
Насос аксиально-поршневой PVPC-C-3029/1D — насос серии PVPC размера 3029: рабочий объём 29 см³/об, длительное давление 280 бар, тип управления C (ручной компенсатор давления). Теоретическая подача при 1450 об/мин — 42 л/мин по таблице A160.
Насос аксиально-поршневой PVPC-C-3029/1D: объём и управление
Объём меняют углом наклонного диска, поэтому подача и давление регулируются без дросселирования. Управление C: нулевой объём достигается при приближении давления в линии к настройке компенсатора. Код 1D: шпоночный вал, вращение по часовой.
Характеристики: Насос аксиально-поршневой PVPC-C-3029/1D
| Параметр | Значение |
|---|---|
| Вал | шпоночный |
| Частота вращения | 500–3000 об/мин |
| Типоразмер | 3029 |
| Подача при 1450 об/мин | 42 л/мин |
| Управление | C |
| Рабочий объём | 29 см³/об |
| Мощность при 1450 об/мин и максимуме | 20 кВт |
| Уплотнения | NBR |
| Серия | PVPC |
| Объём корпуса | 0,7 л |
| Давление длительное / пиковое | 280 бар / 350 бар |
Расшифровка обозначения PVPC-C-3029/1D
Код читается по листу A160.
- PVPC — аксиально-поршневой регулируемый насос
- C — тип управления
- 3029 — типоразмер 3 и объём 29 см³/об
- 1D — вал и направление вращения
- напряжения в коде нет
- суффикса уплотнений нет — NBR
Расчёт для PVPC-C-3029/1D
Подача при 1450 об/мин: 29 см³ × 1450 об/мин ÷ 1000 = 42 л/мин; в таблице листа — 42 л/мин. Гидравлическая мощность при 280 бар: 280 бар × 42 л/мин ÷ 600 = 19,6 кВт; потребляемая по таблице 20 кВт (отношение 19,6 ÷ 20 = 0,98). Момент при максимальном давлении ≈ 29 × 280 ÷ 62,8 = 129,3 Н·м; в таблице A160 — 128 Н·м. Диапазон скорости: 500–3000 об/мин.
Что заказать вместе
Давление на входе от 0,8 до 25 бар абс., дренаж до 1,5 бара абс. Раздел серии: Аксиально-поршневой насос Atos.
Аналоги внутри серии
Ближайшие позиции серии: Насос аксиально-поршневой PVPC-C-4046/1D; Насос аксиально-поршневой PVPC-C-5073/1D; Насос аксиально-поршневой PVPC-C-5090/1D. Выше по каталогу: Аксиально-поршневой насос Atos, затем Насосы Atos.
Подбор и ограничения для PVPC-C-3029/1D
Настройка компенсатора: от 20 до 280 бар. На огнестойких жидкостях давление ниже: HFD — 200 бар, HFC — 180 бар. Скорость на HFD и HFC ограничена: 2050 об/мин при максимальном объёме. Максимальное длительное давление — 280 бар, пиковое — до 350 бар (не дольше 50 мс).
Монтаж и обслуживание PVPC-C-3029/1D
Масло чистят до класса 18/16/13. Минимальный уровень масла — не ниже фланца насоса, высота всасывания не более 800 мм. Положение любое, но перед пуском насос заполняют маслом. Рекомендуемая вязкость 20–100 мм²/с.
Настройка давления и подачи
Заводская настройка компенсатора — 280 бар (250 бар у 5090); для работы ниже этого давления винт выворачивают при контроле манометром. Пока давление в линии ниже настройки, насос выдаёт максимальный объём; у настройки угол диска уменьшается до нуля. Меньше 20 бар компенсатор не настраивают. Разброс давления между режимами — до 4 бара.
Типичные ошибки
Дренажную линию ведут на бак отдельно, без противодавления. Входное давление должно быть не ниже 0,8 бара абс.: иначе кавитация и износ поршней. Пуск без заполнения корпуса маслом выводит насос из строя за секунды.
