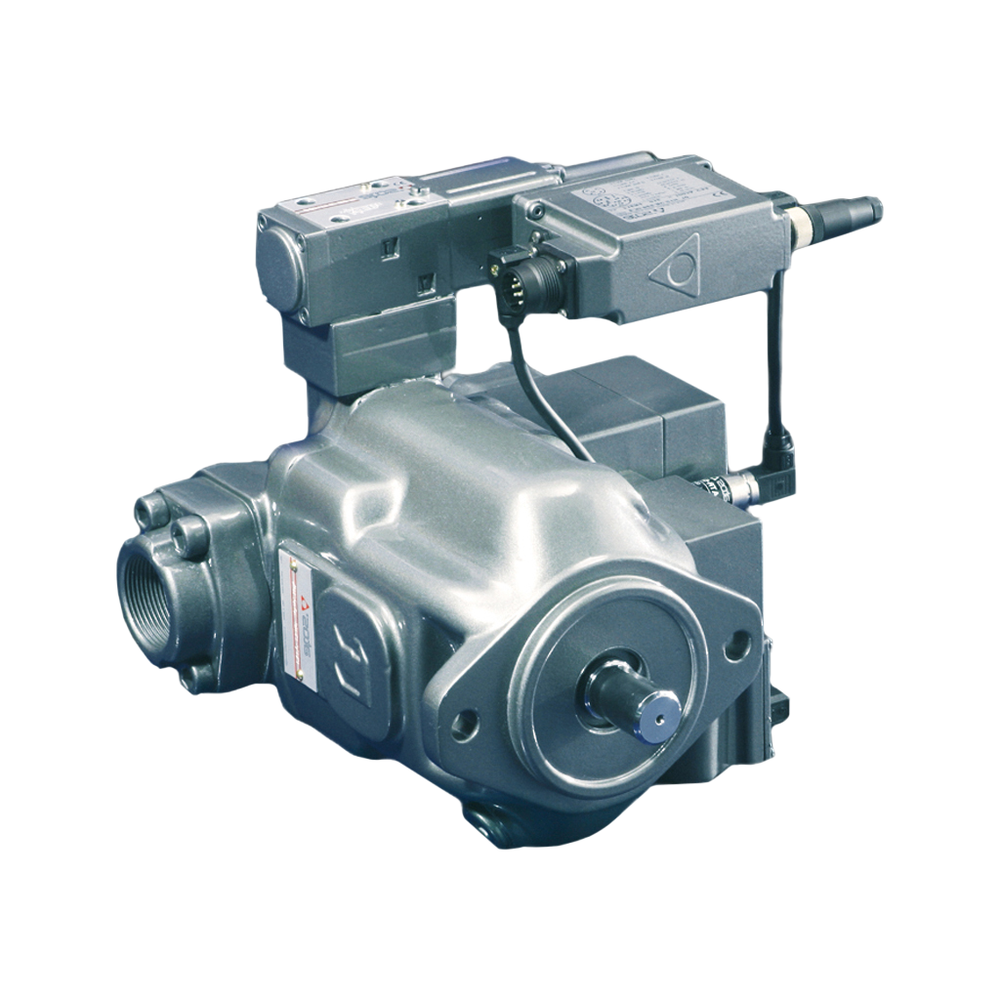

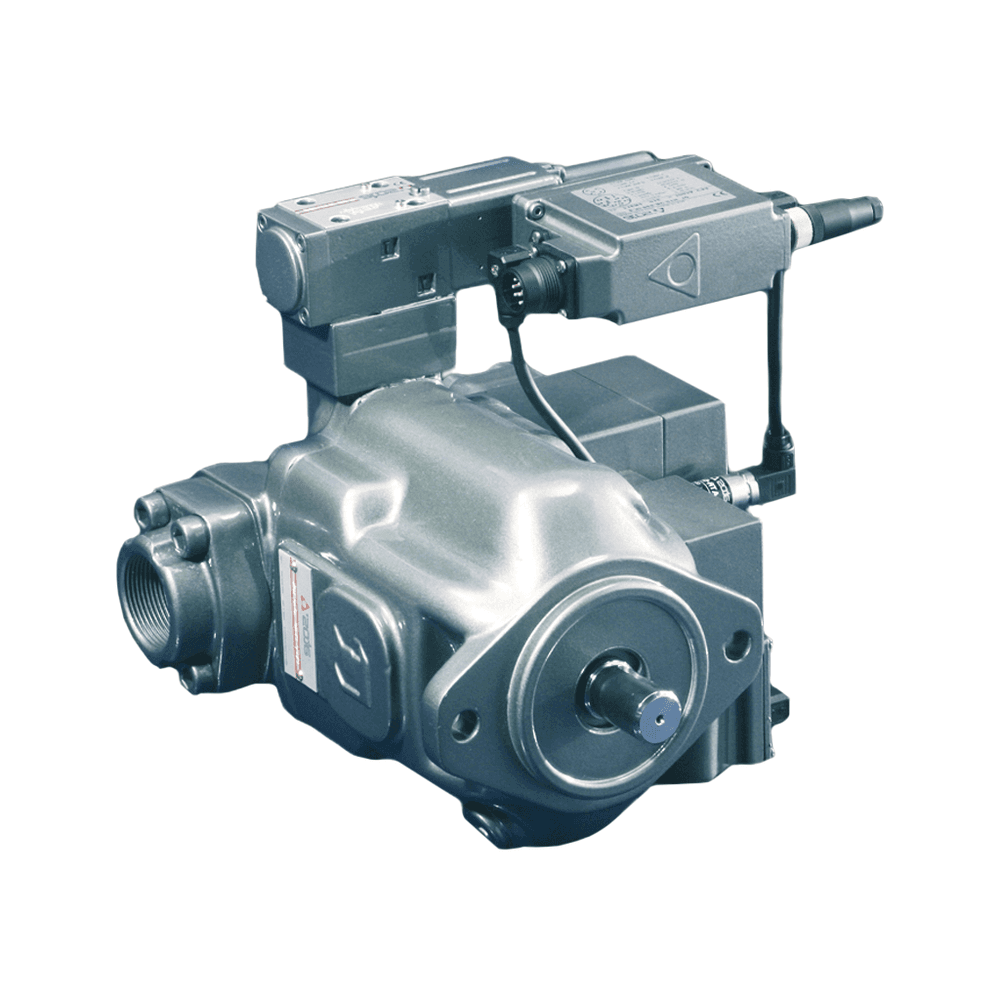

Насос аксиально-поршневой PVPC-PERS-PS-5073/1D/BT
- Тип
- аксиально-поршневой регулируемый насос с цифровым регулятором давления и расхода PERS
- Рабочий объём
- 73 см³/об
- Вал
- со шпонкой
- Направление вращения
- по часовой
- Электрическое подключение
- последовательный интерфейс
Насос аксиально-поршневой PVPC-PERS-PS-5073/1D/BT — аксиально-поршневой регулируемый насос Atos с наклонным диском для открытого контура: 73 см³/об, давление до 280 бар; цифровое управление PERS. Теоретическая подача при 1450 об/мин — 105,8 л/мин по таблице A160.
Как работает PVPC-PERS-PS-5073/1D/BT
Объём меняют углом наклонного диска, поэтому подача и давление регулируются без дросселирования. Версия PERS — это насос с электронным управлением и встроенной электроникой; подробного листа PERS в доступных нам таблицах нет, поэтому описаны только данные карточки: настройка 280 бар, токовые сигналы 4…20 мА и выбор наборов давления дискретными входами. Код 1D: шпоночный вал, вращение по часовой.
Характеристики: Насос аксиально-поршневой PVPC-PERS-PS-5073/1D/BT
| Параметр | Значение |
|---|---|
| Вал | шпоночный |
| Давление длительное / пиковое | 280 бар / 350 бар |
| Уплотнения | HNBR/не указаны |
| Управление | PERS |
| Частота вращения | 500–2200 об/мин |
| Серия | PVPC |
| Объём корпуса | 1,5 л |
| Типоразмер | 5073 |
| Рабочий объём | 73 см³/об |
Как читается PVPC-PERS-PS-5073/1D/BT
Код читается по листу A160.
- PVPC — аксиально-поршневой регулируемый насос
- PERS-PS — тип управления
- 5073 — типоразмер 5 и объём 73 см³/об
- 1D — вал и направление вращения
- напряжения в коде нет
- /BT — суффикс в листе A160 не описан (в листе PE — FKM)
Расчёт для PVPC-PERS-PS-5073/1D/BT
Подача при 1450 об/мин: 73 см³ × 1450 об/мин ÷ 1000 = 105,8 л/мин; в таблице листа — 105,8 л/мин. Мощность на валу 52 кВт по таблице, гидравлическая при 280 бар — 280 бар × 105,8 л/мин ÷ 600 = 49,4 кВт (отношение 49,4 ÷ 52 = 0,95). Момент при максимальном давлении ≈ 73 × 280 ÷ 62,8 = 325,5 Н·м; в таблице A160 — 328 Н·м. Диапазон скорости: 500–2200 об/мин.
Комплектация PVPC-PERS-PS-5073/1D/BT
Вход подпитки 0,8–25 бар абс.; дренаж не выше 1,5 бара абс.; перед пуском корпус заполняют маслом. Раздел серии: Аксиально-поршневой насос Atos.
Аналоги внутри серии
Соседние коды: Насос аксиально-поршневой PVPC-L-4046/1D/BT; Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS; Насос аксиально-поршневой PVPC-L-4046/1D. Раздел серии — Аксиально-поршневой насос Atos; общий каталог — Насосы Atos.
Подбор и ограничения для PVPC-PERS-PS-5073/1D/BT
Для HFD и HFC максимум оборотов — 1750 об/мин. Для PERS параметры управления берутся из отдельного листа, который в наших материалах отсутствует. На огнестойких жидкостях давление ниже: HFD — 200 бар, HFC — 180 бар.
Монтаж и обслуживание PVPC-PERS-PS-5073/1D/BT
Чистота масла — ISO 4406 класс 18/16/13, при высоких давлениях — 16/14/11. Рекомендуемая вязкость 20–100 мм²/с. В корпусе 1,5 л масла. Положение любое, но перед пуском насос заполняют маслом. Уровень масла ниже фланца допустим при высоте всасывания до 800 мм.
Настройка давления и подачи
Диапазон настройки — от 20 бар до заводского значения; ниже 20 бар регулирование нестабильно. При достижении давления настройки подача падает почти до нуля, а нагрев минимален. Заводская настройка компенсатора — 280 бар (250 бар у 5090); для работы ниже этого давления винт выворачивают при контроле манометром. Гистерезис и нарастание давления при увеличении подачи достигают 4 бара: это учитывают при выборе уставки.
Что чаще всего упускают при установке
Пуск без заполнения корпуса маслом выводит насос из строя за секунды. Входное давление должно быть не ниже 0,8 бара абс.: иначе кавитация и износ поршней.
