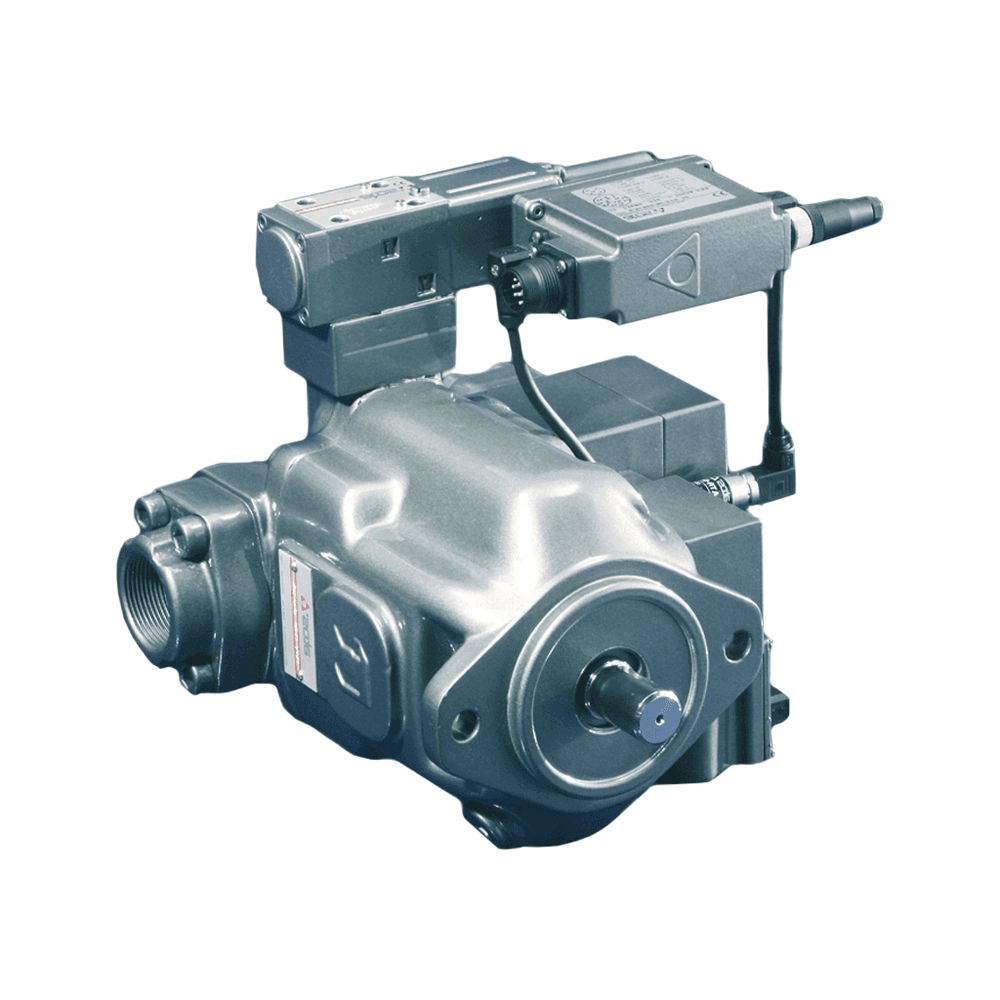

Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS/BT
- Тип
- аксиально-поршневой регулируемый насос с цифровым регулятором давления и расхода PERS
- Рабочий объём
- 73 см³/об
- Вал
- со шпонкой
- Давление настройки
- 280 бар
- Направление вращения
- по часовой
- Электрическое подключение
- последовательный интерфейс
- Исполнение
- токовая обратная связь 4…20 мА от выносного датчика давления; токовые сигналы задания и контроля 4…20 мА; два дискретных входа выбора наборов настроек давления

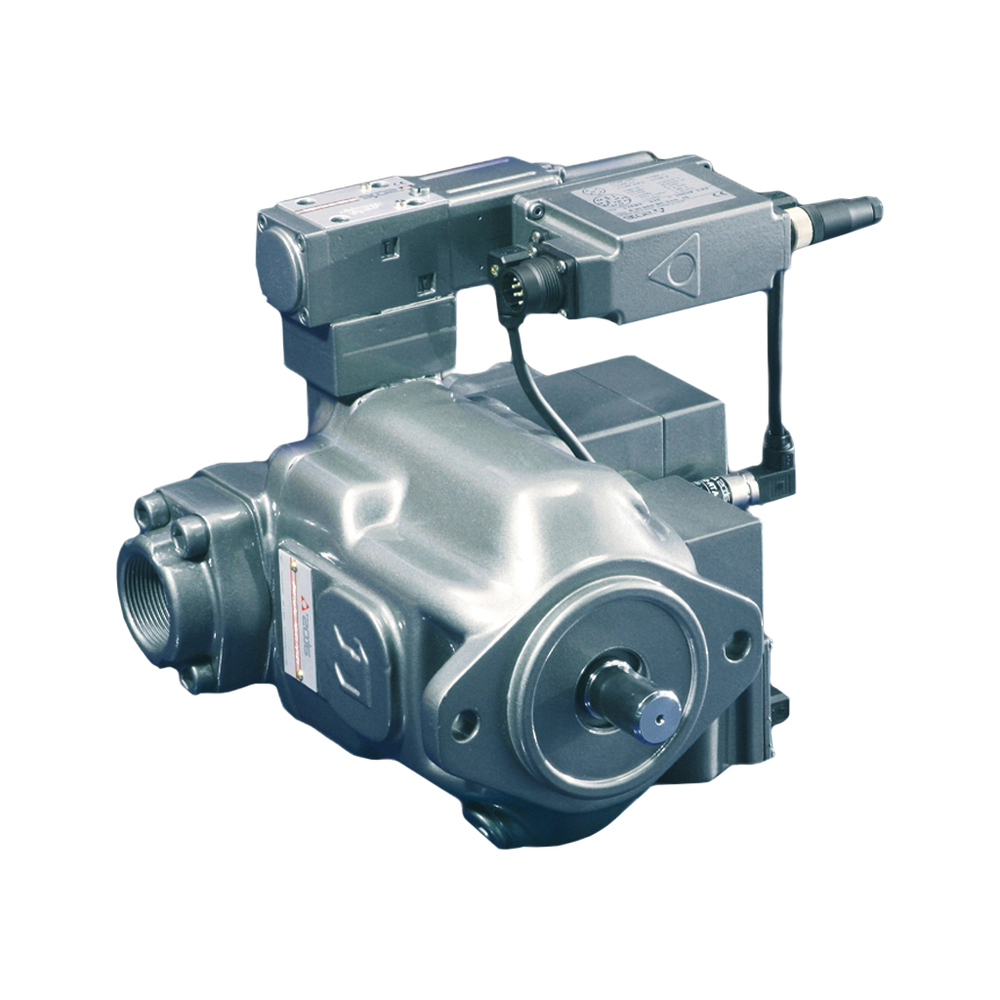

Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS/BT — аксиально-поршневой регулируемый насос Atos с наклонным диском для открытого контура: 73 см³/об, давление до 280 бар; цифровое управление PERS. По таблице A160 при 1450 об/мин насос даёт 105,8 л/мин теоретически.
Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS/BT: объём и управление
Блок цилиндров вращается, наклонный диск задаёт ход поршней; угол диска меняет объём, а значит и подачу — это и есть регулирование. Версия PERS — это насос с электронным управлением и встроенной электроникой; подробного листа PERS в доступных нам таблицах нет, поэтому описаны только данные карточки: настройка 280 бар, токовые сигналы 4…20 мА и выбор наборов давления дискретными входами. Вал шпоночный (код 1), вращение по часовой стрелке со стороны вала (код D).
Характеристики: Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS/BT
| Параметр | Значение |
|---|---|
| Мощность при 1450 об/мин и максимуме | 52 кВт |
| Частота вращения | 500–2200 об/мин |
| Типоразмер | 5073 |
| Вал | шпоночный |
| Рабочий объём | 73 см³/об |
| Управление | PERS |
| Давление длительное / пиковое | 280 бар / 350 бар |
| Серия | PVPC |
Расшифровка обозначения PVPC-PERS-PS-5073/280/1D/CIS/BT
Код читается по листу A160.
- PVPC — аксиально-поршневой регулируемый насос
- PERS-PS — тип управления
- 5073 — типоразмер 5 и объём 73 см³/об
- 1D — вал и направление вращения
- напряжения в коде нет
- /BT — суффикс в листе A160 не описан (в листе PE — FKM)
Подача, мощность и момент: PVPC-PERS-PS-5073/280/1D/CIS/BT
Подача при 1450 об/мин: 73 см³ × 1450 об/мин ÷ 1000 = 105,8 л/мин; в таблице листа — 105,8 л/мин. Гидравлическая мощность при 280 бар: 280 бар × 105,8 л/мин ÷ 600 = 49,4 кВт; потребляемая по таблице 52 кВт (отношение 49,4 ÷ 52 = 0,95). Момент при максимальном давлении ≈ 73 × 280 ÷ 62,8 = 325,5 Н·м; в таблице A160 — 328 Н·м. Частота вращения при максимальном объёме — 500–2200 об/мин.
Комплектация PVPC-PERS-PS-5073/280/1D/CIS/BT
Вход подпитки 0,8–25 бар абс.; дренаж не выше 1,5 бара абс.; перед пуском корпус заполняют маслом. Раздел серии: Аксиально-поршневой насос Atos.
Чем заменить и что рядом
Ближайшие позиции серии: Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS; Насос аксиально-поршневой PVPC-PERS-SP-NP-5073/280/1D/CIS; Насос аксиально-поршневой PVPC-PERS-PS-5073/1D/BT. Раздел серии — Аксиально-поршневой насос Atos; общий каталог — Насосы Atos.
Монтаж и обслуживание PVPC-PERS-PS-5073/280/1D/CIS/BT
Масло чистят до класса 18/16/13. Монтаж в любом положении, воздух удаляют до пуска. Уровень масла ниже фланца допустим при высоте всасывания до 800 мм. В корпусе 1,5 л масла. Вязкость 20–100 мм²/с, допустимо 15–380 мм²/с.
Настройка давления и подачи
Пока давление в линии ниже настройки, насос выдаёт максимальный объём; у настройки угол диска уменьшается до нуля. Меньше 20 бар компенсатор не настраивают. Давление настройки меняют винтом компенсатора; стартовое значение 280 или 250 бар.
Типичные ошибки
Дренаж не должен подсоединяться к линии с противодавлением выше 1,5 бара абс. Давление ниже 0,8 бара абс. на входе недопустимо. Корпус заполняют маслом до пуска.
