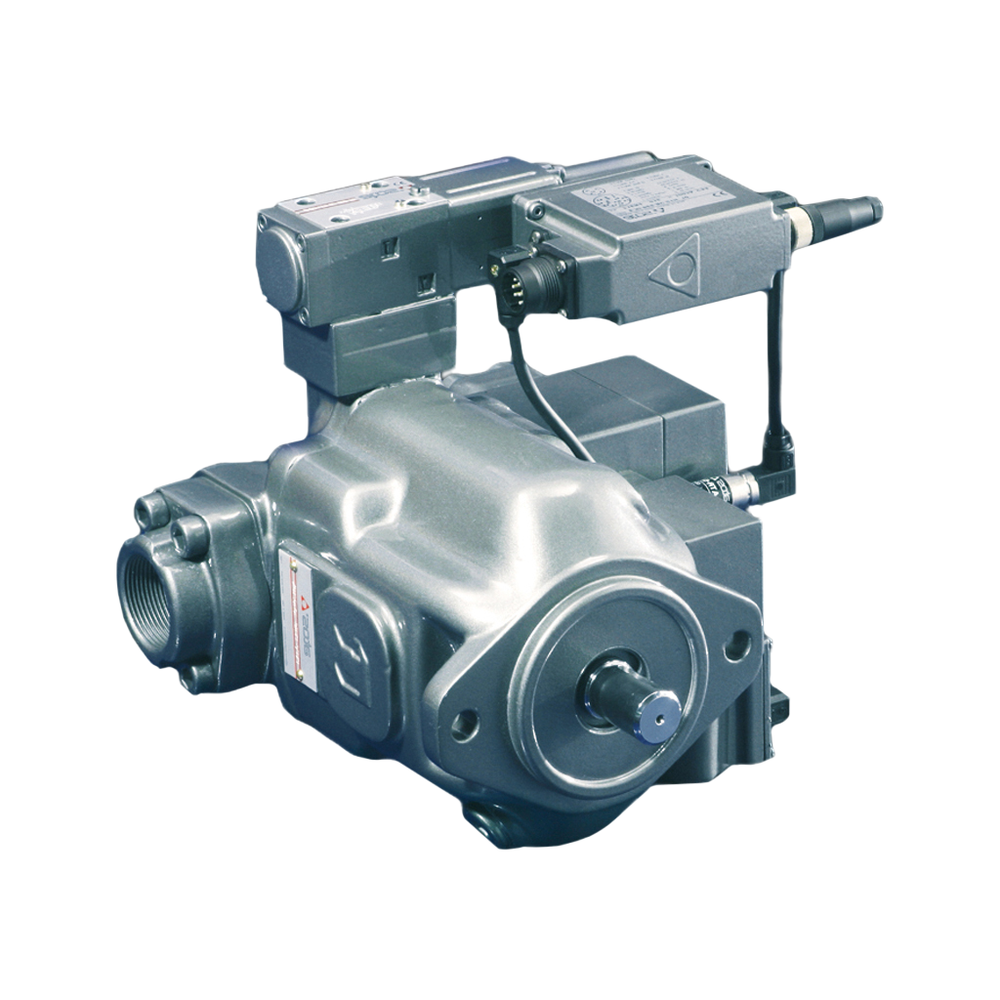

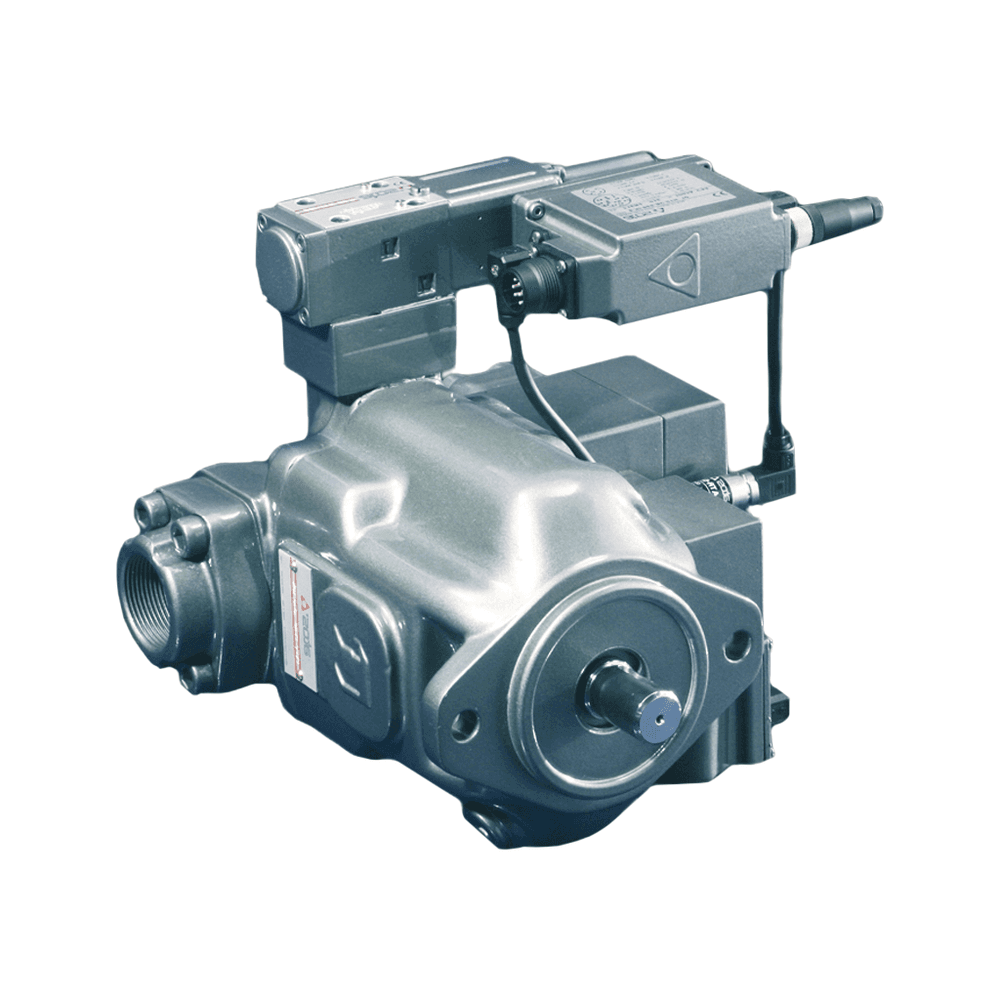

Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS
- Тип
- аксиально-поршневой регулируемый насос с цифровым регулятором давления и расхода PERS
- Рабочий объём
- 73 см³/об
- Вал
- со шпонкой
- Давление настройки
- 280 бар
- Направление вращения
- по часовой
- Электрическое подключение
- последовательный интерфейс
- Исполнение
- токовая обратная связь 4…20 мА от выносного датчика давления; токовые сигналы задания и контроля 4…20 мА; два дискретных входа выбора наборов настроек давления
Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS — насос серии PVPC размера 5073: рабочий объём 73 см³/об, длительное давление 280 бар, версия PERS с электронным управлением. Теоретическая подача при 1450 об/мин — 105,8 л/мин по таблице A160.
Как работает PVPC-PERS-PS-5073/280/1D/CIS
Блок цилиндров вращается, наклонный диск задаёт ход поршней; угол диска меняет объём, а значит и подачу — это и есть регулирование. Версия PERS — это насос с электронным управлением и встроенной электроникой; подробного листа PERS в доступных нам таблицах нет, поэтому описаны только данные карточки: настройка 280 бар, токовые сигналы 4…20 мА и выбор наборов давления дискретными входами. Код 1D: шпоночный вал, вращение по часовой.
Характеристики: Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS
| Параметр | Значение |
|---|---|
| Серия | PVPC |
| Подача при 1450 об/мин | 105,8 л/мин |
| Вал | шпоночный |
| Типоразмер | 5073 |
| Мощность при 1450 об/мин и максимуме | 52 кВт |
| Рабочий объём | 73 см³/об |
| Давление длительное / пиковое | 280 бар / 350 бар |
| Частота вращения | 500–2200 об/мин |
| Уплотнения | NBR |
| Объём корпуса | 1,5 л |
| Управление | PERS |
Расшифровка обозначения PVPC-PERS-PS-5073/280/1D/CIS
Код читается по листу A160.
- PVPC — аксиально-поршневой регулируемый насос
- PERS-PS — тип управления
- 5073 — типоразмер 5 и объём 73 см³/об
- 1D — вал и направление вращения
- напряжения в коде нет
- суффикса уплотнений нет — NBR
Подача, мощность и момент: PVPC-PERS-PS-5073/280/1D/CIS
Подача при 1450 об/мин: 73 см³ × 1450 об/мин ÷ 1000 = 105,8 л/мин; в таблице листа — 105,8 л/мин. Гидравлическая мощность при 280 бар: 280 бар × 105,8 л/мин ÷ 600 = 49,4 кВт; потребляемая по таблице 52 кВт (отношение 49,4 ÷ 52 = 0,95). Момент при максимальном давлении ≈ 73 × 280 ÷ 62,8 = 325,5 Н·м; в таблице A160 — 328 Н·м. Частота вращения при максимальном объёме — 500–2200 об/мин.
Что заказать вместе
Давление на входе от 0,8 до 25 бар абс., дренаж до 1,5 бара абс. Раздел серии: Аксиально-поршневой насос Atos.
Чем заменить и что рядом
По соседству: Насос аксиально-поршневой PVPC-PERS-PS-5073/1D/BT, Насос аксиально-поршневой PVPC-PERS-PS-5073/280/1D/CIS/BT, Насос аксиально-поршневой PVPC-L-4046/1D/BT. Выше по каталогу: Аксиально-поршневой насос Atos, затем Насосы Atos.
Подбор и ограничения для PVPC-PERS-PS-5073/280/1D/CIS
Для PERS параметры управления берутся из отдельного листа, который в наших материалах отсутствует. Максимальное длительное давление — 280 бар, пиковое — до 350 бар (не дольше 50 мс). На HFD давление не более 200 бар длительно, на HFC — 180 бар; ресурс подшипников ниже, чем на масле. Скорость на HFD и HFC ограничена: 1750 об/мин при максимальном объёме.
Как настроить компенсатор
Заводская настройка компенсатора — 280 бар (250 бар у 5090); для работы ниже этого давления винт выворачивают при контроле манометром. Разброс давления между режимами — до 4 бара. Диапазон настройки — от 20 бар до заводского значения; ниже 20 бар регулирование нестабильно. При достижении давления настройки подача падает почти до нуля, а нагрев минимален.
Типичные ошибки
Корпус заполняют маслом до пуска. Давление ниже 0,8 бара абс. на входе недопустимо. Дренаж не должен подсоединяться к линии с противодавлением выше 1,5 бара абс.
