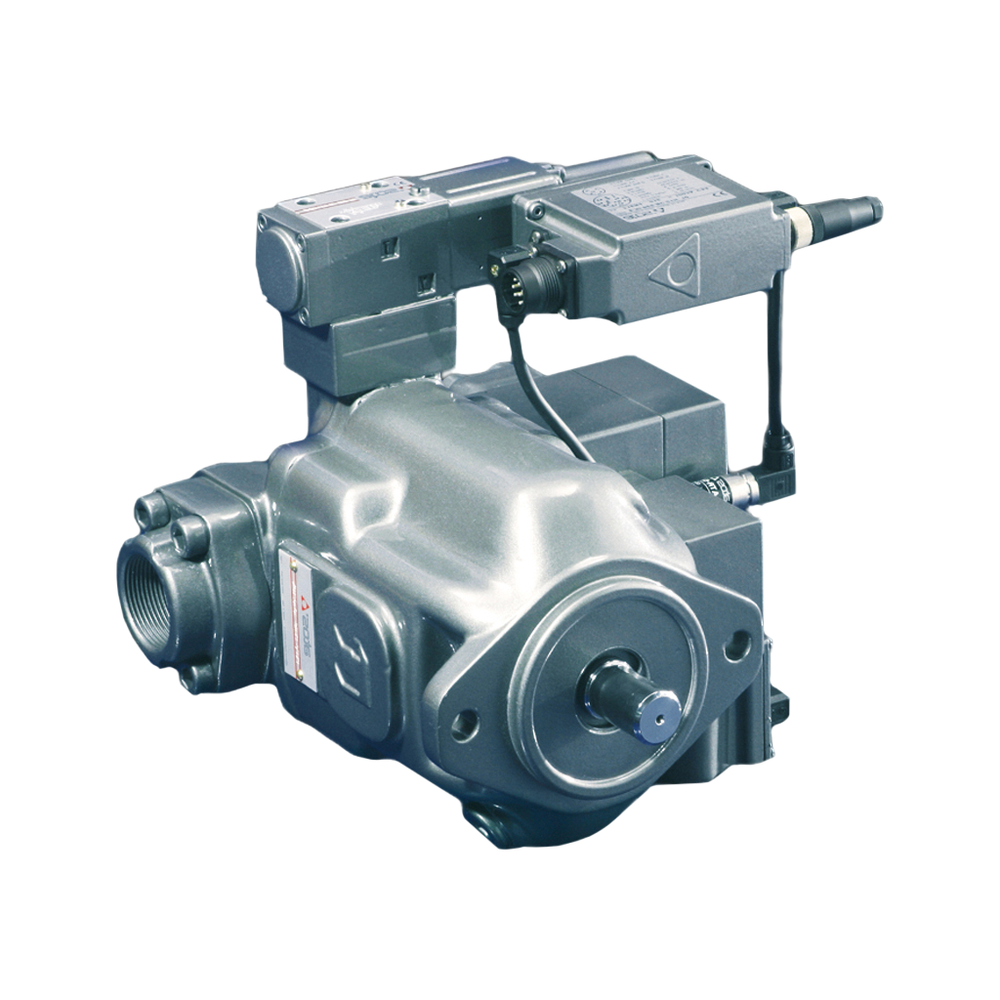

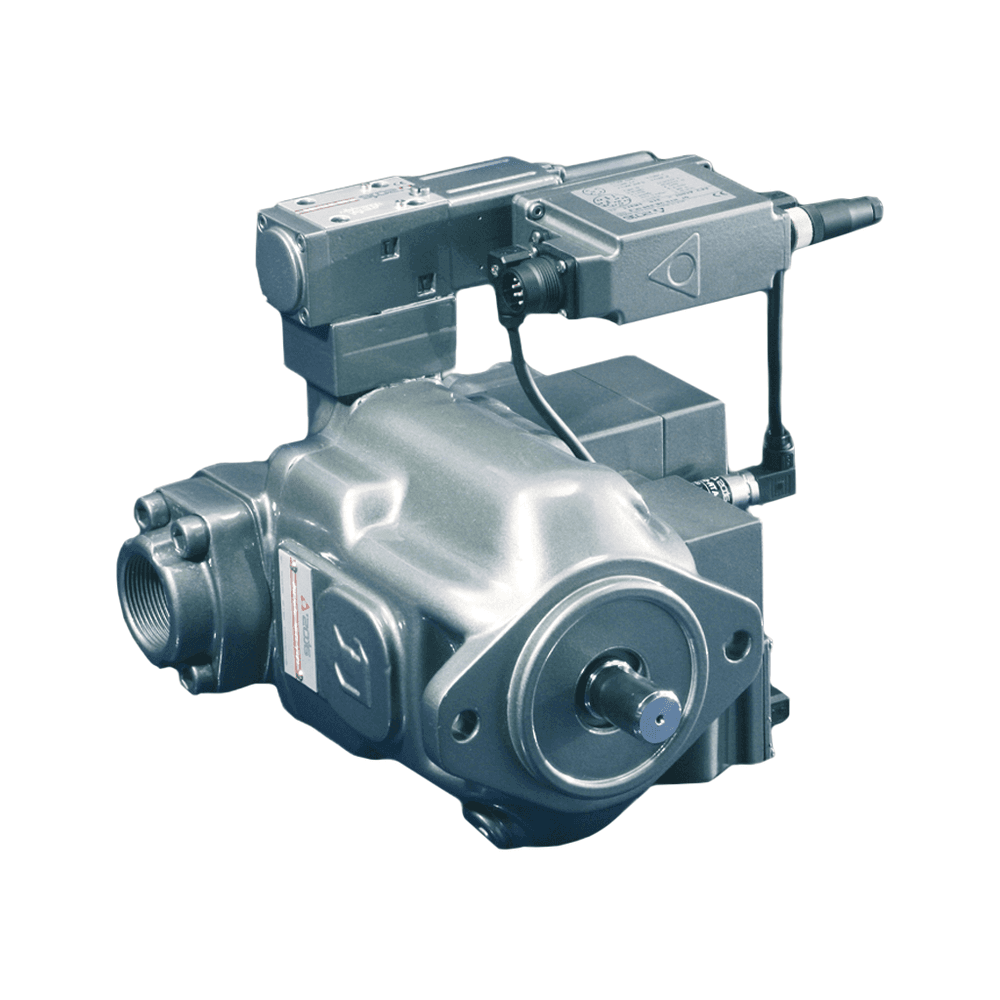

Насос аксиально-поршневой PVPC-C-5073/1D
- Тип
- аксиально-поршневой регулируемый насос с наклонным диском (открытый контур)
- Управление
- ручной компенсатор давления
- Рабочий объём
- 73 см³/об
- Вал
- шпоночный
- Направление вращения
- по часовой (со стороны вала)
Насос аксиально-поршневой PVPC-C-5073/1D — насос серии PVPC размера 5073: рабочий объём 73 см³/об, длительное давление 280 бар, тип управления C (ручной компенсатор давления). По таблице A160 при 1450 об/мин насос даёт 105,8 л/мин теоретически.
Насос аксиально-поршневой PVPC-C-5073/1D: объём и управление
Объём меняют углом наклонного диска, поэтому подача и давление регулируются без дросселирования. Тип C — ручной компенсатор давления: нулевой объём достигается при приближении давления в линии к настройке компенсатора. Вал шпоночный (код 1), вращение по часовой стрелке со стороны вала (код D).
Характеристики: Насос аксиально-поршневой PVPC-C-5073/1D
| Параметр | Значение |
|---|---|
| Серия | PVPC |
| Типоразмер | 5073 |
| Рабочий объём | 73 см³/об |
| Давление длительное / пиковое | 280 бар / 350 бар |
| Подача при 1450 об/мин | 105,8 л/мин |
| Мощность при 1450 об/мин и максимуме | 52 кВт |
| Частота вращения | 500–2200 об/мин |
| Объём корпуса | 1,5 л |
| Управление | C |
| Вал | шпоночный |
| Уплотнения | NBR |
Расшифровка обозначения PVPC-C-5073/1D
Код читается по листу A160.
PVPC — аксиально-поршневой регулируемый насос; C — тип управления; 5073 — типоразмер 5 и объём 73 см³/об; 1D — вал и направление вращения; напряжения в коде нет; суффикса уплотнений нет — NBR.
Подача, мощность и момент: PVPC-C-5073/1D
Подача при 1450 об/мин: 73 см³ × 1450 об/мин ÷ 1000 = 105,8 л/мин; в таблице листа — 105,8 л/мин. Мощность на валу 52 кВт по таблице, гидравлическая при 280 бар — 280 бар × 105,8 л/мин ÷ 600 = 49,4 кВт (отношение 49,4 ÷ 52 = 0,95). Момент при максимальном давлении ≈ 73 × 280 ÷ 62,8 = 325,5 Н·м; в таблице A160 — 328 Н·м. Частота вращения при максимальном объёме — 500–2200 об/мин.
Что заказать вместе
Вход подпитки 0,8–25 бар абс.; дренаж не выше 1,5 бара абс.; перед пуском корпус заполняют маслом. Другие насосы линейки — раздел Аксиально-поршневой насос Atos.
Соседние исполнения и замена
Рядом в разделе: Насос аксиально-поршневой PVPC-C-4046/1D; Насос аксиально-поршневой PVPC-C-5090/1D; Насос аксиально-поршневой PVPC-C-3029/1D. Вся серия собрана в разделе Аксиально-поршневой насос Atos, а группа целиком — Насосы Atos.
Подбор и ограничения для PVPC-C-5073/1D
На HFD давление не более 200 бар длительно, на HFC — 180 бар; ресурс подшипников ниже, чем на масле. Максимальное длительное давление — 280 бар, пиковое — до 350 бар (не дольше 50 мс). Скорость на HFD и HFC ограничена: 1750 об/мин при максимальном объёме. Настройка компенсатора: от 20 до 280 бар.
Монтаж и обслуживание PVPC-C-5073/1D
В корпусе 1,5 л масла. Масло чистят до класса 18/16/13. Уровень масла ниже фланца допустим при высоте всасывания до 800 мм. Вязкость 20–100 мм²/с, допустимо 15–380 мм²/с.
Настройка давления и подачи
Давление настройки меняют винтом компенсатора; стартовое значение 280 или 250 бар. Разброс давления между режимами — до 4 бара. При достижении давления настройки подача падает почти до нуля, а нагрев минимален. Диапазон настройки — от 20 бар до заводского значения; ниже 20 бар регулирование нестабильно.
Типичные ошибки
Корпус заполняют маслом до пуска. Дренаж не должен подсоединяться к линии с противодавлением выше 1,5 бара абс. Входное давление должно быть не ниже 0,8 бара абс.: иначе кавитация и износ поршней.
