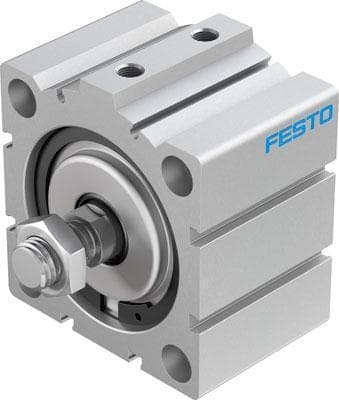

Короткоходный цилиндр ADVC-4-5-P
- Тип
- короткоходный цилиндр двустороннего действия
- Диаметр поршня
- 4 мм
- Ход поршня
- 5 мм
- Рабочее давление
- 2–8 бар
- Присоединение
- M3
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Резьба штока
- без резьбы
Короткоходный цилиндр ADVC-4-5-P — короткоходный цилиндр Festo ADVC с ходом 5 мм; Ø поршня — 4 мм. Шток без резьбы, ставится в любом положении.
Код ADVC-4-5-P по частям
ADVC — серия короткоходных цилиндров Festo; 4 — Ø поршня в миллиметрах; 5 — ход, мм; без буквы — шток без резьбы; P — упругое демпфирование кольцами в конечных положениях; без A — датчик не предусмотрен.
| Показатель | Значение |
|---|---|
| Ø поршня | 4 мм |
| Ход поршня | 5 мм |
| Подвод воздуха | M3 |
| Масса | 4,2 г |
| Исполнение штока | шток без резьбы |
| Демпфирование | P |
| Температура | −20…+80 °C |
| Давление по паспорту | 2…8 бар |
Монтажное пространство при ходе 10 мм: DNC — 100 %, ADVU — 45 %, ADVC — 33 % (сравнение из каталога Festo).
Короткоходный цилиндр ADVC-4-5-P подбирают по ходу и исполнению; рядом в каталоге ADVC-4-5-A-P — наружная резьба; Короткоходный цилиндр ADVC-6-5-A-P-A — Ø6 мм, под датчик положения, наружная резьба; ADVC-6-5-A-P (Ø6 мм, наружная резьба). Вся серия — в разделе Короткоходные цилиндры серии ADVC, AEVC.
Короткоходный цилиндр ADVC-4-5-P отгружаем по России и СНГ; чтобы узнать цену и срок, оставьте заявку.
