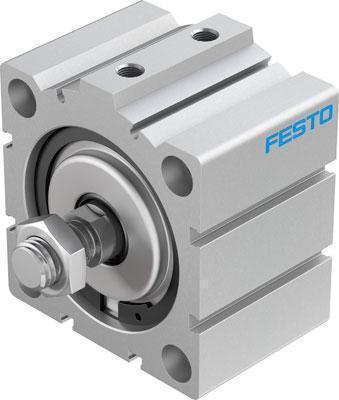

Короткоходный цилиндр ADVC-10-5-A-P-A
- Тип
- короткоходный цилиндр двустороннего действия
- Диаметр поршня
- 10 мм
- Ход поршня
- 5 мм
- Рабочее давление
- 1–8 бар
- Присоединение
- M5
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Исполнение
- под датчики положения
- Резьба штока
- наружная
Короткоходный цилиндр ADVC-10-5-A-P-A — цилиндр Festo серии ADVC с ходом 5 мм; Ø поршня — 10 мм. Демпфирование — упругие демпфирующие кольца/пластины с обеих сторон, положение поршня считывает датчик.
Код ADVC-10-5-A-P-A по частям
- ADVC — короткоходный цилиндр Festo двустороннего действия;
- 10 — диаметр поршня в мм;
- 5 — длина хода, мм;
- A — наружная резьба на штоке;
- P — упругие демпфирующие кольца/пластины с обеих сторон;
- A — исполнение для датчика положения.
| Показатель | Значение |
|---|---|
| Диаметр поршня | 10 мм |
| Ход | 5 мм |
| Энергия удара | 0,03 Дж |
| Шток | наружная резьба |
| Теоретическое усилие, 6 бар | 47 / 40 Н |
Внутренняя резьба штока у ADVC есть только с Ø12; для этого диаметра выбор — наружная резьба или шток без резьбы. Монтажное пространство при ходе 10 мм: DNC — 100 %, ADVU — 45 %, ADVC — 33 % (сравнение из каталога Festo).
Если короткоходный цилиндр ADVC-10-5-A-P-A не подходит по ходу и исполнению, посмотрите соседние позиции: без датчика положения — ADVC-10-5-A-P; Короткоходный цилиндр ADVC-6-10-P-A (Ø6 мм, ход 10 мм, шток без резьбы). Вся серия — в разделе Короткоходные цилиндры серии ADVC, AEVC.
Короткоходный цилиндр ADVC-10-5-A-P-A поставляем по России и СНГ; цена и срок — по заявке.
