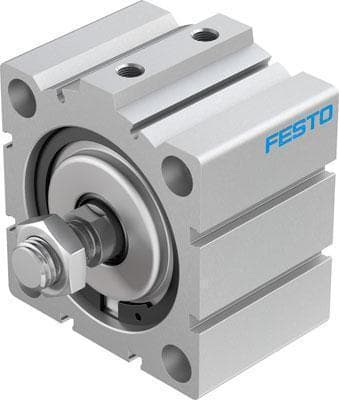

Короткоходный цилиндр ADVC-12-5-P
- Тип
- короткоходный цилиндр двустороннего действия
- Диаметр поршня
- 12 мм
- Ход поршня
- 5 мм
- Рабочее давление
- 1–10 бар
- Присоединение
- M5
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Резьба штока
- без резьбы
Короткоходный цилиндр ADVC-12-5-P: цилиндр Festo серии ADVC, ход 5 мм при диаметре поршня 12 мм. Присоединение M5; шток без резьбы, шток выдвигается и втягивается давлением.
Расшифровка обозначения ADVC-12-5-P
ADVC: короткоходный цилиндр Festo двустороннего действия; 12: диаметр поршня, мм; 5: рабочий ход в миллиметрах; без буквы: резьбы на штоке нет; P: упругое демпфирование кольцами в конечных положениях; без A: без датчика положения.
| Показатель | Значение |
|---|---|
| Ø поршня | 12 мм |
| Ход | 5 мм |
| Шток | шток без резьбы |
| Демпфирование | P |
| Присоединение | M5 |
| Температура | −20…+80 °C |
| Диапазон давления | 1…10 бар |
Короткоходный цилиндр ADVC-12-5-P подбирают по ходу и исполнению; рядом в каталоге ADVC-12-10-A-P — ход 10 мм, наружная резьба; ADVC-12-5-P-A (под датчик положения); внутренняя резьба — ADVC-12-5-I-P. Другие типоразмеры — в разделе Короткоходные цилиндры серии ADVC, AEVC.
По сравнению Festo при ходе 10 мм компактный ADVU занимает 45 % монтажного пространства стандартного DNC, короткоходный ADVC — 33 %.
Короткоходный цилиндр ADVC-12-5-P поставляем по России и СНГ; цена и срок — по заявке.
