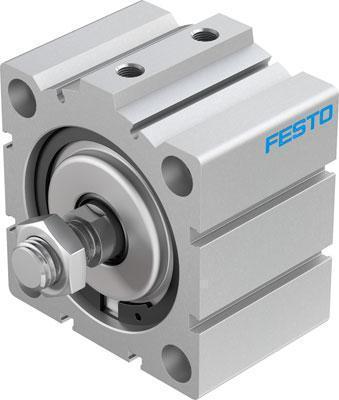

Короткоходный цилиндр ADVC-12-10-P-A
- Тип
- короткоходный цилиндр двустороннего действия
- Диаметр поршня
- 12 мм
- Ход поршня
- 10 мм
- Рабочее давление
- 1–10 бар
- Присоединение
- M5
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Исполнение
- под датчики положения
- Резьба штока
- без резьбы
Короткоходный цилиндр ADVC-12-10-P-A — короткоходный цилиндр Festo двустороннего действия с поршнем Ø12 мм и ходом 10 мм. Положение поршня считывает датчик; шток выдвигается и втягивается давлением, подвод воздуха M5.
Что означает код ADVC-12-10-P-A
ADVC — короткоходный цилиндр Festo двустороннего действия; 12 — Ø поршня в миллиметрах; 10 — рабочий ход в миллиметрах; без буквы — шток без резьбы; P — упругое демпфирование кольцами в конечных положениях; A — под датчик положения.
| Характеристика | Значение |
|---|---|
| Диаметр поршня | 12 мм |
| Ход | 10 мм |
| Давление по паспорту | 1…10 бар |
| Шток | шток без резьбы |
| Температура | −20…+80 °C |
| Пневмоприсоединение | M5 |
| Энергия удара в конечных положениях | 0,06 Дж |
Монтажное пространство при ходе 10 мм: DNC — 100 %, ADVU — 45 %, ADVC — 33 % (сравнение из каталога Festo).
Короткоходный цилиндр ADVC-12-10-P-A подбирают по ходу и исполнению; рядом в каталоге без датчика положения — ADVC-12-10-P; ADVC-12-10-I-P-A — внутренняя резьба. Полный ряд смотрите в разделе Короткоходные цилиндры серии ADVC, AEVC.
Чтобы заказать короткоходный цилиндр ADVC-12-10-P-A, отправьте заявку — ответим ценой и сроком; доставка по России и СНГ.
