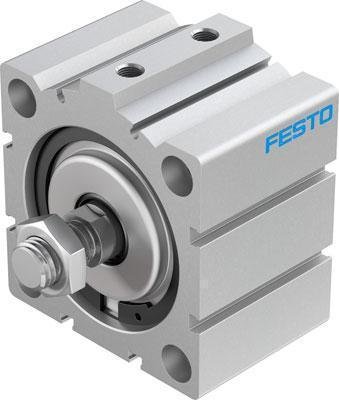

Короткоходные цилиндры серии ADVC, AEVC: пневмоцилиндры производства Festo. Материалы ADVC: гильза и крышка — анодированный алюминий; шток Ø4 — анодированный алюминий, Ø6 и больше — высоколегированная сталь; уплотнение штока Ø4 — нитрильный каучук, Ø6 и больше — полиуретан; без меди, PTFE и силикона; −20…+80 °C.
Позиций в разделе: тридцать две.
Позиции раздела «Короткоходные цилиндры серии ADVC, AEVC»
Состав раздела с основными параметрами.
Короткоходные цилиндры серии ADVC, AEVC: состав раздела| Позиция | Данные по каталогу |
|---|
| Короткоходный цилиндр ADVC-4-2,5-A-P | давление 2…8 бар; усилие при 6 бар 7,5 Н (выдвижение) и 5,7 Н (втягивание) |
| Короткоходный цилиндр ADVC-4-5-P | давление 2…8 бар; усилие при 6 бар 7,5 Н (выдвижение) и 5,7 Н (втягивание) |
| Короткоходный цилиндр ADVC-6-10-A-P | присоединение M3; давление 1,5…8 бар; усилие при 6 бар 17 Н (выдвижение) и 13 Н (втягивание) |
| Короткоходный цилиндр ADVC-6-10-A-P-A | присоединение M3 |
| Короткоходный цилиндр ADVC-6-5-A-P-A | присоединение M3; давление 1,5…8 бар |
| Короткоходный цилиндр ADVC-6-5-P | присоединение M3; давление 1,5…8 бар; усилие при 6 бар 17 Н (выдвижение) и 13 Н (втягивание) |
| Короткоходный цилиндр ADVC-6-5-P-A | давление 1,5…8 бар; макс. энергия удара 0,005 Дж |
| Короткоходный цилиндр ADVC-10-10-A-P-A | давление 1…8 бар; усилие при 6 бар 47 Н (выдвижение) и 40 Н (втягивание) |
| Короткоходный цилиндр ADVC-10-5-A-P | присоединение M5; давление 1…8 бар |
| Короткоходный цилиндр ADVC-10-5-P | давление 1…8 бар; макс. энергия удара 0,03 Дж |
| Короткоходный цилиндр ADVC-12-10-P | присоединение M5; давление 1…10 бар |
| Короткоходный цилиндр ADVC-12-5-I-P-A | давление 1…10 бар; макс. энергия удара 0,06 Дж |
| Короткоходный цилиндр ADVC-12-5-P | присоединение M5; давление 1…10 бар |
ADVC-6-10-A-P: присоединение M3.
Короткоходные цилиндры серии ADVC, AEVC — технические характеристики
Характеристики по каталогу| Показатель | Значение |
|---|
| Производитель | Festo |
| Позиций в группе | 32 |
| Что в группе | Пневмоцилиндры |
| Материалы ADVC: уплотнения | Уплотнение штока Ø4 — нитрильный каучук, Ø6 и больше — полиуретан |
| Масса по паспортам конкретных изделий | ADVC-4-5-P — 4,2 г; ADVC-6-10-P-A — 17 г; ADVC-10-10-A-P-A — 35 г; ADVC-12-10-A-P-A — 64 г |
| Материал (Материалы ADVC) | Гильза и крышка — анодированный алюминий |
| Материалы ADVC: температура | −20…+80 °C |
| Код ADVC: присоединение | A — наружная резьба штока, I — внутренняя |
| Материалы ADVC | гильза и крышка — анодированный алюминий; шток Ø4 — анодированный алюминий, Ø6 и больше — высоколегированная сталь; уплотнение штока Ø4 — нитрильный каучук, Ø6 и больше — полиуретан; без меди, PTFE и силикона; |
| Поле кода «P (отдельный блок кода)» | упругие демпфирующие кольца/пластины с обеих сторон |
| Поле кода «второе число после серии» | ход поршня, мм |
| Код ADVC | A — наружная резьба штока, I — внутренняя, без буквы — шток без резьбы; P — упругие демпфирующие кольца/пластины с обеих сторон; A в конце — под датчик положения. Ø4 выпускается только без датчика; внутренняя |
Как выбрать: Короткоходные цилиндры серии ADVC, AEVC
Исполнение под датчики положения (магнит на поршне). Ход берут по перемещению механизма с небольшим запасом. Крепление корпуса и резьба штока должны подойти к механизму.
ADVC-4-2,5-A-P: присоединение M3; макс. энергия удара 0,003 Дж.
Установка и эксплуатация — Короткоходные цилиндры серии ADVC, AEVC
Уплотнения и демпферы проверяют при обслуживании. Перед монтажом продуйте пневмолинии. Крепёжные элементы берут той же серии и диаметра. Шток не нагружают поперечными силами — для этого есть направляющие. Сравнение монтажного пространства при ходе 10 мм по каталогу Festo: стандартный цилиндр DNC — 100 %, компактный ADVU — 45 %, короткоходный ADVC — 33 %. Перекос штока и механизма недопустим. Первые ходы делают на пониженном давлении. Дроссели с обратным клапаном задают скорость штока.
