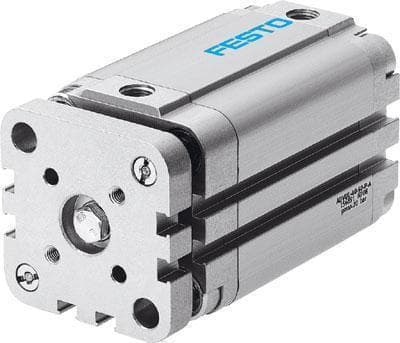

Компактный цилиндр ADVUL-12-5-P-A
- Тип
- компактный цилиндр с направляющей штангой и траверсой
- Диаметр поршня
- 12 мм
- Ход поршня
- 5 мм
- Рабочее давление
- 1,5–10 бар
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Исполнение
- под датчики положения
Компактный цилиндр ADVUL-12-5-P-A — компактный цилиндр Festo ADVUL с защитой от проворота; диаметр поршня 12 мм, рабочий ход 5 мм. Направляющая штанга с траверсой не даёт штоку провернуться, исполнение под датчик положения.
Расшифровка ADVUL-12-5-P-A по ключу заказа Festo
ADVUL — компактный цилиндр Festo с направляющей штангой и траверсой; 12 — Ø поршня в миллиметрах; 5 — ход, мм; P — упругое демпфирование кольцами в конечных положениях; A — исполнение для датчика положения.
| Параметр | Значение |
|---|---|
| Ø поршня | 12 мм |
| Ход | 5 мм |
| Температура | −20…+80 °C |
| Теоретическое усилие, 6 бар | выдвижение 68 Н, втягивание 51 Н |
| Допустимая энергия удара | 0,07 Дж |
| Демпфирование | P |
| Масса | 100 г при ходе 0 мм, +14 г на 10 мм |
Чем компактный цилиндр ADVUL-12-5-P-A отличается от соседних позиций: Компактный цилиндр ADVUL-12-10-P-A — ход 10 мм; ход 15 мм — ADVUL-12-15-P-A. Другие типоразмеры — в разделе Компактные цилиндры Festo ADVUL.
Подвижная масса — 21 г при ходе 0 мм и ещё 4 г на каждые 10 мм; для хода 5 мм это важно при расчёте торможения.
Пришлите заявку на компактный цилиндр ADVUL-12-5-P-A — сообщим цену и срок; поставка по России и СНГ.
