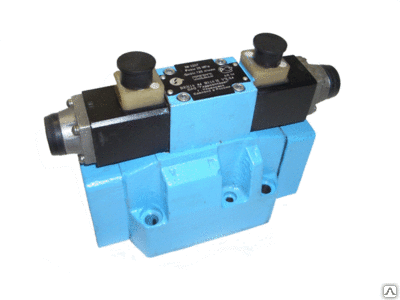

Гидрораспределитель DP-4713-S PIL
- Тип
- Гидрооборудование
Это Гидрораспределитель DP-4713-S PIL — главная ступень из серии DPH*: корпус и золотник ISO 4401 size 25, а пилотный клапан в названии не значится. Размер пропускает до 700 л/мин при 350 бар; схема 71 (два электромагнита, три позиции, пружинное центрирование), золотник 3.
Чем управляется DP-4713-S PIL
У золотника 3 в центре порт P закрыт, а A и B соединены с баком T. Позиция «Гидрораспределитель DP-4713-S PIL»: корпус отлит в оболочковые формы с широкими каналами, перепад давления невелик. Это только главная ступень: распределитель пилота выбирают и ставят отдельно.
Характеристики: Гидрораспределитель DP-4713-S PIL
| Характеристика | Значение |
|---|---|
| Золотник | 3 |
| Семейство | главный каскад без пилота |
| Давление P, A, B | до 350 бар |
| Таблица Atos | E085-11 |
| Монтажная поверхность | ISO 4401-08-08-0-05 |
| Привод | без собственного привода: главный каскад под пилотный клапан |
| Опции в коде | /S |
| Типоразмер | ISO 4401 size 25 |
| Конфигурация | 71: два электромагнита, три позиции, пружинное центрирование |
| Предел по расходу | 700 л/мин |
Как читать код DP-4713-S PIL
По частям: DP-4 — главный каскад ISO 4401 size 25; 71 — два электромагнита, три позиции, пружинное центрирование; золотник 3 (в центре порт P закрыт, а A и B соединены с баком T); /S — регулировка хода основного золотника; PIL — в таблицах Atos не описано; вероятно, обозначение пилотного исполнения, уточняем по заявке.
В таблицах Atos E150, E225 и E255 цифры 6 и 7 в позиции привода не определены; запись совпадает с главным каскадом DPHE из таблицы E085-11 той же конфигурации. Комплектацию позиции подтвердим по заявке.
Расход и запас: DP-4713-S PIL
Проверка по насосам (условный пример) для размера ISO 4401 size 25, предел 700 л/мин: 100 см³ × 1450 об/мин ÷ 1000 = 145 л/мин, запас 700 − 145 = 555 л/мин; 25 см³ × 1450 об/мин ÷ 1000 = 36,25 л/мин, запас 700 − 36,25 = 663,75 л/мин; 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, запас 700 − 58 = 642 л/мин. Рабочий запас в половину предела — 700 ÷ 2 = 350 л/мин. Для пилота главный каскад требует давления не ниже указанного в E085-11 для вашей схемы.
Что заказать вместе с «Гидрораспределитель DP-4713-S PIL»
Для размеров 16–32 к главному каскаду доступны опции H и H9 (дроссели) и S (ход золотника). Пилотную линию питает внешний распределитель; давление в ней должно превышать давление на T. Монтажная плита заказывается отдельно (таблица K280); крепёж и кольца — тоже.
Чем заменить DP-4713-S PIL
Ближайшие позиции раздела: DP-4711-S PIL, DP-2713, DP-2711. Из того же раздела также: DP-3501/2, DP-3040, DP-2631/2. Если расход другой, ищите соседний типоразмер, например DP-6431/2/S. Для замены совпасть должны размер, привод, конфигурация и золотник: посадочное место одно — ISO 4401-08-08-0-05. Раздел группы — Гидрораспределитель DP; выше стоит общий раздел Гидрораспределители.
Ограничения при подборе DP-4713-S PIL
Положение монтажа DP-4713-S PIL — любое. Пределы по расходу зависят от золотника и давления — смотрите таблицу рабочих пределов E085-11 для вашего кода. Без пилота золотник не переключится: без правильно подобранного пилотного клапана позиция бесполезна.
Как ставить и обслуживать DP-4713-S PIL
Позицию «Гидрораспределитель DP-4713-S PIL» крепят так: шесть винтов M12×60, момент 125 Н·м. Плита должна иметь шероховатость Ra не более 0,8 (рекомендуется 0,4) и плоскостность 0,01/100.
